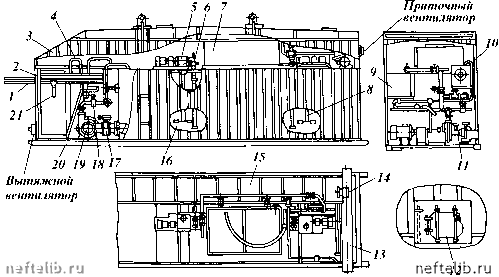

Рис. 17.14. Блок хранения (тип 1):

1 - кран-балка; 2 - балка; 3 - крыша; 4 - лестница; 5, 8 - лопастный перемешиватель; 6 - гидравлический перемешиватель; 7 - резервуар химреагентов; 9 - желоб; 10 - отопительный агрегат; 11, 17, 18 - поворотный дисковый затвор; 12 - сливной люк; 13 - растворопровод; 14 -сливной клапан; 15 - желоб; 16 - емкость; 19 - электронасосный агрегат ГрА170/40; 20 - укрытие с рамой; 21 - ручная таль

17.3. ПЕРЕМЕШИВАТЕЛИ

Для равномерного распределения компонентов по всему объему бурового раствора применяют перемешивающие устройства. Отечественная промышленность выпускает гидравлические и механические переме-шиватели.

Гидравлический перемешиватель ПГ (рис. 17.16) - двухшарнирный и состоит из приемного патрубка 1, корпуса 3, монитора 4 и насадок 5. Он присоединяется к трубопроводу, по которому поступает буровой раствор, с помощью фланца. Монитор фиксируют в заданном положении с помощью пальцев. Угольник монитора 6 и приемный патрубок с резиновыми уплотнениями на концах 2 и 7 вставлены в корпус перемешивателя и двумя рядами шариков зафиксированы от перемещения в осевом направлении, в результате чего монитор свободно вращается вокруг двух взаимно перпендикулярных осей корпуса.

Механический перемешиватель ПМ (рис. 17.17) также предназначен для перемешивания бурового раствора в емкостях ЦС. Он состоит из лопастного 1 и промежуточного 2 валов, рамы 3, мотор-редуктора 4 и крыльчатки 5. Лопастный вал выполнен в виде трубы, к верхней части которой приварен фланец, а к нижней - присоединена втулка с шестью лопастями. Нижняя часть промежуточного вала соединена с лопастным валом при помощи фланца, а верхняя часть - с мотор-редуктором при помощи муфты.

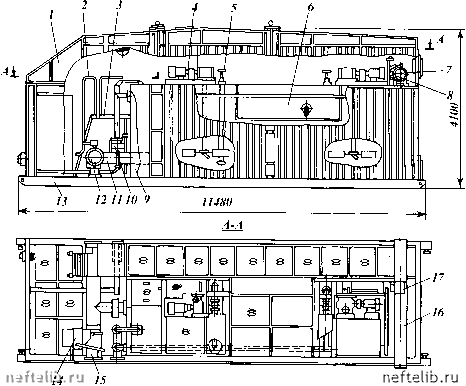

Рис. 17.15. Блок хранения (тип 2):

1 - крыша; 2 - лестница; 3 - площадка; 4, 17 - лопастные перемешиватели; 5 - гидравлический перемешиватель; 6 - отсек; 7 - клапан; 8, 11 - растворопровод; 9 - емкость; 10, 12 -поворотный затвор с ручным приводом; 13 - укрытие с рамой; 14 - отопительный агрегат; 15 -соединительная муфта растворопровода; 16 - отсек

В настоящее время налажено серийное производство наиболее совершенных механических перемешивателей ПЛ1 и ПЛ2 (рис. 17.18).

Главным преимуществом их является то, что они оснащены комбинированным турбинно-пропеллерным перемешивающим органом, позволяющим значительно повысить эффективность перемешивания буровых растворов. Кроме того, их конструкция упрощена, а вместо дефицитного мотор-редуктора МПО2-15В-5,5/45,5 используются редукторы массового производства.

Механический перемешиватель с комбинированным перемешивающим органом создает в буровом растворе перекрестные потоки сразу в нескольких плоскостях, в результате чего обеспечивается интенсивное перемешивание бурового раствора, предупреждается выпадение утяжелителя на дно емкостей и исключаются застойные зоны в буровом растворе.

Техническая характеристика перемешивателей

Тип перемешивателя...................................................... ПЛ1 ПЛ2

Мощность привода, кВт................................................ 5,5 3,0

Частота вращения крыльчатки, об/с.......................... 2,2 0,75

Диаметр крыльчатки, мм............................................... 700 1240

Вид мешалки.................................................................... Турбинно-пропеллерная

Число лопастей ............................................................... 3x4 6x6

Габариты, мм................................................................... 700x1320x2700 1240x1320x2700

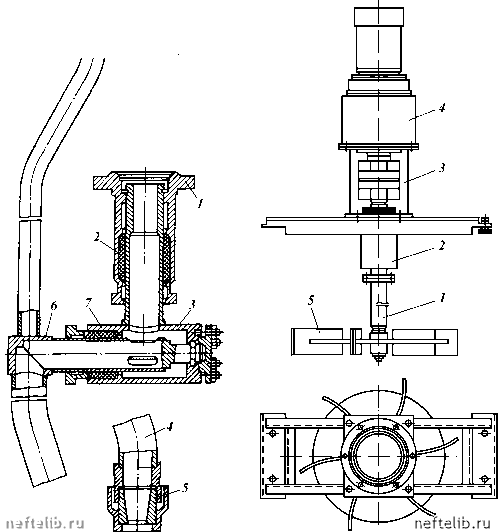

Рис. 17.16. Гидравлический перемешиватель

Рис. 17.17. Механический перемешиватель

Технология приготовления бурового раствора из порошкообразных материалов представляет собой ряд последовательных операций, включающих расчет компонентного состава, подготовку материала к выгрузке из бункеров БПР и транспортирование его в зону смешения, дозированное введение материала в дисперсионную среду, диспергирование компонентов и гомогенизацию готового раствора.

Дальнейшее совершенствование приготовления эмульсионных и суспензионных систем идет по пути интенсификации взаимодействия компонентов. Для этой цели в последние годы разработаны и начали успешно применяться диспергаторы ДГ-2 и ДШ-100.

Диспергатор ДГ-2 предназначен для диспергирования твердой и эмуль-
