оперативное управление гидроприводными составными частями оборудования.

Основные параметры ОП и его составных частей соответствуют требованиям ГОСТ 13862-90 и данным, приведенным в табл. 21.6.

В соответствии с ГОСТом предусмотрено 10 типовых схем обвязки

схемы 1 и 2 - с механическим (ручным) приводом превенторов;

схемы 3-10 - с гидравлическим приводом превенторов.

На рис. 21.12 приведены схемы 1, 3, 7 и 10. Схема включает блок пре-венторов (плашечные с ручным или гидравлическим управлением, кольцевой, соединительные катушки и крестовина), станцию гидроуправления превенторами и гидроуправляемыми задвижками и манифольд противо-выбросового оборудования, состоящий из блока глушения, блока дросселирования с запорной и регулирующей арматурой, напорных трубопроводов и блока сепаратора бурового раствора.

Типовые схемы обвязки ОП по ГОСТ 13862-90 устанавливают минимальное число необходимых составных частей блока превенторов и мани-фольда, которые могут дополняться в зависимости от конкретных условий строящейся или ремонтируемой скважины.

В ОП для бурения допускается уменьшение условного диаметра прохода линий, соединяемых с дросселем, и линий глушения до 50 мм, увеличение условного диаметра прохода линий дросселирования до 100 мм. При этом условный диаметр прохода боковых отводов устьевой крестовины должен быть не более условного диаметра прохода подсоединяемой линии манифольда.

Допускается также применять станции гидропривода с номинальным давлением из следующего ряда: 16; 25; 32; 40 МПа.

Условное обозначение ОП по ГОСТ 13862-90 состоит из слова «оборудование», шифра, построенного по приведенной ниже схеме, и наименования нормативно-технического документа на поставку или стандарта:

Таблица 21.6

Основные параметры противовыбросового оборудования

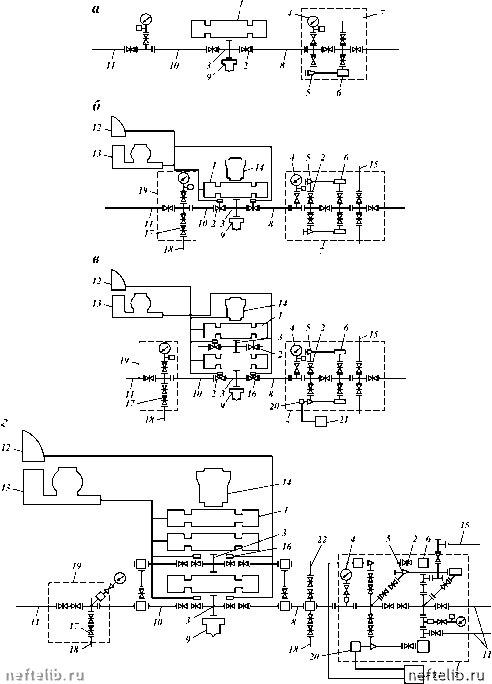

Рис. 21.12. Типовые схемы обвязки противовыбросового оборудования по ГОСТ 13862-90:

а - схема 1; б - схема 3; в - схема 7; г - схема 10; 1 - плашечный превентор; 2 - задвижка с ручным управлением; 3 - крестовина; 4 - манометр с запорным и разрядным устройствами; 5 - регулируемый дроссель с ручным управлением; б - гаситель потока; 7 -

Коррозионное исполнение ОП

Таблица 21.8

Техническая характеристика ОП

блок дросселирования; 8 - линия дросселирования; 9 - устье скважины; 10 - линия глушения; 11 - прямой сброс; 12 - вспомогательный пульт; 13 - гироуправление превенторами с основным пультом; 14 - кольцевой превентор; 15 - отвод к сепаратору; 16 - задвижка с гироуправлением; 17 - обратный клапан; 18 - отвод к буровым насосам; 19 - блок глушения; 20 - регулируемый дроссель с гидроуправлением; 21 - пульт управления дросселем; 22 - отвод к системе опробования скважины
