Механическими называют трансмиссии, передающие движение и энергию от двигателей к исполнительным органам буровой установки и состоящие из валов, различных передач (зубчатых, гибкой связью, муфт и т.д.), не регулирующие автоматически ни момента, ни частот вращения при изменении нагрузки на исполнительном органе установки.

Кинематическую настройку трансмиссий выполняет только оператор. Механические трансмиссии могут обеспечить любой диапазон трансформирования и регулирования частот вращения и крутящих моментов.

Механические трансмиссии можно подразделить на простые и сложные. Простые трансмиссии не регулируют частоты и моменты, а осуществляют только их постоянное трансформирование (например, трансмиссия бурового насоса, схема которой дана на рис. 23.7, а). Сложные трансмиссии обеспечивают трансформацию и регулирование частот и моментов под воздействием оператора. В сложных механических трансмиссиях буровых установок частоты вращения и моменты регулируют только ступенчато при помощи коробок передач (например, трансмиссия привода буровой лебедки, схема которой показана на рис. 23.7, б). Характеристика силового привода на его конечном звене - выходном валу - зависит о сочетания его собственной характеристики с жесткой характеристикой трансмиссии.

Пусковые характеристики механической трансмиссии зависят только от свойств двигателя и муфт сцепления, используемых при кратковременных режимах пусков и остановок.

В отличие от транспортных машин коробки передач в буровых установках нельзя использовать для разгона, так как сил1 инерции поднимаемой бурильной колонны значительно меньше сил сопротивления, а время переключения коробки передач для изменения скоростей подъема крюка относительно велико.

Если двигатель обладает способностью осуществлять пуск трансмиссии под нагрузкой (паровые машины и электродвигатели постоянного и переменного тока с фазным ротором), то в трансмиссии для соединения валов можно применять жесткие муфты сцепления (зубчатые, кулачковые и др.), которые включают муфты до начала движения; разгон трансмиссии происходит под нагрузкой при включенной муфте. При этом двигатель преодолевает сопротивление от статического (рабочего) сопротивления, инерционных сил трансмиссии и собственных вращающихся частей, т.е. уравнение механического равновесия при переходных процессах имеет вид

Мд - Мст - Ми.д - Ми.т = 0, (23.3)

где Мд и Мст - вращающий момент двигателя и статического сопротивления; Ми,д и Ми,т - моменты инерционных сил вращающихся частей двигателя и трансмиссии относительно осей вращения. Инерционные моменты, Н-м,

Ми, = 0,2", (23.4)

здесь J0; - момент инерции вращающихся частей двигателя и трансмиссии, приведенной к оси двигателя, Н-м-с2; ф; - угл1 поворота валов, рад; t - время переходного процесса, с.

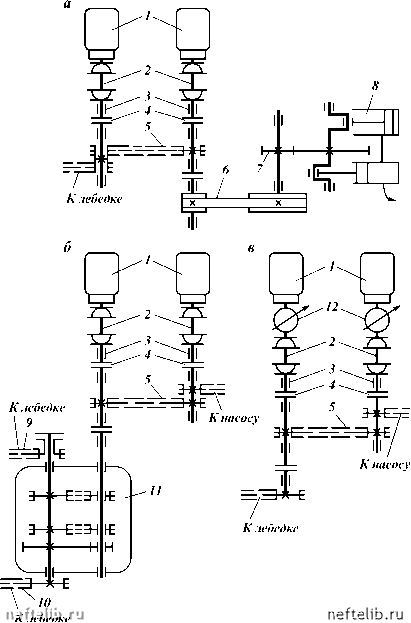

Рис. 23.7. Схемы трансмиссий силовых приводов:

а - нерегулируемой механической, блокирующей два двигателя привода насоса; б - регулируемой механической с коробкой передач привода лебедки; в - полуавтоматической привода лебедки и насосов; 1 - двигатель; 2 - карданный вал; 3 - опора; 4 - фрикционная муфта; 5 - блокирующая цепная передача; 6 - клиноременная передача привода насоса; 7 - зубчатая передача; 8 - насос; 9, 10 - «быстрая» и «тихая» цепные передачи привода лебедки; 11 - коробка передач; 12 - автоматическое регулирующее устройство

Так как моменты инерции разгоняемых масс двигателя весьма значительны, то потери энергии при пусках могут сильно возрастать. Рациональное распределение инерционных масс между валами двигателя и трансмиссии является важной задачей, особенно для подъемного механизма буровой установки, где пуски и остановки весьма часты.

для уменьшения вращающихся моментов двигателя при пусках используют разные средства: изменяют пусковую характеристику двигателя или устанавливают между двигателем и трансмиссией фрикционные, электродинамические или гидравлические муфты. В механических трансмиссиях применяют только фрикционные муфты.

В процессе пуска электродвигателя с короткозамкнутым ротором, соединенным с трансмиссией жесткой муфтой, время разгона очень небольшое; при этом возникают большие инерционные моменты, что требует резкого увеличения вращающего момента двигателя и ведет к увеличению сил1 пускового тока в 4 - 5 раз и более. Для прямого пуска под нагрузкой короткозамкнутые двигатели больших мощностей в буровых установках не применяют.

При пуске трансмиссии от двигателя (асинхронного или синхронного) с постоянной частотой вращения через фрикционную муфту время разгона увеличивается, а требуемый при пуске вращающий момент двигателя меньше, чем в первом случае; возникающие инерционные моменты в трансмиссии могут частично или полностью преодолеваться за счет маховых моментов ротора двигателя, почти не увеличивая его вращающего момента. Однако при жесткой характеристике двигателя и больших вращающихся массах повышаются инерционные нагрузки на муфту, вследствие чего в ней увеличивается работа трения при скольжении во время включения. Для снижения влияния инерционных нагрузок на вращающий момент двигателя при его жестком соединении с трансмиссией применяют асинхронные двигатели с ротором, имеющим фазовую обмотку. В этом случае пуск происходит постепенно благодаря включению в обмотку ротора сопротивлений. При этом инерционные моменты ротора двигателя и трансмиссии, а также статический момент преодолеваются вращающим моментом самого двигателя; время разгона больше, чем в первых двух случаях.

Недостатком системы с фазным ротором является то, что двигатели требуют довольно сложной пусковой аппаратуры, причем улучшаются характеристики только процесса пуска. При рабочем режиме характеристика остается жесткой. При пуске трансмиссии от двигателя с гибкой характеристикой, например ДВС с фрикционной муфтой, угловая скорость двигателя может снижаться, а угловая скорость трансмиссии - плавно увеличиваться. В этот период происходит проскальзывание муфты сцепления. Разгон осуществляется частично за счет вращающего момента двигателя и сил инерции его вращающихся частей.

В определенный момент скольжение муфты прекращается, и дальнейший разгон происходит плавно благодаря увеличению топливной энергии, подводимой к двигателю по команде оператора; трансмиссия не подвергается большим динамическим нагрузкам.

Совместная работа двигателей с механической трансмиссией может обеспечить постоянную трансформацию частот вращения и крутящего момента либо при наличии коробки передач их ступенчатое изменение. На каждой из степеней частоту можно регулировать только за счет диапазона регулирования и коэффициента перегрузки самого двигателя.
