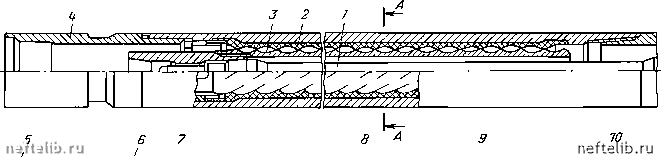

Главная Переработка нефти и газа Рис. 20.16. Винтовой забойный двигатель ДЗ-172 Силовая секция включает статор 2, ротор 3, соединение ротора и выходного вала 1, корпусные переводники 4, 5. Шпиндельная секция состоит из корпуса 6, вала 9 с осевыми 8 и радиальными 7 опорами, наддолотного переводника 10. ДВИГАТЕЛИ ДЛЯ ИАКЛОИИО ИАИРАВЛЕИИОГО И ГОРИЗОИТАЛЬИОГО БУРЕИИЯ Эта серия представлена двигателями с наружным диаметром от 60 до 172 мм и предназначена для бурения наклонно направленных (с большой интенсивностью искривления) и горизонтальных скважин. Обладая рядом конструктивных особенностей и рациональным критерием эффективности M/n, двигатели этой серии, в отличие от турбобуров, эффективно используются в различных технологиях наклонно направленного и горизонтального бурения, в том числе при зарезке и бурении вторых (дополнительных) стволов через окно в эксплуатационной колонне. При использовании ВЗД в горизонтальном бурении реализуются их преимущества по сравнению с турбобурами, в частности меньшая зависимость от диаметра, а также повышенный удельный момент двигателя. Это позволяет сконструировать силовую секцию длиной 1-2 м с наружным диаметром, существенно меньшим, чем у турбобура для аналогичных целей. В результате проведенных в 1990-х годах НИОКР ВНИИБТ создана новая серия забойных двигателей типа ДГ диаметром 60-172 мм (табл. 20.13) для проводки новых горизонтальных скважин и бурения дополнительных стволов. При проектировании двигателей этой серии использовали 25-летний опыт конструирования ВЗД общего назначения и в то же время учитывали требования технологии горизонтального бурения. Таб лица 20.13 Винтовые забойные двигатели для бурения горизонтальных скважин, дополнительных стволов и капитального ремонта
Основные особенности двигателей серии ДГ: уменьшенная длина, достигаемая сокращением как силовой, так и шпиндельной секций, при этом силовая секция, как правило, выполняется двухшаговой, что обеспечивает необходимую мощность и ресурс РО; уменьшенный наружный диаметр (108 против 120 мм; 155 против 172 мм), что при сохранении оптимальных характеристик ВЗД обеспечивает надежную проходимость двигателя с опорно-центрирующими элементами в стволе скважины и улучшенную гидродинамическую ситуацию в за-трубном пространстве; многообразие механизмов искривления корпуса (жесткий искривленный переводник, регулируемый переводник, корпусные шарниры с одной или двумя степенями свободы), что позволяет использовать различные технологии проводки скважин; возможность размещения на корпусе двигателя опорно-центрирующих элементов; усовершенствованное соединение ротора и вала шпинделя, гарантирующее надежную работу с большим углами перекоса. ЭЛЕМЕНТЫ КОНСТРУКЦИЙ ДВИГАТЕЛЕЙ И ИХ КОМПОНОВОК Рабочие элементы. Несмотря на многообразие типоразмеров винтовых двигателей, их рабочие органы имеют общие особенности: РО выполняют по одной кинематической схеме - неподвижный статор и находящийся внутри него планетарно-движущийся ротор. Направление винтовой поверхности РО - левое, что обеспечивает заворачивание реактивным моментом корпусных резьб ВЗД и резьб бурильных труб. В зависимости о заданных характеристик двигателя РО выполняют одно- и многозаходным роторами. Роторы изготовляют из коррозионно-стойкой или легированной стали с износостойким покрытием, а обкладку статора - из эластомера (преимущественно резины), обладающего сопротивляемостью абразивному изнашиванию и работоспособностью в среде бурового раствора. В отечественных двигателях первого поколения (Д1-172, Д2-172, Д2-172М), выпускаемых в 1970-х годах, РО имели незначительную длину, не превышающую 1-1,5 шага винтовой поверхности статора. В двигателях второго поколения, выпускаемых с начала 1980-х годов, длина РО составляет 2-3 шага статора. Наиболее перспективна монолитная конструкция РО, обеспечивающая простоту и малодетальность машин. Рабочие органы ВЗД комплектуются с натягом, который зависит от диаметральных и осевых размеров РО, свойств промывочной жидкости и материала обкладки статора. Натяг существенно влияет на характеристики и долговечность двигателя. Шпиндель. Все отечественные винтовые двигатели, начиная с первых образцов, выпускают в шпиндельном исполнении. Под термином «шпиндель» подразумевают автономный узел двигателя с выходным валом с осевыми и радиальными подшипниками. При необходимости в большинстве случаев шпиндель можно отсоединить без демонтажа силовой секции и на буровой. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 [ 245 ] 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
