компенсаторы аварийных подвесных и устьевых головок со спусковым и испытательным инструментом и защитными втулками; телевизионную камеру;

другое скважинное и палубное оборудование, входящее в комплект ПУО.

Весь комплекс подразделяется на палубный и подводный. 1. Палубный комплекс ПУО. На палубе 8 ППБУ (рис. 25.17) постоянно смонтированы:

натяжные устройства 1 с направляющими роликами 2, поддерживающие водоотделяющий стояк в постоянно натянутом состоянии и компенси-

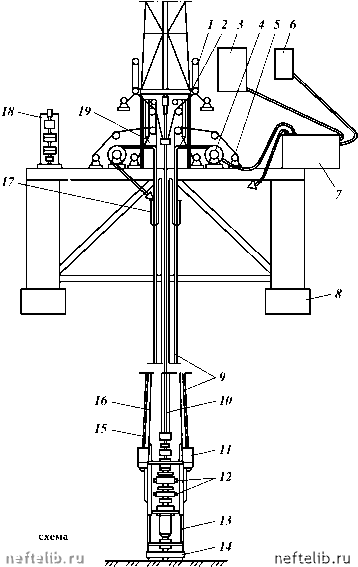

Рис. 25.17. Принципиальная расноложения двухблочного подводного устьевого комплекса на ППБУ

рующие перемещения ППБУ относительно стояка, соединенного нижним концом с противовыбросовым оборудованием ОП;

лебедки 4 с приводом для намотки и хранения многоканальных шлангов дистанционного управления ОП;

лебедки 5 для подъема и спуска многоканальных шлангов 9 и коллекторов 11 дистанционного гидравлического управления;

главная электрическая панель бурильщика 3 для управления ПУО и мини-панель 6, гидравлическая силовая установка 7 с гидронасосами и пневмогидравлическими аккумуляторами;

манифольд регулирования дросселирования и глушения скважины 17;

блок противовыбросового оборудования IB;

компенсатор вертикальных перемещений бурильной колонны, подвешенный на вышке;

натяжные устройства 19, поддерживающие направляющие канаты постоянно натянутыми и компенсирующие перемещение платформы относительно ПУО.

На платформе также размещены компрессорная установка высокого давления с блоком осушки воздуха, насосная установка для нагнетания рабочей жидкости в пневмогидроаккумуляторы, лебедки для намотки и хранения направляющих канатов, лебедка и барабаны для спуска телевизионной камеры, предназначенной для осмотра ОП, приемная телевизионная установка для приема и передачи от подводной телевизионной камеры, колонная головка с комплектом подвесных и устьевых устройств обвязки обсадных колонн, стенд для испытания блоков превенторов перед спуском на морское дно.

На палубе ППБУ, в безопасной зоне на большом расстоянии от рабочей площадки, установлена панель для управления ПУО в случае выброса, когда подход к главной панели невозможен.

Кроме того, на палубе размещены секции морских стояков диаметром 610 мм с телескопическим узлом для соединения с превенторным блоком и платформой. К 406-мм внутренней трубе телескопического узла в верхней части присоединено отклоняющее устройство (дивертор) для закрытия за-трубного пространства между бурильной колонной и корпусом устройства, предотвращающее выход газа в рабочую зону в случае проявления газа, который отводится по трубопроводу в сепаратор газа на сжигание. На палубе также расположены панель управления общими натяжными устройствами; каптажное устройство для закрытия скважины до установки эксплуатационного оборудования; водолазное оборудование; комплект монтажных, спусковых, технологических инструментов и приспособлений грузоподъемных кранов и другое оборудование, необходимое для эксплуатации и ремонта ПУО.

2. Подводный комплекс ПУО (см. рис. 25.17). Он состоит из водоотделяющей колонны (морского стояка) 10, многоканальных шлангов 9 и 15, коллекторов 11, плашечных превенторов 12, опорно-направляющего основания 13, опорной плиты 14, направляющих канатов 16, верхней и нижней гидравлических муфт, шарового соединения (углового компенсатора), телевизионной камеры, телескопического компенсатора и других узлов.

Одноблочный комплекс ПУО. На рис. 25.18 приведена одноблочная конструкция ПУО, обеспечивающая бурение многоколонных глубоких скважин (фирма «Камерон», США).

Превенторы с проходным отверстием диаметром 476,24 мм на рабочее

Рис. 25.18. Одноблочный подводный устьевый комплекс:

1 - пульт бурильщика; 2 - пульт управления штуцерным манифольдом; 3 - аккумуляторная установка; 4 - гидравлическая силовая установка; 5 - дистанционный пульт управления; 6 - шланговые барабаны; 7 - гидравлический спайер; 8 - верхнее соединение морского стояка; 9 - телескопический компенсатор; 10 - соединение; 11 - угловой компенсатор; 12 - нижний узел морского стояка; 13 - направляющие; 14 - подводные задвижки; 15 - цанговая муфта; 16 - опорная плита (фундаментная); 17 - акустический датчик; 18 - плашечные пре-венторы; 19 - штуцерный манифольд; 20 - морской стояк
