vд > 80 м/с, то это означает, что рассматриваемый интервал можно бурить с использованием гидромониторных долот.

Следует иметь в виду, что перепад давления, срабатываемый в насадках гидромониторного долота, не должен превышать некоторого предельного значения Дркр, определяемого как возможностью запуска турбобура, так и прочностью конструктивных элементов долота. В настоящее время этот предел Дркр = 1213 МПа. Поэтому по формуле (6.22) необходимо подобрать такие значения vд и Дрд, чтобы выполнялись условия

vд > 80 м/с; Дрд < Дркр. (6.23)

При выполнении условий (6.23) рассчитывается суммарная площадь насадок гидромониторного долота

Ф = (Q - Оу)/Vд, (6.24)

/Дрд

где Оу = п/-- - расход (утечки) промывочной жидкости через уплотнение

вала турбобура, м/с; k, п - опытные коэффициенты, характеризующие негерметичность уплотнения конкретного турбобура. Найдя "у, необходимо проверить выполнение условий выноса шлама и очистки забоя. Если разность " - "у превышает значения расходов, вычисленные по формулам (6.1) и (6.2), то названные условия будут соблюдены.

По назначению Ф подбирают диаметры насадок гидромониторного долота.

Если для данного долота vд < 80 м/с, то следует сделать вывод о том, что бурение данного интервала с использованием гидромониторного эффекта невозможно. В этом случае необходимо вычислить перепад давления в долоте по формуле

Дpд = рvД/2ц2. (6.25)

6.8. МЕТОДЫ УТИЛИЗАЦИИ ОТРАБОТАННЫХ БУРОВЫХ РАСТВОРОВ И БУРОВОГО ШЛАМА

Одной из сложных проблем является проблема утилизации отработанных буровых растворов (ОБР) и шлама (БШ) и нейтрализации их вредного воздействия на объекты природной среды. В ее решении важная роль отводится разработке методов, специальной технике и технологии утилизации и обезвреживания указанных отходов бурения.

Основные направления утилизации отходов бурения показаны на рис. 6.25. Наиболее доступным направлением утилизации ОБР является их повторное использование для бурения новых скважин. В этой области имеется богатый опыт зарубежных фирм, а также отечественной практики бурения. Этот подход оправдан не только с экологической, но и с экономической точки зрения, так как он обеспечивает значительное сокращение затрат на приготовление буровых растворов.

В отечественной практике бурения повторное использование буровых растворов находит широкое применение, особенно при кустовом бурении и в районах с развитой транспортной сетью. Однако это важное и экологиче-

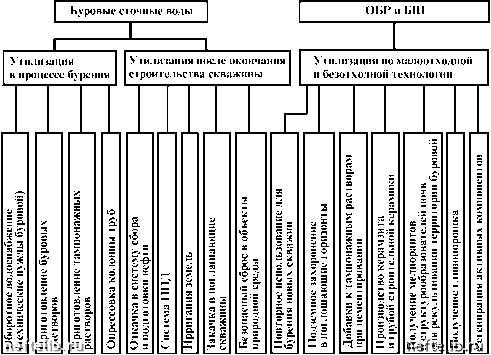

Рис. 6.25. Основные нанравления утилизации отходов бурения

ски целесообразное направление утилизации ОБР не везде осуществимо из-за специфических природно-климатических и ландшафтных условий районов ведения буровых работ, значительной удаленности буровых друг от друга, что делает его экономически невыгодным мероприятием. Например, расчеты показывают, что затраты на транспортировку ОБР на расстояние свыше 250 км начинают превышать стоимость раствора, приготавливаемого на месте.

Перспективным направлением утилизации ОБР представляется его использование для крепления скважин. При этом возможны два варианта. По первому варианту ОБР используется в качестве добавок к известным тампонажным материалам, традиционно применяемым в практике цементирования скважин, по второму - ОБР используется в качестве основного тампонажного материала. Так, фирма «Оге88ег Magcobar» (США) разработала тампонажный материал, для приготовления которого использован ОБР на водной основе. Причем в составе ОБР допускается определенное содержание нефти и нефтепродуктов (дизтоплива) и утяжелителя. При этом отмечается, что наличие утяжелителя играет положительную роль, так как он способствует увеличению прочности полученного тампонажного камня. Достоинством такого материала является его хорошая совместимость с буровым раствором, что приводит к повышению качества сцепления тампонажного камня с породами интервала цементирования и обсадной колонной в затрубном пространстве, а также отсутствие усадки.

В числе других преимуществ можно выделить значительное снижение расхода тампонажных спеццементов, простоту приготовления таких растворов, использование оборудования буровой для их приготовления, лег-

кость контроля сроков схватывания путем использования замедлителей и достаточно высокую прочность тампонажного камня.

Испытания тампонажного материала с добавкой ОБР на нескольких скважинах прошли успешно.

В отечественной практике к таким работам относятся работы по использованию ОБР для крепления скважин. С этой целью разработаны специальные отверждающие глинистые растворы (ОГР), выполняющие функции тампонажного камня при креплении скважин. Для этого предлагается в качестве отвердителя использовать алкил-резорцины с формалином. Такой материал пригоден для крепления скважин в интервале температур 20 - 50 °С. Однако реализация этого способа сдерживается высокой токсичностью применяемых веществ, трудностью регулирования сроков твердения буровых растворов и сложностью технологии обработки раствора на дневной поверхности.

Необходимо также отметить, что, несмотря на простоту и очевидную доступность этого метода утилизации отходов, он широкого распространения не получил из-за ограничений, связанных с геологическими условиями проводки скважин.

Заслуживающим внимания способом утилизации ОБР является их использование в качестве основы удобряющих компостов и мелиорантов, предназначенных для внесения в почву при рекультивации шламовых амбаров и территории буровой, а также структурообразователя почвогрунтов. Пригодными для этих целей смогут быть лишь буровые растворы, не содержащие нефти и нефтепродуктов, хроматов и токсичных для почв минеральных солей. Наиболее целесообразно использовать такие компосты и мелиоранты для солонцовых, песчаных и супесчаных почв, т.е. почв, обедненных глинистыми структурообразующими компонентами. Предпосылкой такой постановки вопроса является механизм мелиорации, заключающийся в связывании глинистым коллоидным комплексом разрозненных механических элементов указанных почв в единую морфологически и агрономически ценную структуру. Так, исследованиями показано, что глинистые ОБР, обрабатываемые в процессе бурения гуматными реагентами, не содержащими нефти, и имеющие в своем составе менее 2 % минеральных солей, являются хорошим структурообразующим агентом для почв указанных типов. Наиболее ярко мелиорирующий эффект ОБР проявляется при его совместном использовании с фосфогипсом-дигидратом. Эффективность такого мелиоранта обусловлена содержанием в его составе структурообразующего глинистого коллоидного комплекса, рационального количества питательных для почв компонентов (гуматов калия, кальция, разлагающейся органики и др.), носителем которых служит ОБР, а также кальция, фосфора и ряда других микроэлементов, привносимых фосфогипсом-дигидратом.

Внесение в почву предложенного мелиоранта приводит к заметному улучшению ее структуры и агрономических свойств. Так, рН почвы становится близким к нейтральному. Гуматы, привносимые в почву мелиорантом, находятся в устойчивой кальциевой форме в отличие от преимущественно натриевых гуматов, содержащихся в почвенной среде. Это способствует закреплению органического вещества в почве и улучшению тем самым почвенной структуры и пищевого режима. Улучшение водно-физических и агрохимических свойств почвы в значительной мере происходит в результате структурообразования коллоидной фракции глины ОБР в присутствии фосфогипса-дигидрата, а также в результате насыщения почвен-
