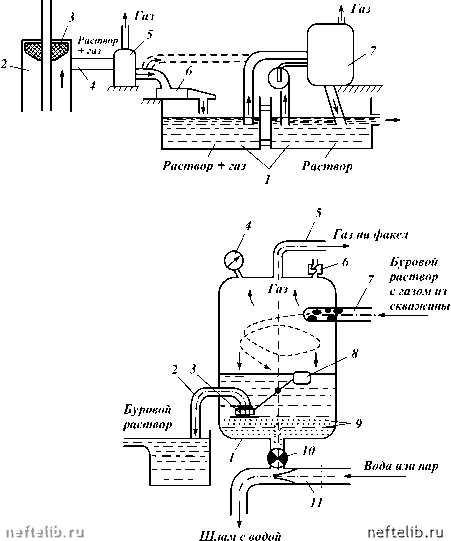

Рис. 6.17. Схема дегазации бурового раствора

Рис. 6.18. Схема газового сепаратора

щенного раствора, так как создаются условия для его постоянного затопленного состояния с помощью поплавка 8.

Очищенный от свободного газа буровой раствор обычно поступает на вибросито. Однако при наличии в растворе токсичного газа, например сероводорода, поток из сепаратора по закрытому трубопроводу сразу подается на дегазатор для очистки от газа. В этом случае только после окончательной дегазации раствор очищают от шлама.

В качестве второй, а иногда и единственной ступени очистки раствора от газа обычно применяют дегазаторы, которые условно классифицируют на следующие типы: по значению давления в камере - на вакуумные и атмосферные; по способу подачи газированного бурового раствора в камеру - на гравитационные, эжекционные и центробежные. При центробеж-

ной подаче бурового раствора используют, как правило, самопродувающиеся центробежные насосы. В вакумных дегазаторах иногда применяют самозаполняющиеся центробежные насосы.

Наибольшее распространение в отечественной и зарубежной практике получили вакуумные дегазаторы с эжекционной и центробежной подачей газированного бурового раствора. Разрежение в полости таких дегазаторов создается вакуумным насосом и эжектором. Газированный раствор подается в камеру дегазаторов обычно за счет разности давлений между атмосферой и вакуумированной камерой. Это не самый эффективный, но очень надежный способ подачи бурового раствора в дегазатор. Обычно центробежные насосы для этой цели непригодны вследствие способности «запираться» газовыми пробками.

Степень вакуума в камере дегазаторов - наиболее важный технологический фактор дегазации и определяется не только разрежением в камере эжектора и техническими возможностями вакуум-насосов, но и, прежде всего, высотой всасывающей линии. Она должна быть такой, чтобы в камере дегазатора обеспечивался вакуум 0,03 МПа.

Другим важным фактором, влияющим на глубину дегазации бурового раствора в дегазаторе, является длительность нахождения раствора в камере. Чем выше скорость циркуляции раствора в камере дегазатора, тем меньше времени раствор находится в ней и, следовательно, хуже дегазируется. Для улучшения дегазации необходимо уменьшать скорость циркуляции бурового раствора. Так, при циркуляции 24 л/с дегазация каждой порции раствора в аппарате вакуумного типа будет длиться 25 с, а при 48 л/с - около 12 с. Практически полная дегазация бурового раствора в аппаратах вакуумного типа происходит за 10 - 20 с.

С помощью газового сепаратора удается выделять из бурового раствора десятки кубических метров газа в минуту. В результате на вторую ступень дегазации - в дегазатор - поступает буровой раствор с содержанием газа не более 20 %. Некоторые типы вакуумных дегазаторов обеспечивают скорость извлечения газа 0,1-0,25 м3/мин, пропуская буровой раствор объемом 1 - 3 м3/мин. В худшем случае остаточное содержание газа в буровом растворе после обработки в дегазаторе не превышает 2 %.

Типичным представителем дегазаторов вакуумного типа, используемых в отечественном бурении, является дегазатор типа ДВС. В зарубежной практике распространены вакуумные аппараты, выпускаемые фирмой «Свако».

Вакуумный дегазатор представляет собой двухкамерную герметичную емкость, вакуум в которой создается насосом. Камеры включаются в работу поочередно при помощи золотникового устройства. Пропускная способность дегазатора по раствору достигает 45 л/с; остаточное газосодержание в растворе после обработки не превышает 2 %. Привод вакуумного насоса осуществляется от электродвигателя мощностью 22 кВт.

Центробежно-вакуумный аппарат (ЦВА), или центробежно-вакуумный дегазатор (рис. 6.19) состоит из цилиндрического вертикально установленного корпуса 1, 2, внутри которого с высокой частотой вращается вал 4 с ротором 10, подобным рабочему колесу центробежного насоса с загнутыми назад лопатками. Поступающий в ЦВА газированный буровой раствор интенсивно разбрызгивается ротором тонким слоем внутри кор-

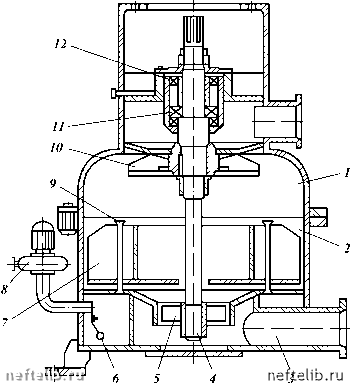

Рис. 6.19. Центробежно-вакуумный дегазатор:

1, 2 - части корпуса; 3 - труба; 4 - вал; 5 - осевая турбина; 6 - клапан; 7 - пластинчатый деструктор; 8 - вентилятор; 9 - патрубки для отвода газа; 10 - ротор; 11, 12 - подшипники

пуса и дегазируется. Дегазированный раствор перекачивается обратно в ЦС с помощью осевого насоса, а выделившийся из раствора газ отводится вентилятором 8 по отводным каналам наружу.

Центробежно-вакуумный аппарат обеспечивает не только эффективную дегазацию буровых растворов, но и интенсивное перемешивание входящих в него жидких и твердых компонентов.

В используемых в зарубежной практике атмосферных аппаратах дегазация бурового раствора происходит в результате турбулизации тонкого плоского потока. Обычно раствор в дегазатор такого типа поступает при подаче насоса примерно 35 л/с, чтобы скорость течения на входе в дегазатор составляла примерно 1 м/с. В камере дегазатора имеется система наклонных плоских перегородок, по которым стекает, периодически завихряясь, буровой раствор. Толщина слоя раствора на перегородках 10- 15 мм, а длина пути раствора 3,5 м.

Отечественной промышленностью широко используется вакуумный дегазатор ДВС.

Технологический процесс дегазации буровых растворов в двухкамерных вакуумных дегазаторах происходит следующим образом (рис. 6.20). Поступающий из скважины газированный буровой раствор проходит грубую очистку от шлама и газа на вибрационном сите и попадает в первую емкость циркуляционной системы или в специальную емкость дегаза-
