В комплексе с гравиразведкой применяется магниторазведка, основанная на исследовании неоднородности магнитного поля на поверхности Земли, обусловленной неодинаковой магнитоактивностью горных пород (например, магматические породы более магнитоактивны, чем осадочные). Используемые приборы (магнитометры) способны фиксировать магнитные аномалии даже с самолета или вертолета, что существенно ускоряет и облегчает магниторазведку. Карта магнитных аномалий уточняет результаты гравиразведки.

Среди геохимических методов следует отметить газовую, люминес-центно-битуминологическую, радиоактивную съемку, а также гидрохимический метод.

Газовая съемка, впервые предложенная В.А. Соколовым в 19291930 гг., основана на возникновении на поверхности Земли над нефтегазовыми залежами ореола повышенной концентрации УВ за счет фильтрации, диффузии и проникновения по трещинам глубокозалегающих УВ к дневной поверхности. Исследуя пробы грунтов и грунтовых вод при помощи чувствительных анализаторов, устанавливают области повышенных концентраций УВ, под которыми наиболее вероятны залежи нефти и газа.

Люминесцентно-битуминологическая съемка исследует ореол рассеяния битумов. Над нефтегазовыми залежами содержание битума в грунте повышенное, что устанавливается путем отбора образцов грунта с последующим определением их люминесцентной характеристики в ультрафиолетовом свете.

Радиоактивная съемка обнаруживает пониженное распределение радиоактивных элементов в породах в зоне распространения нефтегазовых залежей. Однако из-за неуверенности расшифровки метод пока широко не применяется.

Гидрохимическим методом исследуют химический состав подземных вод, содержание в них растворенных газов и УВ (аренов). По мере приближения к нефтегазовым залежам концентрация этих компонентов в водах увеличивается, что является признаком скопления УВ.

Геохимические методы расширяют возможности поиска месторождений нефти и газа, позволяют не только устанавливать нефтегазоносность антиклинальных складок, выявленных геологической съемкой и графическими методами, но и обнаруживать скопления УВ в ловушках неструктурного типа, обнаружение которых другими методами практически невозможно.

Нельзя обойти вниманием так называемую бактериологическую съемку, основанную на поиске бактерий, развивающихся в среде УВ. Путем исследования почв изучаемой площади обнаруживают места скопления этих бактерий и, следовательно, проникновение из глубин УВ. Бактериологический анализ почв является хорошим подспорьем в обнаружении нефтяных и газовых залежей.

Третий, заключительный этап поисков и разведки нефтяных и газовых залежей состоит в бурении одной или нескольких разведочных скважин с целью уточнения геологического строения площади, отбора и подробного анализа образцов глубоко залегающих горных пород (кернов), вскрытия нефтегазоносных коллекторов и их исследования на предмет промышленного использования нефтегазовой залежи. В разведочных скважинах проводят разнообразные геофизические исследования, испытания пластов на приток флюида, термодинамические измерения и т.д. Разведочные скважи-

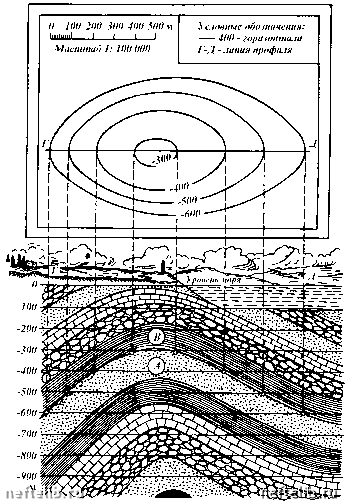

Рис. 1.8. Структурная карта, соответствующая кровле пласта А и подошве пласта В, и геологический профиль по линии Г-Д

ны должны дать конкретный ответ: имеется ли нефтяное или газовое месторождение на разведываемой площади, каково его промышленное значение, каковы свойства УВ.

Все разведочные данные обобщают в виде геологических профилей и

Рис. 1.9. Некоторые условные обозначения горных пород, наиболее часто используемые геологическими службами:

1 - глины; 2 - глины алевритистые; 3 - алевролиты; 4 - песчаники; 5 - промышленная нефть; 6 - нефте- и газопроявления; 7 - мергели; 8 - мергели доломитовые; 9 - известняки; 10 - до-

ломиты; 11 - ангидриты; 12 - гипсы; 13 - каменная соль; 14 - нефтепроявления; 15 ные коллекторы с нефтью или газом

возмож-

структурных карт в масштабе (рис. 1.8), которые являются основой для надежного сооружения эксплуатационных скважин.

Для отображения литологической характеристики пород в разрезах используют условные знаки (см. рис. 1.9).

1.7. СОСТАВЛЕНИЕ ГЕОЛОГИЧЕСКОГО РАЗРЕЗА СКВАЖИНЫ

Бурение скважин предполагает по первым скважинам представить геологический разрез, но в ряде случаев его приходится уточнять.

Разрезом скважины называется графическое изображение показателей, устанавливаемых на основании данных бурения скважины и определяющих характер проходимых пород. Разрез скважины должен иметь указания характерных особенностей конкретного нефтяного месторождения и мест осложнений, наличия газа, высоких и низких аномальных пластовых давлений.

Основным методом изучения и корректировки разрезов является изучение образцов пород, поднятых в процессе бурения.

Комплекс наблюдений при бурении для составления нового или уточнения существующего разреза сводится к следующему: проведение исследований и наблюдений, необходимых для составления детального комплексного разреза скважин, в том числе комплекса геофизических работ, лабораторное и промысловое изучение образцов - кернов, шлама, флюида пласта, выходящего с буровым раствором из скважины, исследование физико-химических свойств воды, нефти и газа и т.д. Отбор керна с помощью колонковых долот обеспечивается еще недостаточно качественно, и вынос его не превышает обычно 50-80 %.

В настоящее время используют следующие методы для составления представления о разрезе пород, проходимых скважиной: изучение внешнего вида кернового материала и шлама, анализ срабатываемости долот, изменение механической скорости бурения и проходки на долото, геофизические методы (каверно- и профилеметрия, электрокаротаж, газовый каротаж), физико-химические методы анализа пород, отобранных при бурении скважин.

Изучение разреза скважины по внешним признакам подразумевает определение литологического состава пород (по керну) с последующим сопоставлением их с кернами других близко расположенных скважин для установления наиболее характерных (опорных) горизонтов, литологическая характеристика которых постоянна, а мощность часто фиксирована. По кернам нескольких скважин удается установить тектонические нарушения.

По анализу шлама предположительно определяют породы, проходимые в процессе бурения. В основе этого анализа лежат определение гранулометрического состава шлама в буровом растворе и установление его минералогической характеристики. Для проведения указанного анализа применяют емкость с сетками размером 1; 0,25 и 0,1 мм.

Анализ времени и характера срабатываемости буровых долот, изменения механической скорости бурения и проходки на долото (механический каротаж) предусматривает учет твердости проходимых пород и изменение в связи с этим технологических параметров. В практике за оценочный параметр принимают крепость горных пород, что применительно к бурению
