носительно разрезной шестерни. Одно перемещение осуществляется за счет зазоров между ведущими пальцами и овальными окнами корпуса, а другое, перпендикулярное к первому, - за счет зазоров между двумя пальцами разрезной шестерни и окнами промежуточного диска. Благодаря такой конструкции верхний корпус самоустанавливается по бурильному замку (трубе).

В передней части верхнего корпуса вмонтированы два толкателя 41 с пружинами 42, с помощью которых верхний корпус поджимается к бурильному замку (трубе) упором 11, центрируя верхний корпус относительно бурильного замка (трубы). Для самоцентрирования блока ключа при подводе его к трубе в передней части зева ключа на нижнем и верхнем корпусах устанавливают четыре накладки 32 для работы с замками размером 146-155 мм и специальную накладку для работы с замками размером 108-118 мм. При работе с замками размером более 155 мм эти накладки снимают.

Для непрерывной передачи вращения разрезную шестерню соединяют двумя промежуточными шестернями редуктора. Разрезная шестерня центрируется десятью роликами 36 и опирается на пять конических подпоров, вмонтированных в корпус редуктора. Все остальные шестерни редуктора вращаются на роликоподшипниках. Наружные шестерни закрыты защитными кожухами 37.

На ведущем вале редуктора посажен маховик. Маховик введен в конструкцию в целях увеличения крутящего момента, обеспечивающего раскрепление и закрепление резьбового соединения труб (замков), а также для сообщения трубе более равномерной частоты вращения.

При свинчивании и развинчивании труба вращается благодаря пнев-модвигателю. Коленчатый вал двигателя соединяется с ведущим валом редуктора через маховик и шлицевый валик 20.

Колонна ключа с кареткой (рис. 24.8) состоит из пяти частей: каретки 11 двух пневматических цилиндров 5, колонны 3, тумбы 1 и домкрата 12. В верхней части каретки имеются свободно установленные на неподвижных осях тумбы 1 ролики 10, являющиеся нижней опорой полозьев блока ключа. Роль направляющих выполняют четыре Г-образных бронзовых вкладыша 9, одновременно являющихся верхней и боковой опорами полозьев блока ключа. Каретка свободно вращается на верхней части колонны, и ее положение при работе ключа фиксируется чекой 8. Смещение каретки вдоль колонны ограничено пальцем 13, свободно установленным в бобышке каретки и связанным с последней шплинтом. Плоский конец пальца 13 находится в кольцевой проточке колонны 3. С двух сторон к каретке жестко прикреплены пневматические цилиндры подвода-отвода блока ключа двустороннего действия (рис. 24.9). Цилиндры имеют с обеих сторон пневматические амортизаторы, предназначенные для плавной остановки ключа в крайних положениях. Степень амортизации регулируется иглами 1, 3 за счет изменения проходного сечения каналов. На крышках цилиндра имеются спускные пробки 2.

Оба штока цилиндра подвода-отвода шарнирно соединены с проушинами блока ключа с помощью подвесок. Для установки ключа на разной высоте колонна имеет возможность вертикального перемещения в основании, при этом каждое ее положение по высоте фиксируется валиком. Для бесступенчатого регулирования ключа по высоте при работе с элеваторами имеется домкратное устройство с длиной хода винта 150 мм.

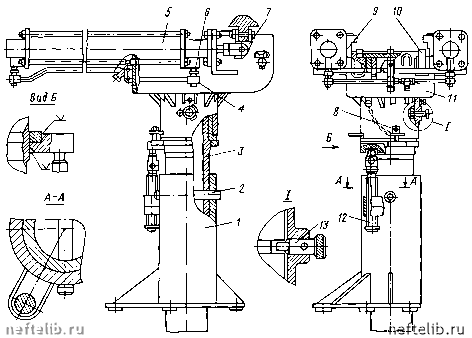

Рис. 24.8. Колонна ключа с кареткой:

1 - тумба; 2, 7 - дугообразные пружины; 3 - колонна; 4, 6 - челюстедержатели; 8 - чека; 9 - вкладыш; 10 - ролик; 11 - каретка; 12 - домкрат; 13 - палец

Управление работой при завинчивании или развинчивании бурильной колонны в процессе спуска-подъема инструмента осуществляется поочередным включением в работу механизмов ключа. Прежде чем начать работу ключом, бурильная колонна должна быть посажена на клинья (элеватор); при этом замок, предназначенный к завинчиванию или развинчиванию, должен находиться на уровне нижних и верхних челюстей. После этого приступают к выполнению следующих операций: подвод ключа к трубе, зажим нижними челюстями бурильного замка, завинчивание или развинчивание бурильного замка, совмещение трубозажимных устройств, освобождение нижних челюстей и отвод ключа от трубы.

Вращение трубозажимного устройства блока ключа ~ от пневмодвигателя через редуктор. Каретка свободно вращается в верхней части колонны, ее положение при работе фиксируется. Каретка с блоком ключа может перемещаться вдоль колонны по высоте. Нижней частью ключ жестко крепится к основанию буровой.

Дистанционное управление работой ключа обеспечивает пульт.

Ключ буровой автоматический стационарный АКБ-3М2.Э2 с двухско-ростным электроприводом вращателя разработан на базе ключа АКБ-3М2. Область применения, диапазон свинчивания и развинчивания соединений бурильных и обсадных труб в процессе спускоподъемных операций для обоих указанных ключей аналогичны.

Основными узлами ключа АКБ-3М.Э2 являются блок ключа, колонна с кареткой и пульт управления. Ключ снабжен также системой обогрева (в зимний период) пневматических устройств.

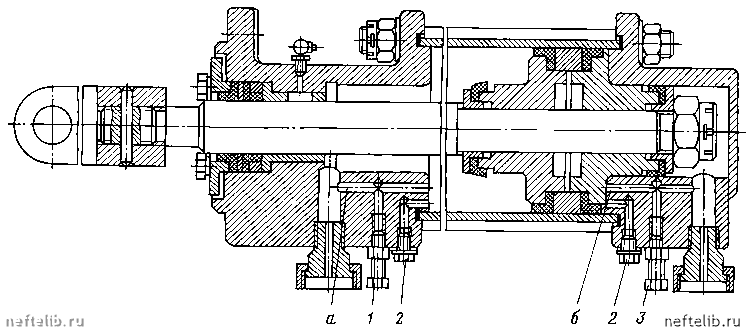

Рис. 24.9. Пневматический цилиндр двустороннего действия
