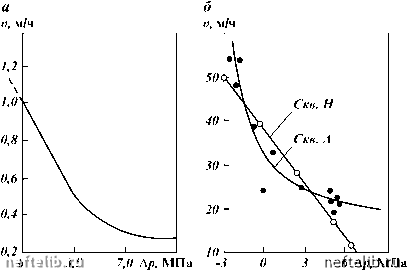

Рис. 8.1. Влияние дифференциального давления на забое скважины на механическую скорость проходки:

а - по обобщенным данным; 6 - по скв. Н и А

ференциального давления на забое скважины получена путем обобщения результатов практических наблюдений в России, некоторых государствах СНГ, в США, Канаде, Иране и других странах (рис. 8.1, а). На темп углубления наиболее существенно влияют плотность бурового раствора и содержание в нем твердой фазы. Механическая скорость проходки резко снижается при увеличении плотности раствора от 1,0 до 1,5 г/см3.

Анализ зарубежных материалов показал, что при бурении скважин в Южной Луизиане (США) уменьшение дифференциального давления от 7 МПа до О привело к росту механической скорости проходки на 70 % (рис. 8.1, 6). Установлено, что влияние перепада давления на механическую скорость проходки более заметно проявляется при росте осевой нагрузки на долото. Чувствительность механической скорости проходки к дифференциальному давлению на забое возрастает с увеличением осевой нагрузки на долото. При отрицательном дифференциальном давлении, т.е. когда пластовое давление превышает давление циркулирующего на забое скважины бурового раствора, скорость проходки продолжает увеличиваться, часто в возрастающем темпе.

8.3. ВЛИЯНИЕ ДИФФЕРЕНЦИАЛЬНОГО И УГНЕТАЮЩЕГО ДАВЛЕНИЙ НА РАЗРУШЕНИЕ ГОРНЫХ ПОРОД

На долю шарошечных долот приходится более 90 % всей проходки. Однако с ростом глубины бурения показатели работы этих долот значительно ухудшаются, что, по мнению большинства исследователей, обусловливается в основном ухудшением буримости горных пород и усло-

вий очистки забоя из-за возникновения в зоне разрушения высокого дифференциального и угнетающего давлений. В результате при строительстве скважин, как правило, не используют такие значительные резервы повышения технико-экономических показателей бурения, как снижение давления бурового раствора на забой; регулирование его плотности и концентрации твердой фазы непосредственно в процессе бурения; регулирование частоты вращения долота в целях достижения минимального дифференциального и угнетающего давлений и т.д.

ГИДРОДИНАМИЧЕСКИЕ ПРОЦЕССЫ В ЗОНЕ РАЗРУШЕНИЯ ГОРНЫХ ПОРОД НА ЗАБОЕ СКВАЖИНЫ

При углублении скважин, пробуренных в различных районах, от 1000 до 5000 м механическая скорость проходки ум иногда снижается в 25 раз, а скорость бурения - в 33 раза (В.Б. Штур, М.Р. Мавлютов и др.). Основной причиной резкого ухудшения технико-экономических показателей бурения с ростом глубины, по мнению большинства отечественных и зарубежных исследователей, является изменение забойных условий разрушения горных пород. При этом подразумевается влияние таких факторов, как наличие давлений порового рп, пластового рпл, дифференциального Дрр (Др), угнетающего ру и суммарного на забое скважины рс (гидростатического); качество бурового раствора; частота вращения долота и динамика его работы.

На основе многочисленных работ сделаны следующие выводы.

1. Дифференциальное давление - основной фактор, определяющий показатели работы долот.

2. Интенсивное снижение механической скорости проходки происходит в начальный момент роста дифференциального давления до 1,4- 5,6 МПа. Дальнейшее повышение Др сопровождается стабилизацией ум.

3. С увеличением отрицательного дифференциального давления ум возрастает.

4. С ростом осевой нагрузки на долото Ga повышается чувствительность ум к изменению дифференциального давления.

Таким образом, в настоящее время считается, что при существующих режимах бурения дифференциальное давление, как правило, является основным фактором, определяющим технико-экономические показатели бурения. При увеличении Др до 1,4 - 7 МПа в зависимости от условий бурения ум может уменьшаться в 2-5 раз.

Влияние Др на ум, по мнению А.Ж. Гарнье и Н.Х. Ван-Лингена, заключается в ухудшении буримости горных пород вследствие роста их прочности на сжатие и возникновения усилий, прижимающих частицы породы (шлам) к забою. Прижимающие силы имеют статическую и динамическую природу, и их значения представляют собой сложную функцию почти всех известных показателей, характеризующих процесс бурения.

Статическое, или дифференциальное по современной терминологии, давление, обусловливающее наличие статических сил, которые удерживают шлам на забое, независимо от фильтрационных свойств разрушаемых пород, принимали равным разности между гидростатическим давлением на забое скважины рс и поровым рп (пластовым рпл) давлением:

Др = рс - рп; Др = рс - рпл. (8.6)

Отметим, что в опытах А.Ж. Гарнье и Н.Х. Ван-Лингена можно было воспроизвести только пластовое давление, поэтому в выражение (8.6) необходимо подставлять значение рпл.

Не рассматривая процесс развития трещин, формирующих лунки вы-кола породы на забое, эти авторы считали, что динамический перепад давления проявляется только после отделения частицы от массива перед транспортированием ее на поверхность. Динамический перепад давления определяли экспериментально, и, по утверждению исследователей, во всех опытах он не превысил 4,3 МПа.

Независимо от качества бурового раствора А.Ж. Гарнье и Н.Х. Ван-Линген приращение прочности принимали равным пятикратно увеличенному суммарному перепаду давления. Влияния абсолютного значения гидростатического давления на Ум не обнаружено.

Следует отметить, что утверждение упомянутых авторов о природе влияния абсолютных значений гидростатического и дифференциального давлений на Ум базируются на данных опытного бурения микродолотами в лабораторных условиях при несоблюдении гидродинамического подобия в зоне разрушения, а также геометрического подобия породоразрушающих элементов модели и натуры.

В процессе бурения в проницаемых горных породах под действием положительного перепада давления (рс > рпл) в системе скважина - пласт фильтрат бурового раствора проникает в породу. При фильтровании дисперсная фаза раствора, частично кольматируя слой породы, откладывается на ее поверхности в виде слоя осадка, образуя фильтрационную корку, которая совместно с породой оказывает дополнительное сопротивление движению фильтрата. Последний, проникая в породу, вызывает перераспределение давления на глубине зарождения трещин (условно названных магистральными), формирующих лунку выкола. В дальнейшем изложении она именуется глубиной разрушения 5о. В результате по трассе магистральной трещины будет действовать не пластовое, а иное давление, равное давлению на глубине разрушения рр. Поскольку рс > рр, возникает дифференциальное давление

Арр = рс - рр. (8.7)

При разрушении непроницаемых горных пород давление на глубине разрушения рр равно поровому (рр = рп), и выражение (8.7) становится идентичным (8.6), т.е. является частным случаем и правомерно только при определении Ар для непроницаемых горных пород.

В процессе развития магистральной трещины начальное давление в ее полости рт практически равно нулю. Так как рс > рт, то над частицей по длине l возникает динамический перепад давления, который прижимает частицу к массиву породы, т.е. угнетает ее. Во избежание путаницы в отличие от дифференциального давления этот перепад давления предложено называть угнетающим давлением ру. В общем случае под угнетающим давлением ру в отличие от представлений о динамическом перепаде давления понимают разность между суммарным давлением на забое рс и давлением в трещине:

ру = рс - рт = Рс - брр, (8.8)

где 6 = рт/рр - коэффициент восстановления давления в полости трещины.
