Объем силосов, м3................................................................................................. 70

Производительность при приготовлении глинистой суспензии или

утяжелителя, м3/ч.................................................................................................. 60

Максимальная подача порошка в гидросмеситель, т/ч, не более................ 15

Число силосов........................................................................................................ 2

Габариты, мм.......................................................................................................... 6050x3680x9340

Масса, кг................................................................................................................. 9115

Комплект поставки включает силосы в сборе, эжекторный смеситель, технологическую обвязку, запасные насадки для гидросмесителя.

Изготовители: БПР-70 - ДАООТ «Туймазинский завод «Химмаш», БПР-40 - ДАООТ «Хадыженский машзавод».

БЛОКИ ЦИРКУЛЯЦИОННЫХ СИСТЕМ ПРОИЗВОДСТВА АООТ «ВОЛГОГРАДСКИЙ ЗАВОД БУРОВОЙ ТЕХНИКИ»

Циркуляционные системы производства АООТ «Волгоградский завод буровой техники» (рис. 17.12-17.15) скомпонованы в виде цельнометаллических блок-модулей (для северных регионов) или таких же блок-модулей с быстроразборной съемной крышей и мягким укрытием (для южных регионов). Межблочные соединения блоков - быстро-разъемные.

Блок-модули снабжены: системой освещения; застекленными окнами; системой приточно-вытяжной вентиляции; люками для очистки емкостей; желобной системой для перетока бурового раствора по емкостям; донными клапанами для слива отработанного бурового раствора; пароподогревателями в донной части емкостей, паровыми калориферами для обогрева помещений ЦС; консольно-поворотными балками с талями для вывода из помещения ЦС комплектующего оборудования для ремонта; паровыми и водяными линиями для обмыва, очистки оборудования; кольцевой системой растворопровода, позволяющей осуществлять перекачку бурового раствора из любой емкости и подачу во всасывающую линию буровых насосов.

Эти блоки являются основой для компоновки ЦС, однако АООТ «Волгоградский завод буровой техники» по требованию заказчика может исключить отдельные виды комплектующего оборудования, заменить аналогами отечественного или зарубежного производства, дополнить необходимыми системами.

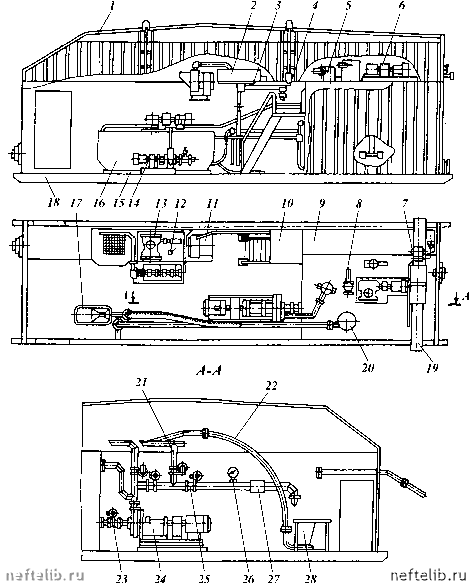

Рис. 17.12. Блок приготовления и обработки бурового раствора:

1 - крыша; 2 - кран-балка; 3 - консольно-поворотная балка; 4 - таль ручная; 5 - диспергатор; 6, 13 - лопастные перемешиватели; 7 - клапан сливной; 8 - гидравлический перемешиватель; 9 - желоб; 10 - лестница с площадкой; 11 - отопительный агрегат; 12 - затвор; 14 - электронасосный агрегат; 15 - узел приготовления химреагентов; 16 - резервуар химреагентов; 17 -воронка гиросмесителя; 18 - укрытие с рамой; 19 - коллектор; 20 - деаэратор; 21 - гиравли-

ческий смеситель; 22 - соединительный электронасосный агрегат; 26 - манометр ронка гидросмесителя

рукав; 23, 25 -с разделителем;

поворотный затвор дисковый; 24 27 - соединительная муфта; 28 - во-

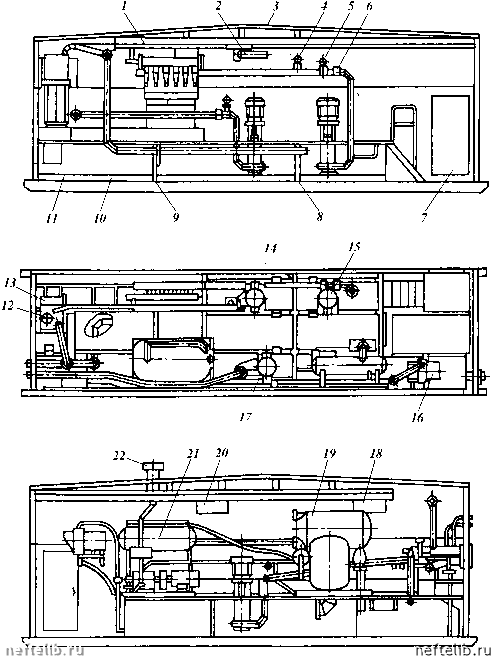

Рис. 17.13. Блок очистки (тип 2):

1 - илоотделитель ИГ-45М; 2 - кран-балка и ручная таль; 3 - крыша; 4 - манометр с разделителем; 5 - поворотный дисковый затвор; 6 - соединительная муфта; 7 - дверной блок; 8, 9 -шиберы; 10 - емкость; 11 - укрытие с рамой; 12 - поплавковое устройство регулятора уровня раствора; 13 - сливной бак; 14, 15, 17 - насос вертикальный шламовый ВШН-150; 16 - отопительный агрегат; 18 - вентиляционный люк; 19 - блок вакуум-насоса дегазатора «Каскад-40»; 20 - окно; 21 - камера дегазации дегазатора «Каскад-40»; 22 - дефлектор с заслонкой
