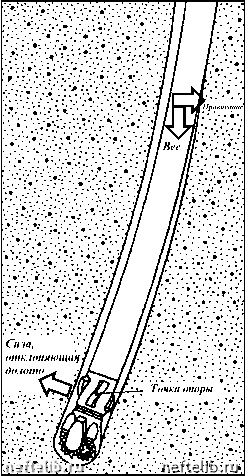

Рис. 9.9. Опорный эффект УБТ

от провисания

скважине

соответственно выше забойной части утяжеленных труб и регулированием нагрузки на долото и скорости циркуляции.

Более гибкие компоновки выше точки опоры ускоряют наращивание угла наклона ствола скважины. Утяжеленные трубы меньшего диаметра провисают и изгибаются легче, чем большего диаметра.

Увеличение нагрузки заставляет забойную компоновку изгибаться далее в направлении начального прогиба. Если применяется умеренная циркуляция, достаточная для очистки долота и стабилизаторов, то наращивание угла наклона интенсифицируется, особенно в мягких породах.

МАЯТНИКОВАЯ КОМПОНОВКА

В гибких компоновках, поддерживаемых стабилизатором, установка одной или двух утяжеленных труб над долотом вместо наддолотного стабилизатора приводит к тому, что УБТ под стабилизатором стремятся занять вертикальное положение (рис. 9.10). гравитационные силы на долоте

В рассматриваемой действуют в направлении нижней стенки ствола, создавая при бурении условия для уменьшения угла наклона ствола скважины. Этот принцип известен как эффект маятника (отвеса). Забойную компоновку, используемую для уменьшения угла отклонения от вертикали, иногда называют «падающей» компоновкой (эффект маятника также используют, чтобы сохранить вертикальный курс в местах самопроизвольного искривления ствола).

В маятниковых компоновках расстояние между стабилизатором и долотом зависит от жесткости утяжеленных труб. Если используют гибкие утяжеленные трубы меньшего диаметра, то стабилизатор желательно поместить в бурильной колонне ниже, чтобы удерживать утяжеленные трубы от чрезмерного провисания на противоположную стенку скважины. Эффект маятника аннулируется, если УБТ контактируют с нижней стороной ствола между долотом и стабилизатором.

Утяжеленные трубы малого диаметра также способствуют уменьшению нагрузки на долото, в результате чего снижается скорость бурения.

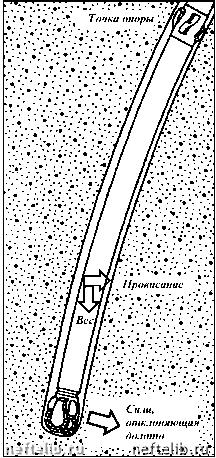

Рис. 9.10. Эффект маятника (отвеса) от ния УБТ

провиса-

Чтобы предотвратить чрезмерное провисание в сильно искривленных скважинах, стабилизаторы могут быть установлены так низко, что долото будет создавать малое усилие или вообще не будет создавать усилия на нижнюю стенку ствола. В этих случаях подкали-берный стабилизатор, установленный вблизи долота, будет способствовать постепенному уменьшению угла. Однако если все-таки угол невозможно уменьшить по желанию, то возникает необходимость подъема бурильной колонны и спуска отклоняющего устройства.

Комбинированная (жесткая) компоновка. Удваивание толщины стенки утяжеленной трубы увеличивает ее жесткость в 8 раз. Чтобы сохранить угол наклона ствола скважины, бурильщик может использовать комбинацию толстостенных утяжеленных труб по возможности большого диаметра и стабилизаторов для минимизации или ограничения искривления, т.е. компоновки, ограничивающие как эффект маятника, так и эффект опоры. Такие компоновки называют комбинированными, или жесткими (рис. 9.11).

Компоновка с забойным двигателем. Забойные двигатели могут использоваться не только для изменения угла и направления ствола, но также для бурения прямых интервалов (вертикальных или наклонных) направленной скважины.

Когда забойный двигатель применяют для сохранения угла, ребра лопастного стабилизатора могут быть приварены к нижней части его корпуса, а стабилизатор установлен сразу над ним. Для ограничения трения и передачи осевой нагрузки на долото бурильную колонну иногда медленно вращают, чтобы бурение велось в прямом, уже созданном направлении. В этом случае ни кривой корпус забойного двигателя, ни кривой переводник не используются.

Особые проблемы в направленном бурении. Направленные скважины бурить труднее, чем вертикальные. Почти все обычные операции при бурении усложняются, когда скважины бурят под углом. При подъеме и спуске бурильной колонны требуется большая мощность, необходимо большее усилие на роторе для преодоления сил1 трения; буровой раствор и гидравлическая система требуют более внимательного отношения; прихваты труб и поломки оборудования становятся более типичными, обсадные колонны труднее спускать и цементировать.

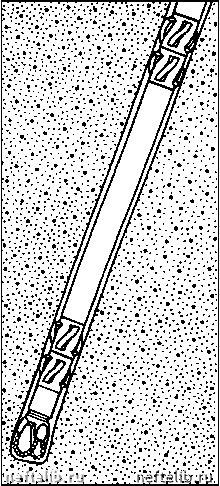

Рис. 9.11. Принцип действия жесткой забойной компоновки

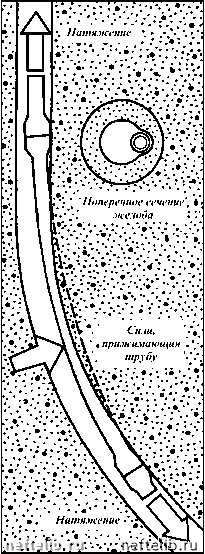

Рис. 9.12. Схема образования желоба в виде замочной скважины

Желоб в резком перегибе ствола скважины. Многие проблемы могут быть исключены благодаря особому вниманию к интенсивности набора кривизны.

В идеале угол наклона должен увеличиваться или уменьшаться постепенно: обычно 6°/100 м; максимально в безопасном пределе до 15°/100 м. Однако изменение угла наклона от 6 до 15° автоматически нельзя считать безопасным. Темп изменения угла наклона должен соблюдаться на всем искривляемом интервале. Если 1 ° угла искривления добавляется каждые 10 м и при этом не изменяется азимут ствола, вероятно, не бу-
