Выход бурового раствора из глинопорошка

Таблица 6.5

Технологические показатели

Массовая доля, %: глинопорошка воды

Выход раствора, м3/т

Параметры водоглинистой суспензии:

плотность, г/см3

условная вязкость, с

статическое напряжение сдвига

за 1 мин, Па

структурная вязкость, 10-3 Па-с

Массовая доля, %: глинопорошка воды

Выход раствора, м3/т

Параметры водоглинистой суспензии:

плотность, г/см3

условная вязкость, с

статическое напряжение сдвига

за 1 мин, Па -

структурная вязкость, 10-3 Па-с

* Глина модифицирована кальцинированной содой.

чение вакуума в камере гидроэжекторного смесителя в пределах 0,0080,012 МПа.

Затем открывают запорную заслонку разгрузочного отверстия бункера, и вводят в циркулирующую воду через эжекторный гидросмеситель расчетное количество глинопорошка, после чего запорную заслонку закры-

Таблица 6.6

Зависимость плотности бурового раствора от количества глины и барита

Рис. 6.9. Гидравлический диспергатор типа «струя в струю» ДГ-2:

1 - корпус; 2, 5 - патрубки; 3 - коллектор; 4 - входной патрубок; 6 -сопло; 7 - насадка

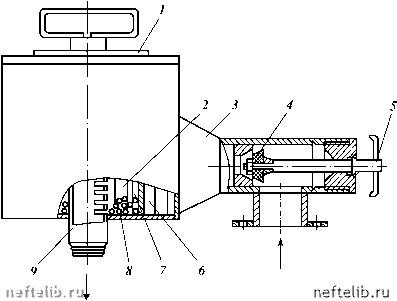

Рис. 6.10. Диспергатор циклонный шаровой ДШ-100:

1 - крышка; 2 - внутренняя камера; 3 - патрубок; 4 - клапан; 5 - запорное устройство; 6 - наружная камера; 7 -щелевиное сопло; 8 - мелющие тела; 9 - фильтр

вают, прекращают доступ воздуха в камеру гидроэжектора и диспергируют водоглинистую суспензию в течение пяти - восьми циклов круговой циркуляции через диспергатор. Приготовленную водоглинистую сус-

пензию разбавляют водой до расчетного объема и тщательно перемешивают.

При необходимости приготовления утяжеленного раствора выполняют третий этап - утяжеление приготовленной водоглинистой суспензии. Все элементы операций с порошкообразным баритом аналогичны описанным выше. Процесс утяжеления заканчивается перемешиванием раствора после введения в него расчетного количества барита. Интенсивность утяжеления водоглинистой суспензии регулируют значением вакуума в камере эжек-торного гидросмесителя с помощью воздушного вентиля.

В некоторых районах нашей страны для приготовления буровых растворов еще применяют установки УПР-Р-2, гидравлические мешалки ГДМ-1 конструкции Я.П. Герасимова, лопастные глиномешалки ГМ-4.

Дальнейшее совершенствование приготовления эмульсионных и суспензионных систем идет по пути интенсификации взаимодействия компонентов. Для этой цели в последние годы разработаны и начали успешно применяться диспергаторы ДГ-2 и ДШ-100.

Диспергатор ДГ-2 предназначен для диспергирования твердой и эмульгирования жидкой фаз буровых растворов и других жидкостей специального назначения при их приготовлении, а также обеспечивает сокращение расхода материалов и ускорение приготовления и утяжеления буровых растворов (рис. 6.9).

Техническая характеристика: принцип измельчения компонентов раствора - гидравлический, «струя в струю»; рабочее давление на входе в диспергатор 10-14 МПа; пропускная способность 40-100 м3/ч; габариты 1190x750x280 мм; масса 190 кг.

Для тех же целей предназначен и диспергатор ДШ-100 (рис. 6.10). В отличие от ДГ-2 ДШ-100 используется при работе с насосами низкого давления.

Техническая характеристика: принцип измельчения компонентов раствора - гидромеханический; рабочее давление на входе в диспергатор 0,30,4 МПа; пропускная способность 80-100 м3/ч; габариты 600x250x400 мм; масса 50 кг.

Преимущества ДШ-100 состоят в следующем: низкая энергоемкость процесса диспергирования, безопасность работ, сокращение расхода материалов, простота обслуживания и эксплуатации.

ОЧИСТКА БУРОВОГО РАСТВОРА ОТ ШЛАМА

Для очистки бурового раствора от шлама используется комплекс различных механических устройств: вибрационные сита, гидроциклонные шламоотделители (песко- и илоотделители), сепараторы, центрифуги. Кроме того, в наиболее благоприятных условиях перед очисткой от шлама буровой раствор обрабатывают реагентами-флокулянтами, которые позволяют повысить эффективность работы очистных устройств.

В составе циркуляционной системы аппараты должны устанавливаться по следующей технологической цепочке: скважина - газовый сепаратор -блок грубой очистки от шлама (вибросита) - дегазатор - блок тонкой очистки от шлама (песко- и илоотделители, сепаратор) - блок регулирования содержания и состава твердой фазы (центрифуга, гидроциклонный глино-отделитель).
