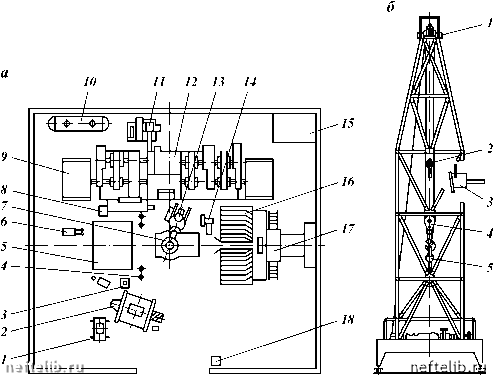

Рис. 25.1. Подвышенный портал на СПБУ «Бакы» [а] и буровая вышка (б)

На главной палубе (рис. 25.2) размещена циркуляционная система, включающая блок рабочих емкостей 1 общей вместимостью 120 м3. На блоках смонтированы: сдвоенное вибросито 6 для очистки бурового раствора производительностью 50-60 л/с, вакуумный дегазатор 7 для дегазации бурового раствора, пескоотделитель 2, шламовые насосы 3 для подачи воды или раствора в гидросмесители, механические 8 и гидравлические 4 перемешиватели. В зоне обслуживания крана, около вибросит, установлены специальные контейнеры для сброса шлама 5 выбуренной породы и отправки его на берег.

Под порталом на площадке установлены: противовыбросовое оборудование, включающее два плашечных превентора, универсальный превентор, гидроуправление превенторами и задвижками, манифольд; аварийный (ручной) привод закрытия и открытия плашек превенторов; трубопроводы гидравлического управления. Управление превенторами и задвижками манифольда осуществляется дистанционно с двух пультов: основного, размещенного вне буровой площадки, и вспомогательного, установленного у поста бурильщика. В трюмах размещены: в отсеке запасных емкостей запасные емкости бурового раствора, в насосном отделении - три буровых насоса У87-М2 с электроприводами, два шламовых насоса и насос 9МГР.

В помещении для хранения порошкообразных материалов установлено

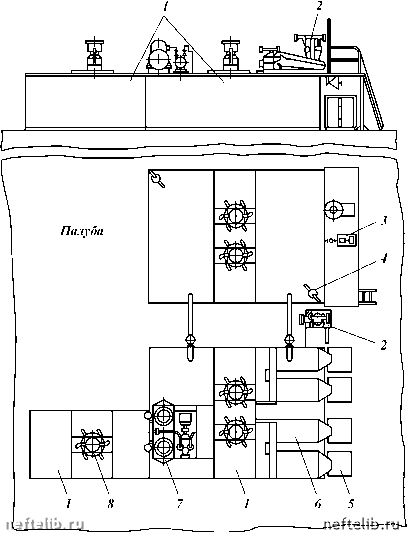

Рис. 25.2. Оборудование для приготовления и циркуляции бурового раствора

оборудование для хранения и транспортирования бентонита, барита и цемента (рис. 25.3), состоящее из бункеров для хранения 7, бункеров-весов 6, гидросмесителей 5, разгрузочного бункера 4, циклонов 3, трубопроводов сжатого воздуха 8 и трубопроводов вентиляции 2. Весь комплекс этого оборудования обвязан трубопроводами 1 с запорной арматурой в единую технологическую схему, обеспечивающую транспортирование сыпучих материалов для приготовления буровых и цементных растворов.

Порошкообразные материале! подают в бункеры с помощью сжатого воздуха. Бункеры снабжены резиновыми грибками для аэрации порошка, который поступает по трубопроводу в разгрузочный бункер, где воздух отделяется от порошка. Наиболее легкие частицы порошка вместе с воздухом поступают в циклоны, где воздух очищается от пыли и выпускается в атмо-

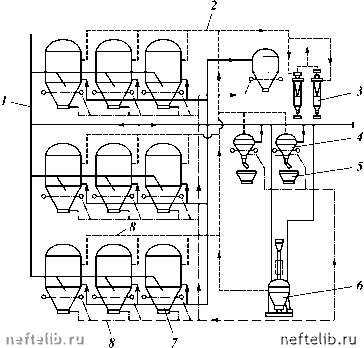

Рис. 25.3. Система приема, хранения и транспортирования порошкообразных материалов

сферу, а порошок, накопившийся в циклонах, периодически выгружается в мешок и подается на склад сыпучих материалов. Поступление и расход порошка контролируются с помощью бункеров-весов. Трубопроводная система пневмотранспорта выполнена так, что обеспечивает подачу сыпучих материалов из любого бункера к оборудованию по приготовлению буровых растворов, а также перемещение их между бункерами. Ниже дана краткая техническая характеристика этой системы:

Максимальная производительность системы, т/мин, при транспортировании:

барита..........................................................................................................................................

бентонита....................................................................................................................................

цемента................................................................

Избыточное давление воздуха, МПа.................

Максимальный расход воздуха, м3/мин ...........

Влажность порошкообразных материалов, %:

барита и цемента...............................................

Максимальная ...................................................

.......... 2

.......... 1

.......... 3

.......... 0,3

.......... 24

.......... 3

.......... 5-8

При приготовлении бурового раствора бентонит или барит подают из разгрузочного бункера в гидросмесители, и приготовленный в гидросмесителях раствор поступает в запасные или рабочие емкости.

В помещении установлено цементировочное оборудование, состоящее из насосных агрегатов, установки для приготовления раствора, манифольда пульта управления процессом цементирования скважины.

Цементировочное оборудование (рис. 25.4) размещено в трюме среднего понтона и состоит из: цементировочного агрегата 5 с насосом 11-Т, продавочного насоса 4, водоподающего блока 3, бункера хранения цемента 1, бункера разгрузки 15, шиберной заслонки 14, распределителя цемента 13, цементно-смесительной воронки 12, приемной емкости цементного растворе 11, мерной емкости для продавочного раствора 9, устройства устья
