Основные размеры (в мм) замков

На наружной и внутренней поверхностях замка не должно быть трещин, волосовин, плен, раковин и расслоений. Вырубка, заварка и заделка дефектных мест не допускаются.

Поверхности упорного уступа ниппеля и упорного торца муфты должны быть гладкими, без заусенцев, забоин и других дефектов. Маркировка на этих поверхностях не допускается. Отклонения от перпендикулярности упорных торцов ниппеля и муфты к оси замковой резьбы не должны быть более 0,10 мм, а отклонения от плоскостности на ширине этих поверхностей - не более 0,07 мм.

Отклонения от перпендикулярности торцов к оси резьбы профиля ТТ не должны быть более 0,06 мм, а отклонения от плоскостности на ширине этих торцов - 0,06 мм.

Замковая резьба, резьба профиля ТТ и трубная резьба треугольного профиля должны быть гладкими, без забоин, выкрошенных ниток, заусенцев, продольных углублений вдоль образующей резьбы и других дефектов, нарушающих непрерывность, прочность и герметичность резьбы.

Несоосность осей замковой и трубной резьбы должна быть не более 0,06 мм в плоскости торца и 1,75 мм на длине 1 м. Несоосность осей конической выточки замковой резьбы и цилиндрической выточки трубной треугольной резьбы не должна быть более 0,6 мм. Несоосность осей резьбы профиля ТТ и конической расточки концов замка ЗШК, ЗУК, предназначенных для соединения с трубами, не должна быть более 0,04 мм.

На ниппелях и муфтах протачивается поясок для маркировки, а на левых замках - второй опознавательный поясок. Правые и левые ниппели и муфты замков ЗУ-120, ЗУ-155, ЗУК-120 и ЗУК-155 должны иметь опознавательную лунку. Замок ЗУК-155 заменен на ЗУК-162 (по ТУ 26-02-1026 - 86).

На ниппеле и муфте каждого замка на поясках для маркировки должна быть нанесена маркировка: товарный знак завода-изготовителя, типоразмер замка, дата выпуска (месяц, год), ГОСТ 5286 - 75.

Резьба замков, поверхности конических расточек и упорные уступы (торцы) для предохранения от коррозии покрываются смазкой по гОсТ 9.014 - 78. Резьба и упорные торцы при транспортировке должны быть предохранены от повреждений.

Каждая партия замков, а также ниппелей и муфт сопровождается документом, удостоверяющим их соответствие ГОСТ 5286 - 75.

Для повышения износостойкости и прочности применяются высокопрочные замки ЗШК-178 с пределом текучести 980 МПа, с резьбой повышенной износостойкости МК148х7,257х1:6-ЗШК-178М (ТУ 26-02-989 - 84).

19.4. БУРИЛЬНЫЕ ТРУБЫ С ПРИВАРЕННЫМИ ЗАМКАМИ

Трубы бурильные с приваренными замками выпускаются по ТУ 14-3-1293 - 84 и по ТУ 14-3-1187 - 83. Условное обозначение труб по ТУ 14-31293 - 84: ПК114х8,56; ПК127х9х9,19.

Размеры, предельные отклонения, масса труб по ТУ 14-3-1293-84 должны соответствовать указанным на рис. 19.14 и в табл. 19.8.

Овальность и разностенность не должны выводить размеры труб за предельные отклонения по наружному диаметру и толщине стенки. На поверхности труб не должно быть плен, раковин, закатов, расслоений, трещин.

Механические свойства труб после высадки и термообработки должны соответствовать указанным в табл. 19.9.

Размеры труб по ТУ 14-3-1187-83 приведены на рис. 19.15 и в табл. 19.10.

Механические свойства труб должны соответствовать группе прочности Д. Наружная и внутренняя поверхности высаженной части труб и места перехода от высаженной части к гладкой части труб не должны иметь резких уступов и складок; переход от высаженной части к гладкой должен быть плавным по всей длине. На внутренней поверхности высаженной части труб (до приварки замков) на длине 40 мм от торца незаполнения металлом не допускаются; на длине более 40 мм допускается одно пологое незаполнение металлом шириной не более 40 мм.

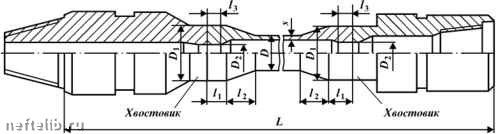

Рис. 19.14. Труба бурильная с ириваренными замками но ТУ 14-3-1293-84

Размеры (в мм) труб с приваренными замками

Механические свойства металлов труб

Таблица 19.9

Наружная поверхность высаженных концов труб перед приваркой должна подвергаться обработке с целью удаления облоя; торцы труб должны быть механически обработаны.

Трубы и замки после приварки должны быть соосны; смещение осей трубы и замка в плоскости сварного стыка не должно превышать 1,2 мм, перекос осей не должен превышать 3,0 мм на 1 м длины.

Зону сварного соединения после удаления наружного и внутреннего грата необходимо подвергать термообработке.

Грат при сварке должен быть полностью удален с наружной и внутренней поверхностей.

Требования к прямолинейности труб, проверке химического анализа и механических свойств стали, к испытанию на растяжение и сплющивание приведены в ГОСТ 631-75.

Временное сопротивление разрыву сварного соединения и твердость в

Рис. 19.15. Труба бурильная с приваренными замками по ТУ 14-3-1187-83
