Группа прочности	Временное сопротивление разрыву, МНа	Нредел текучести, МНа	Относительное удлинение, %	Относительное сужение, %	Ударная вязкость, кДж/м2
	637 686	373 441	16 12	40 40	392 392

Допуск по толщине стенки для труб диаметрами 146, 178, 203 составляет - 12,5 %. Внутренний диаметр (канал) трубы dкан контролируется шаблоном. Разностенность труб диаметрами 219 и 245 мм в одном сечении не должна превышать 10 мм.

На поверхности труб не должно быть дефектов в виде плен, трещин, закатов, расслоений. Допускаются дефекты, обусловленные условиями производства, глубина залегания которых не должна превышать 12,5 % толщины стенки. На концах труб на длине 300 мм дефекты не допускаются. Разрешается запиловка дефектных мест.

Утяжеленные бурильные трубы изготовляются из сталей групп прочности Д и К.

Механические свойства металла труб после нормализации должны соответствовать данным, приведенным в табл. 19.18.

Утяжеленные бурильные трубы горячекатаные рекомендуется применять при бурении скважин средних глубин в несложных геологических условиях.

УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ ТРУБЫ С ЗАМКАМИ УБТСЗ

В некоторых случаях при бурении скважин с целью повышения износостойкости резьбы и прочности резьбового соединения, облегчения процесса ремонта применяют утяжеленные бурильные трубы с замками с коническими стабилизирующими поясками (рис. 19.19). Замок УБТСЗ изготовляется высокопрочным с механическими свойствами, по ГОСТ 5286-75, из стали марок 40ХН, 40ХН12МА. Изношенный замок может быть легко

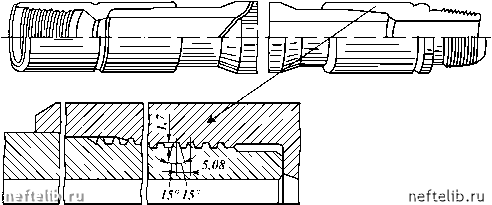

Рис. 19.19. Утяжеленные бурильные трубы с замками УБТСЗ

заменен непосредственно на буровой с использованием установки, размещенной на автомобиле (трубы с замком собирают горячим способом).

ВНИИБТ разработаны конструкции УБТСЗ диаметрами 146, 178, 203 и 229 мм. Трубы соединяются с замком при помощи трапецеидальной резьбы профиля ТТ. Отношение большего диаметра посадки к длине стабилизирующего пояска принято 1,1-1,5, а диаметра охватывающей детали (замка) к охватываемой детали (трубе) - 1,2.

Для повышения износостойкости и прочности резьбовых соединений и экономии легированных сталей применяют УБТ с приваренными высокопрочными концами. Приварка может быть выполнена дуговым методом под слоем флюса или контактной электросваркой. Резьбовые концы длиной 500-1500 мм изготовляют из легированной стали с механическими свойствами, по ГОСТ 5286 - 75, т.е. З-102 вместо З-101 и З-122 вместо З-121. При использовании такого профиля на 20 - 30 % повышаются износостойкость и прочность резьбовых соединений.

Для повышения динамической прочности и износостойкости при бурении в особо тяжелых условиях рекомендуется применять профили резьб МК и СК-90 с увеличенным шагом 7 и 8 мм, основные размеры которых приведены в табл. 19.19. Так, износостойкость резьбы МК-90 с крупным шагом 8 мм повышается на 60-65 %, а предел выносливости - на 25 %.

Резьбу СК-90 с углом профиля 90° рекомендуется применять в нижней части колонны при роторном способе бурения.

19.7. ПЕРЕВОДНИКИ ДЛЯ БУРИЛЬНЫХ КОЛОНН

Переводники предназначены для соединения между собой частей бурильной колонны и присоединения ее к вертлюгу, забойному двигателю, долоту и т.д. Для бурильных колонн изготовляют переводники следующих типов: П - переходные, М - муфтовые, Н -ниппельные.

В зависимости от соотношений диаметров замковых резьб на концах переводники каждого типа могут быть различной конфигурации: цилиндрической, ступенчатой.

Переводники каждого типа и исполнения изготовляют с замковой резьбой как правого, так и левого направления нарезки. Размеры резьбы и требования к ее качеству должны соответствовать ГОСТ 5286-75 для бурильных замков.
