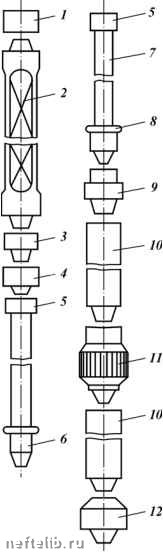

Рис. 5.1. Конструкция бурильной колонны:

1 - верхний переводник ведущей трубы; 2 - ведущая труба; 3 - нижний переводник ведущей трубы; 4 - предохранительный переводник ведущей трубы; 5 - муфта замка; 6 -ниппель замка; 7 - бурильные трубы; 8 - протектор; 9 -переводник переходной на УБТ; 10 - УБТ; 11 - центратор; 12 - наолотный центратор-калибратор

единены друг с другом при помощи замковых резьб, нарезанных в виде ниппеля с одной стороны и в виде муфты - с другой. Посредством переводника нижний конец УБТ соединяется либо непосредственно с долотом, либо с погружным двигателем.

5.1. ФИЗИЧЕСКАЯ МОДЕЛЬ БУРИЛЬНОЙ КОЛОННЫ

Все элементы бурильной колонны постоянно находятся под действием различных по характеру сил:

осевой растягивающей нагрузки от собственного веса и перепада давления на долоте и в забойном двигателе;

осевой сжимающей нагрузки от собственного веса;

усилия, создающего изгибающий момент при вращении колонны;

усилия, создающего крутящийся момент, необходимый для вращения долота в процессе бурения;

усилия реактивного момента забойного двигателя;

силы от действия гидравлического давления бурового раствора в осевом и радиальном направлениях;

сил трения о стенки скважины и обсадной колонны;

осевых нагрузок, возникающих при затяж-и посадках бурильной колонны;

инерционных сил при спускоподъемных операциях; изгибающих усилий в интервалах искривления ствола скважины; изгибающих усилий при морском бурении из-за перемещений бурово-

судна;

усилий от продольных, поперечных и крутильных колебаний из-за неуравновешенности вращающейся бурильной колонны, неустойчивости работы забойного двигателя и неоднородности разбуриваемых пород.

Характер действующих на бурильную колонну сил переменный как по длине, так и во времени. Поэтому практически задачи о напряжениях целесообразно решать лишь для предельных, наиболее опасных случаев с целью выработки конкретных рекомендаций об ограничивающих критиче-

ских параметрах процессов, гарантирующих безаварийную длительную работу качественной бурильной колонны.

Особенностью работы бурильной колонны является то, что она подобно длинному тонкому стержню, подверженному воздействию продольных, поперечных сил и крутящего момента, теряет устойчивость прямолинейной формы равновесия.

Каждая из упомянутых выше сил вследствие значительной длины колонны способна вызвать потерю ее устойчивости. В результате нарушается прямолинейная форма равновесия, и устойчивой становится изогнутая форма равновесия бурильной колонны. Центробежные сил1 вызывают изгиб колонны в форме плоской волнообразной кривой, а крутящий момент придает бурильной колонне форму пространственной спирали. Так, что ось бурильной колонны принимает форму пространственной спирали - изогнутой кривой переменного шага, значение которого возрастает в направлении от забоя к устью скважины.

Действующие на колонну растягивающие осевые силы увеличивают длину полуволны и шаг спирали. Сжимающие осевые силы, наоборот, уменьшают длину полуволны и шаг спирали. Шаг спирали обычно существенно больше длины полуволны, так как крутящий момент незначительно влияет на форму искривления.

Потеря прямолинейной формы равновесия бурильной колонны может привести к значительным ее деформациям, но в условиях скважины значение деформации ограничено стенками скважины, что позволяет вести бурение при искривленной форме равновесия бурильной колонны.

Промысловые материалы убеждают, что соприкосновение изогнутой бурильной колонны со стенками скважины при вращении происходит, как правило, в местах установки замков. Такая форма изгиба объясняется тем, что жесткость замков в несколько раз больше жесткости бурильных труб, и это в значительной степени предопределяет положение мест перегиба оси изогнутой бурильной колонны. Бурильные замки и трубы, соприкасаясь со стенками скважины или обсадной колонны, истираются. В практике бурения отмечается как равномерный, так и односторонний износ замков и труб по наружной поверхности, что может быть объяснено характером вращения колонны в скважине. При вращении изогнутой колонны вокруг оси скважины происходит преимущественно односторонний износ замков и труб. Изгиб колонны в этом случае может быть следствием осевых сжимающих усилий, центробежных сил или крутящего момента. Равномерный износ поверхности замка или трубы происходит при вращении бурильной колонны вокруг собственной оси. Такое вращение возможно при значительном трении колонны о стенку скважины, когда вращение вокруг оси скважины полностью прекращается, а возможность вращения вокруг собственной оси сохраняется.

Вращение изогнутой под действием центробежных сил бурильной колонны вокруг оси скважины не должно приводить к изменению знака напряжения (рис. 5.2). Полуволна abc после поворота колонны на 180° заняла положение abc без изменения знака кривизны, а следовательно, и напряжения. Однако такое представление идеализировано. На самом деле при числах оборотов, близких к критическим, которые зависят от длины колонны и формы равновесия, при вращении колонны будут наблюдаться удары труб о стенки скважины с возможным изменением знака их кривизны. По этой же причине могут возникнуть и дополнительные воздейст-

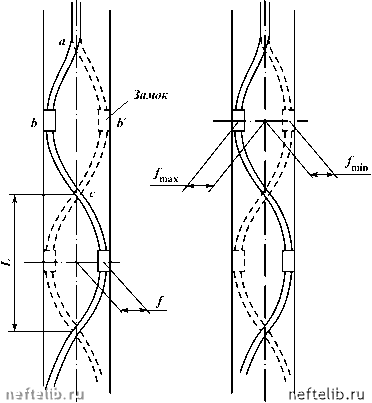

Рис. 5.2. Схема действия на бурильную колонну центробежных сил и крутящего момента

вия на колонну различных импульсов продольных и поперечных колебаний.

Возникновению переменных напряжений в бурильной колонне способствует эксцентричное расположение труб в скважине, так как в этом случае при вращении колонны значение прогиба f полуволны, возникшей под действием центробежных сил, изменяется от fmax до fmin (см. рис. 5.2). При этом варьируют значения изгибающих напряжений за время одного оборота, что сопровождается ударами труб о стенку скважины с возможным изменением знака их кривизны. Аналогичные явления будут происходить, если в колонне имеется кривой элемент или резьбы труб несоосны. При значительном трении труб о стенки скважины может происходить их качение по стенке, сопровождающееся знакопеременным изгибом.

Если бурильная колонна вращается вокруг собственной оси, то имеют место знакопеременные изгибающие напряжения.

Реальная форма изгиба бурильной колонны достаточно сложная и изменяется для различных ее участков в зависимости от скорости вращения, действующих сил, расположения в скважине и т.д. Очевидно, что форма изгиба будет та, которая требует наименьшей затраты энергии.

При определенных условиях, когда частота собственных колебаний бурильной колонны совпадает с частотой колебаний возмущающих сил, зависящих от типа долота, скорости его вращения, осевой нагрузки, пуль-
