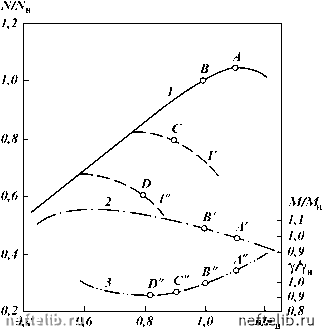

Главная Переработка нефти и газа 23.2. ВЫБОР ДВИГАТЕЛЕЙ СИЛОВЫХ ПРИВОДОВ ДВИГАТЕЛИ ВИУТРЕИИЕГО СГОРАНИЯ В буровых установках применяют ДВС, эксплуатируемые на тяжелом топливе или газе. Двигатели, работающие на легком топливе (бензине или керосине), не применяют из-за их неэкономичности. Соответствие ДВС заданным условиям работы определяется его внешней характеристикой и конструкцией. Внешней, или механической, характеристикой ДВС называют изменение мощности, крутящего момента и расхода топлива в зависимости от частоты вращения коленчатого вала. ДВС могут работать при изменении массового соотношения количеств воздуха и топлива в сравнительно небольшом диапазоне - от 15:1 («бедная» смесь) до 11:1 («богатая» смесь); этим и объясняется, что крутящий момент, развиваемый этими двигателями, почти постоянен. Работу ДВС регулируют изменением подачи топлива. Если подача топлива ограничена и применяется «бедная» смесь, то частота вращения уменьшается и двигатель не развивает полной мощности; такую характеристику называют частичной. Приемистость и приспособляемость ДВС определяются конструкцией системы подвода топлива и воздуха, а также моментом инерции вращающихся частей шатунно-поршневой группы. Эту группу быстроходных двигателей облегчают, благодаря чему рассматриваемые двигатели имеют большую приемистость, чем тихоходные. С увеличением коэффициента собственной приспособляемости двигателя возрастает устойчивость его работы при переменных режимах нагрузки, что особенно важно для двигателей, приводящих в движение буровые лебедки. Обычно в заводской характеристике ДВС указывают его номинальную мощность. Номинальной мощностью ДВС называют мощность нового двигателя, полученную во время заводских стендовых испытаний при определенной (номинальной) частоте вращения пн (точка В на рис. 23.1); при этом двигатель развивает номинальный момент (точка В) при номинальном расходе топлива (точка В") и нормальных окружающих условиях (атмосферное давление 760 мм рт. ст., температура воздуха +20 °С, влажность 70 %). Согласно нормам для подъемной части буровых установок следует использовать режим работы ДВС при котором он развивает 80 % номинальной мощности (точка С) при меньшем расходе топлива (точка С"). При длительных режимах работы ДВС на приводе насосов и ротора рекомендуют использовать только 60 % номинальной мощности (точка D), что достигается уменьшением подачи топлива, обеспечивающим наиболее экономичный режим работы (точка D"). При форсировании ДВС может развить и большую мощность (точка А). Однако этот режим связан с повышенным расходом топлива (точка А") и снижением момента (точка А) вследствие увеличения внутренних потерь в двигателе. При таком режиме срок службы ДВС резко уменьшается и использование его неэкономично. Недостатком ДВС является то, что их нельзя запускать под нагрузкой - необходимо устанавливать в трансмиссиях муфты, позволяющие включать их на ходу; кроме того, мощность двигателя зависит от давления, температуры и влажности окружающего воздуха. Тепловая энергия, потребляемая ДВС на буровых, составляет 40 - Рис. 23.1. Внешние характеристики ДВС: 1 - мощность; Г, 1" - мощность при работе на частных характеристиках; 2 - крутящий момент; 3 - удельный расход топлива (М/Мн, М/Мн, п/пн, у/ун - соответственно относительные мощность, крутящий момент, частота вращения и расход топлива) 60 МДж/ч при КПД, равном 0,25 - 0,35 (в зависимости от конструкции и состояния двигателя), а часовой расход топлива составляет 250 - 350 г/(кВт-ч). Наиболее широко распространены дизели с наддувом, однако не любой их тип можно использовать в буровой установке. ДВС должен быть приспособлен к работе на переменных режимах и длительной работе на холостом ходу. ЭЛЕКТРОДВИГАТЕЛИ Под внешней, или механической, характеристикой электродвигателя подразумевают зависимость крутящего момента от частоты вращения, напряжения, частоты тока и магнитного потока в якоре. В каталогах указывают номинальные пусковые и рабочие характеристики, т.е. мощность, крутящий момент, скольжение и КПД двигателя при номинальных напряжениях и частоте переменного тока на клеймах двигателя и температуре окружающей среды 20 °С. Так как мощность двигателя определяется температурой нагрева его обмотки, то в зависимости от температуры окружающей среды и условий охлаждения электродвигатель может развивать мощность, отличающуюся от указанной в каталоге. В буровых установках для привода главных и вспомогательных исполнительных механизмов применяют электродвигатели следующих типов: асинхронные трехфазного переменного тока с короткозамкнутым или фазным ротором; синхронные трехфазного переменного тока; постоянного тока с разными схемами возбуждения. Различают три типа внешних характеристик электродвигателей (рис. 23.2): Рис. 23.2. Внешние характеристики электродвигателей: 1 - синхронного; 2 - асинхронного; 3 - постоянного тока (А, А - номинальный момент) абсолютно жесткая (линия 1) - частота вращения при изменении момента постоянна; такую характеристику имеют синхронные электродвигатели; жесткая (кривая 2) - с увеличением момента частота вращения уменьшается незначительно; такой характеристикой обладают асинхронные двигатели переменного тока и двигатели постоянного тока параллельного и независимого возбуждения; гибкая (кривая 3) - при небольшом изменении момента значительно изменяется частота вращения; такой характеристикой обладают двигатели постоянного тока последовательного возбуждения. Частота вращения электродвигателя и развиваемый им момент могут изменяться автоматически без воздействия каких-либо внешних регуляторов; в этом случае автоматическим регулятором является противоэлектро-движущая сила самого двигателя. Естественные характеристики электрических двигателей можно изменять с помощью регулирующих устройств, на которые воздействует оператор; такие характеристики называют искусственными. При выборе двигателя для силового привода важно знать, как будут изменяться его основные параметры, т.е. крутящий момент M, частота вращения п и мощность N в зависимости от изменения напряжения и частоты тока в питающей сети. В асинхронных электродвигателях переменного трехфазного тока параметры изменяются по следующим зависимостям. Скольжение номинальное S = - Пн)/ где - пс = 60 z - синхронная частота вращения, мин - 1; f - частота тока (для промышленных сетей f = 50 Гц); z - число пар полюсов. Крутящий момент M пропорционален квадрату питающего напряжения, поэтому рассматриваемый привод весьма чувствителен к колебаниям напряжения. Максимальный крутящий момент обратно пропорционален квадрату частоты тока сети. Для силовых приводов буровых установок с питанием от общепромышленных сетей переменного тока при допускаемом колебании напряжения от +5 до - 10 % максимальный момент может уменьшаться до 0,8 номинального, указанного в каталогах. При пуске электродвигателей сила тока увеличивается, а напряжение в сети падает ниже допустимых пределов. В связи с этим асинхронные двигатели должны обладать высокой перегрузочной способностью даже в период падения напряжений и возрас- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 [ 276 ] 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 |
||
