дет проблемы при следующем долблении. Но если этот угол добавляют каждые 5 м проходки и искривление 10° достигается в интервале 100 м, то это значит, что первые 50 м пройдены с темпом искривления 20°/100 м (10-100:50 = 20).

Создание желобов в резко искривленных интервалах ствола скважины является серьезным осложнением.

Когда анализируют инклинометрические данные, следует учесть как вертикальные, так и горизонтальные изменения траектории ствола. Если набор кривизны произведен плавно от 8 до 12°/25 м, то темп набора угла составляет 1,7°/10 м. Но если в это же время азимутальное направление скважины изменено на 25°, то желобообразующий фактор становится почти 2,5°/10 м (или более 20°/100 м), а ствол имеет вид спирали или штопора.

В верхней части сильно искривленных скважин могут образоваться желоба в форме замочной скважины (рис. 9.12). Вес бурильной колонны под сильно искривленным участком ствола создает боковое усилие со стороны труб на стенку скважины, в результате чего в этом месте вырабатывается желоб небольшого диаметра, через который трудно проходит инструмент и утяжеленные бурильные трубы. Когда бурильная колонна поднимается или спускается, ее может заклинить в этой замочной скважине и для извлечения потребуется провести длительные дорогостоящие операции. Если ствол скважины обсажен, то колонна может быть протерта, пока будет буриться нижняя часть ствола. По этим причинам быстро набирать кривизну безопаснее в нижних интервалах ствола, чем в верхних.

Влияние геологических факторов. Иногда проходимые породы имеют тенденцию отклонять долото. Его управление становится более трудным при бурении через слоистые породы, которые залегают не горизонтально.

Когда угол падения пород (угол между плоскостью напластования и горизонтальной плоскостью) меньше 45°, долото стремится отклониться в сторону восстания пласта или принять положение, перпендикулярное к на-

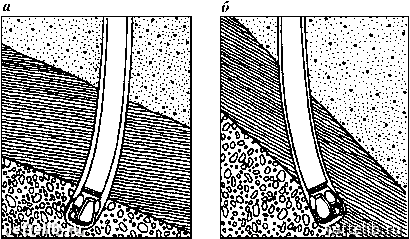

Рис. 9.13. Искривление скважины под влиянием пластов с углом падения менее 45° (а) и более 45° (б)

пластованию (рис. 9.13, а). Если угол падения больше 45°, то долото имеет тенденцию бурить вниз по падению пласта, или стремится принять положение, параллельное напластованию (рис. 9.13, б). Иногда скважину планируют, используя эти тенденции долота. В других случаях для предотвращения влияния пород необходимо использовать жесткие забойные компоновки.

Долото также имеет тенденцию отклоняться в горизонтальном направлении параллельно наклонному напластованию вследствие разной прочности проходимых пород. Этот эффект называют «блужданием». Даже там, где напластование горизонтальное, вращаемое вправо долото имеет тенденцию двигаться вправо в искривленной скважине («уход» долота).

«Блуждание» и «уход» долота труднее контролировать, чем изменения вертикального направления, потому что они не могут быть скорректированы простым изменением вращения или нагружения забойной компоновки.

Если жесткая компоновка не обеспечивает контроль за «блужданием» или «уходом» долота, обычно требуется отклоняющий инструмент. В большинстве случаев, однако, бурильщик может предвидеть влияние геологических факторов или «уход» долота и компенсировать это проводкой скважины, например, в точке начала искривления выбрать направление, которое отличается от показанного на плане (обычно влево) и использовать «уход» долота для проводки ствола к цели.

Гидравлика. Как правило, направленное бурение наиболее эффективно при высокой скорости проходки, при которой требуются высокие давления циркуляции для очистки скважины от шлама.

Однако чтобы достичь наилучших общих результатов при наименьшей стоимости, бурильщик должен учитывать многие факторы, такие, как скорость проходки, изменение угла искривления, ожидаемый абразивный износ или прихват бурильного инструмента, регулирование давления.

Скорость проходки, например, ограничивают, когда набирают кривизну, так как нагрузка на долото совместно с давлением циркуляции должны быть ограничены, чтобы контролировать интенсивность отклонения ствола. В искривленных интервалах, особенно в стволах с большим углом наклона, шлам имеет тенденцию оседать на нижней стенке ствола. Бурильная колонна также провисает на нижнюю стенку, ухудшая очистку восходящим потоком бурового раствора. Стабилизаторы помогают частично решить проблему, удерживая бурильную колонну на некотором удалении от стенки ствола скважины.

Увеличение скорости циркуляции может заставить компоновку отклоняться слишком быстро или блуждать.

Трение. В сильно искривленных скважинах большая часть веса бурильной колонны приходится на нижнюю стенку ствола. Возникающее в результате этого трение требует большей мощности на вращение бурильной колонны и увеличивает опасность истирания замков, изнашивания и поломки труб. В мягких породах это даже может привести к образованию желоба на нижней стенке ствола.

Трение бурильной колонны о стенки ствола не может быть исключено полностью, но его можно уменьшить посредством использования нефте-эмульсионных буровых растворов.

Трение также затрудняет спуск обсадных колонн в направленные скважины. Колонна ложится на нижнюю стенку ствола, в результате чего

цемент плохо распределяется по заколонному пространству. Используя безмуфтовые обсадные колонны и центраторы, можно уменьшить трение в скважинах; центраторы также улучшают распределение цемента за колонной посредством отвода ее от стенки ствола.

9.4. ЗАБОЙНЫЕ КОМПОНОВКИ

ДЛЯ БУРЕНИЯ НАПРАВЛЕННЫХ СКВАЖИН

Наиболее предпочтительно в интервале набора кривизны ствола скважины применять укороченный забойный двигатель. В целях увеличения зенитного угла при бурении забойным двигателем используют различные компоновки низа бурильных колонн (КНБК) в соответствии с геолого-техническими условиями бурения (рис. 9.14).

Для увеличения зенитного угла рекомендуются следующие компоновки:

1) долото, забойный двигатель, переводник с перекошенными осями присоединительных резьб и утяжеленные бурильные трубы (рис. 9.14, а); угол перекоса осей присоединительных резьб переводника обычно 1,5-3°, длина УБТ (при коротких турбобурах) 12-25 м;

2) долото, секционный турбобур, секции которого соединены под углом 0,5-1,5° (рис. 9.14, б);

3) долото, наддолотный калибратор, турбинный отклонитель, УБТ (рис. 9.14, е); рекомендуется использовать отклонитель с углом перекоса 1 -2°;

4) долото, отклонитель, переводник с перекошенными осями присоединительных резьб и бурильные трубы (рис. 9.14, г); при сборке такой компоновки вогнутые стороны переводника и отклонителя должны быть обращены в одну сторону;

5) долото, турбобур, отклонитель Р-1 и бурильные трубы (рис. 9.14, Э); угол перекоса осей резьбы отклонителя, соединяющей отклонитель с турбобуром, рекомендуется принимать равным 1,5-3°;

6) долото, турбобур с металлической накладкой на корпусе, переводник с перекошенными осями соединительных резьб, устанавливаемый в плоскости накладки, обычные или утяжеленные трубы (рис. 9.14, е);

7) долото, турбобур с установленной на ниппеле эксцентричной металлической или резиновой накладкой и обычные или утяжеленные бурильные трубы (рис. 9.14, ж).

Различная интенсивность искривления ствола скважины достигается за счет изменения угла перекоса осей присоединительных резьб переводника и длины прямого переводника, размещаемого между долотом и от-клонителем. При использовании эксцентричного ниппеля не следует устанавливать на шпинделе турбобура переводник длиной более 0,3 м.

Проектирование отклоняющих компоновок включает: выбор компоновки, расчет ее геометрических размеров и проверочный расчет. Компоновку выбирают в зависимости от геологического разреза, ожидаемого состояния ствола скважины и требований точности искривления. Компоновки 1 и 3 рекомендуется применять при бурении скважины в устойчивых геологических разрезах, где не ожидается значительное увеличение диаметра ствола. Предпочтительнее компоновка 3, так как она позволяет при одинаковой интенсивности искривления получать более высокие показатели бурения - механическую скорость и проходку на долото. Компоновки 4
