Принцип работы устройства основан на нанесении ударов по прихваченному инструменту и создании осевых нагрузок на него при выходе зубчатых секторов из зацепления. Удары наносятся сверху или снизу в зависимости от необходимости проведения определенных технологических операций.

Операции по ликвидации прихватов с помощью УЛП-190-1 проводятся в соответствии со специальной инструкцией.

Гидравлические устройства

К числу гидромеханических устройств ударного действия относятся гидравлические яссы открытого типа ЯГ-146, ЯГ-95 (табл. 7.7), выпускаемые серийно с комплектами испытателей пластов КИИ2М-146 и КИИ2М-95, и яссы закрытого типа ЯГЗ-146, ЯГЗ-127 (табл. 7.8), разработанные в СевКавНИПИнефти.

Принцип работы этих яссов заключается в передаче прихваченной части колонны осевых ударных нагрузок, направленных вверх. Для удара используется энергия деформации, накопленная при растяжении свободной части колонны бурильных труб.

На рис. 7.15 показана схема ясса ЯГ-146, состоящего из корпуса 3, внутри которого размещен грузовой шток 2, находящийся в постоянном шлицевом зацеплении с корпусом нижнего штока б, проходящего через двухстороннее манжетное уплотнение 8. Между выступами штоков 2 и б установлены седло 5 и резиновая уплотнительная втулка 4. Сверху на грузовой шток 2 навинчен переводник 1, а снизу в корпус 3 - переводник 7. При передаче растягивающей нагрузки подвижные детали перемещаются вверх, а резиновая втулка 4 плотно садится на уплотнительный корпус седла 5, благодаря чему образуется замкнутая атмосферная камера между уп-лотнительными манжетами 8 и конусом. С этого момента детали могут пе-

Таблица 7.7

Техническая характеристика яссов открттого типа

ремещаться вверх при условии приложения растягивающей сил1, большей, чем произведение гидравлически не уравновешенной площади на гидростатическое давление столба бурового раствора, заполняющего скважину. Эта сила для яссов ЯГ-146, ЯГ1-146 и ЯГ-95 составляет соответственно 9,6-106; 5,8-104 и 3,8-104 Н на 10 МПа гидростатического давления.

При натяжении колонны бурильных труб, превышающем силу, необходимую для растяжения ясса, шток ясса начинает перемещаться вверх относительно корпуса. В момент, когда резиновая втулка окажется выше радиальных отверстий в корпусе, давление под резиновой втулкой станет равным гидростатическому, поэтому сопротивление движению исчезнет и подвижные детали под действием энергии упругого растяжения колонны бурильных труб резко переместится вверх, нанося удар по утолщенной верхней части корпуса в направлении снизу вверх. Если при этом прихваченная часть инструмента не освободилась, то ясс сжимают повторно с последующим натяжением колонны труб.

Таким образом, ясс обеспечивает создание серии ударов, значение которых, при прочих равных условиях, зависит от натяжения и жесткости колонны бурильных труб и может в 3-4 раза превышать сил1 растяжения. Например, при скорости подъема 22 см/с сила удара может достигать 20-40 тс.

В некоторых случаях максимальная растягивающая сила, передаваемая на ясс, может быть ограничена прочностью бурильных труб, что сокращает область применения ясса на глубине скважины 3-4 тыс. м.

Основной недостаток гидравлических яссов открытого типа заключается в том, что тормозная камера сообщается с затрубным пространством и заполнена буровым раствором, поступающим из скважины. Вследствие этого эффективность работы таких устройств существенно зависит от значения гидростатического давления в зонах их установки и качества бурового раствора.

Яссы закрытого типа более эффективны, так как тормозная камера у них заполнена вязким маслом и герметично изолирована от внешней среды. Благодаря этому исключается заклинивание штока шламом, а значение нагрузки, создаваемой в яссе, не зависит от гидростатического давления в скважине. Кроме того, заполнение тормозной камеры маслом различной вязкости дает возможность выбирать необходимое значение удара.

Эти особенности конструкции и принципа действия расширяют пределе! работы ясса по давлению в скважине и способствуют увеличению надежности его работы.

На рис. 7.16 приведена схема ясса закрытого типа ЯГЗ-127, корпус которого состоит из переводника 1, кожуха 8 и переводника 10, соединенных на металлических резьбах. В корпусе размещены полете штоки 3, 4, 9, поршень 6, гайка 7 и гидравлическое сопротивление, состоящее из корпуса 5, имеющего стержневую систему лабиринтных зазоров и обратный клапан. В качестве уплотнительных элементов использованы резиновые кольца круглого сечения и специальная резиновая втулка. Между штоками 3, 4 и поршнем 6 образована замкнутая камера, которая через пробки 2 заполняется авиамаслом МС-20.

В процессе спуска ясс находится в растянутом положении (см. рис. 7.16). Благодаря шестигранному зацеплению между штоками 3 и кожухом 8 через бурильные трубы вращение передается расположенному ниже оборудованию при докреплении ясса к прихваченной колонне труб.

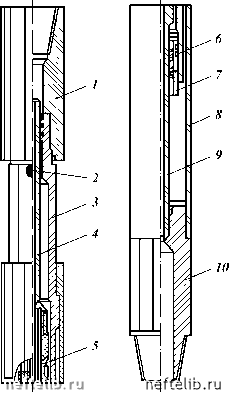

Рис. 7.16. Схема гидравлического ясса крттого типа ЯГЗ

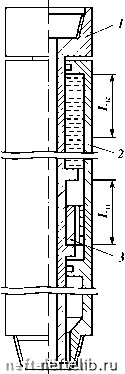

Рис. 7.17. Схема гидравлического ясса конструкции ВНИИБТ:

1 - шток; 2 - корпус; 3 - поршень; Lо -длина тормозной камеры; Lк - длина свободного хода штока

При передаче механической сжимающей нагрузки ясс сжимается на длину рабочего хода, при этом корпус 5 входит в полость штока 3 и масло перетекает из надпоршневого пространства в подпоршневое без сопротивления благодаря наличию обратного клапана в системе гидравлического сопротивления.

Ясс срабатывает под действием натяжения колонны бурильных труб, при этом шток 3 перемещается вверх, а масло перетекает по лабиринтному зазору корпуса 5.

В результате значительного гидравлического сопротивления перетоку тормозной жидкости нижняя часть колонны бурильных труб перемещается медленнее верхней, которая растягивается, накапливая упругую энергию деформации растяжения.

Гидравлический ясс закрытого типа разработан во ВНИИБТ (рис. 7.17). Ясс состоит из корпуса 2, внутри которого имеются две ступенчатые камеры, и штока 1 со смонтированным на нем поршнем 3. Корпус сверху и снизу герметизирован уплотнениями, а камеры заполнены маслом. При заряженном состоянии ясса поршень находится в крайнем нижнем поло-
