емкости ЦС, механических и гидравлических перемешивателей, поршневого насоса. Выпускается несколько типов БПР, отличающихся вместимостью бункеров для хранения материалов.

Наиболее широко применяется БПР-70 (Хадыженский машзавод). Он представляет собой (рис. 6.6) два цельнометаллических бункера 1, которые оборудованы разгрузочными пневматическими устройствами 7, резинотканевыми гофрированными рукавами 3 и воздушными фильтрами 2. В комплект БПР входит выносной гидроэжекторный смеситель 4, который монтируется непосредственно на емкости ЦС и соединяется с бункером гофрированным рукавом.

Бункера предназначены для приема, хранения и подачи порошкообразных материалов в камеру гидроэжекторного смесителя. Они представляют собой цилиндрические резервуары с коническими днищами и крышей, которые установлены на четырех приваренных к раме 5 стойках 6. Порошкобразный материал подается в них из автоцементовозов по трубе, закрепленной на внешней поверхности цилиндрической части бункера.

К коническому днищу прикреплено разгрузочное устройство, включающее аэратор, поворотную шиберную заслонку и воздушный эжектор. На крыше бункера установлен воздушный фильтр.

Выносной гидроэжекторный смеситель состоит из корпуса с тремя патрубками. К верхнему патрубку крепится прием для поступающего из бункера или через воронку порошкообразного материала. В левом патрубке установлены сменный твердосплавный штуцер и труба для подачи жидкости от насоса. К правому патрубку прикреплены диффузор и сливная труба.

При прохождении подаваемой насосом жидкости через штуцер в камере гидроэжекторного смесителя создается вакуум. В результате этого порошкообразный материал из бункера поступает по резинотканевому гофрированному рукаву в камеру.

Принцип действия БПР состоит в следующем (рис. 6.7). Порошкообразный материал (глина, барит и др.), привезенный на скважину автоцементовозом, загружается в силосы 1 пневмотранспортом при помощи компрессора. Поступая в силос, материал отделяется от воздуха, а воздух выходит в атмосферу через фильтр 2. При необходимости подачи порошкообразного материала в гидроэжекторный смеситель вначале аэрируют материал в силосе, чтобы исключить его зависание при опорожнении силоса, затем открывают шиберную заслонку, в результате чего обеспечивается доступ материалов в гофрированный шланг.

Жидкость, прокачиваемая насосом через штуцер гидросмесителя, в камере последнего создает разрежение, а так как в силосе поддерживается атмосферное давление, то на концах гофрированного шланга возникает перепад давления, под действием которого порошкообразный материал перемещается в камеру гидросмесителя, где смешивается с прокачиваемой жидкостью. Воронка гидросмесителя служит для ввода материала в зону смешивания вручную. В обычном случае ее патрубок закрыт пробкой.

Технология приготовления бурового раствора из порошкообразных материалов представляет собой ряд последовательных операций, включающих расчет компонентного состава, подготовку материала к выгрузке из бункеров БПР и транспортирование его в зону смешения, дозированное введение материала в дисперсную среду, диспергирование компонентов и гомогенизацию готового раствора.

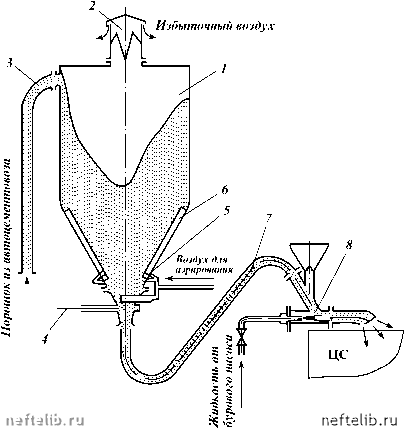

Рис. 6.7. Схема работы блока:

1 - силос; 2 - фильтр; 3 - загрузочная труба; 4 - разгрузочное устройство; 5 рования; 6 - аэродорожка; 7 - подводящий шланг; 8 - гидросмеситель

система аэри-

Для осуществления такого технологического процесса описанное выше оборудование обязывают в единую систему (рис. 6.8).

Приготовляют новую порцию раствора в последней емкости ЦС, на которой устанавливают гидроэжекторные смесители с воронками и гидравлический диспергатор. Буровые насосы обязывают с блоками приготовления раствора таким образом, чтобы они могли подавать раствор в диспер-гатор по линии высокого давления, а в гидроэжекторные смесители - по линии низкого давления. Схема движения жидкости может быть следующей:

а) емкость ЦС - буровой насос - линия высокого давления через задвижку 6 - гидравлический диспергатор - емкость ЦС;

б) емкость ЦС - буровой насос - линия высокого давления через задвижку 6 - диспергатор - гидроэжекторный смеситель - емкость ЦС;

в) емкость ЦС - буровой насос - линия низкого давления через задвижку 11 - гидроэжекторный смеситель - емкость ЦС;

г) емкость ЦС - буровой насос - линия низкого давления через задвижку 11 - емкость ЦС.

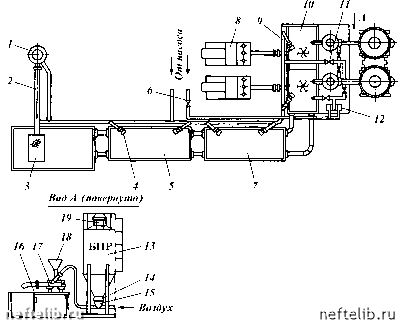

Рис. 6.8. Современная технологическая схема приготовления бурового раствора:

1 - приемная воронка; 2 - растворопровод; 3 - блок очистки; 4, 10 - перемешивающие устройства, соответственно гидравлические и механические; 5 - промежуточная емкость; 6, 11 -задвижки высокого и низкого давления соответственно; 7 - емкость с поперечным желобом; 8 - буровые насосы; 9 - приемная емкость; 12 - гидравлический диспергатор; 13 - бункер блока приготовления раствора; 14 - аэрирующее шиберное устройство; 15 - разгрузочное пневматическое устройство; 16 - площадка; 17 - гидросмеситель; 18 - воронка; 19 - фильтр

Первый этап приготовления бурового раствора - это расчет компонентного состава. Для водоглинистого раствора обычно используют два-три компонента: глинопорошок и воду; глинопорошок, воду и порошкообразный барит. Количество глинопорошка для получения неутяжеленной водо-глинистой суспензии выбирают в соответствии с табл. 6.5, количество гли-нопорошка и порошкообразного барита (в кг) для получения 1 м3 утяжеленной суспензии - в соответствии с табл. 6.6.

Второй этап - приготовление водоглинистой суспензии. В емкость ЦС заливают воду в количестве, примерно равном половине объема приготовляемой порции раствора.

На гидроэжекторном смесителе устанавливают штуцер в соответствии с подачей насосов:

Подача насосов, л/с ....................................................................................... 35 15-35 15

Диаметр штуцера в эжекторном смесителе, мм ...................................... 40 25 20

Воздух для аэрации порошка в бункере БПР подают в течение 5-7 мин при давлении воздуха 0,02-0,03 МПа.

Буровой насос включают по схеме емкость - гидравлический диспер-гатор - гидроэжекторный смеситель - емкость. При этом значение давления на выкиде насоса должно составлять 13-15 МПа, а вакуума в камере эжекторного гидросмесителя - не менее 0,02 МПа.

После предварительной аэрации открывают воздушный вентиль и подают воздух в гофрированный рукав БПР. Таким способом регулируют зна-
