Техническая характеристика плашечных превенторов, выпускаемых Воронежским механическим заводом и ОАО «Станкотехника»

УНИВЕРСАЛЬНЫЕ (КОЛЬЦЕВЫЕ) ПРЕВЕНТОРЫ

Кольцевые превенторы предназначены для герметизации устья скважины при наличии колонны труб или в отсутствие ее.

Установлена следующая система обозначения кольцевых превенторов: ПУ - превентор кольцевой (универсальный); конструктивное исполнение;

1 - с конической наружной поверхностью уплотнителя;

2 - со сферической наружной поверхностью уплотнителя; диаметр условный прохода, мм;

рабочее давление, МПа.

Кольцевой уплотнитель универсального превентора должен позволять: протаскивание колонны труб общей длиной не менее 2000 м при давлении в скважине не более 10 МПа с замковыми муфтовыми соединениями со специальными фасками, снятыми под углом 18°; расхаживание и проворачивание колонны; открытие и закрытие превентора на расчетное число циклов; быструю замену кольцевого уплотнителя без демонтажа превен-тора.

Универсальный превентор ПУ1-230х35 (рис. 21.16) состоит из корпуса 3, крышки 1 , плунжера 5, кольцевого уплотнителя 4, втулки 9. Корпус, плунжер и крышка - стальные отливки ступенчатой формы. Крышку ввинчивают в корпус с помощью прямоугольной резьбы. Кольцевой уплотнитель - массивное резиновое кольцо, армированное металлическими вставками двутаврового сечения.

Корпус, плунжер и крышка образуют в превенторе две гидравлические камеры а и б, изолированные манжетами. Камера а - распорная и служит для открытия превентора, камера б - запорная и служит для его закрытия. Под давлением масла, подаваемого в запорную камеру из системы гидроуправления, плунжер движется вверх, перемещая кольцевой уплотнитель; последний при этом герметизирует устье скважины вокруг любой части бурильной колонны, а также в ее отсутствие. Для открытия пре-

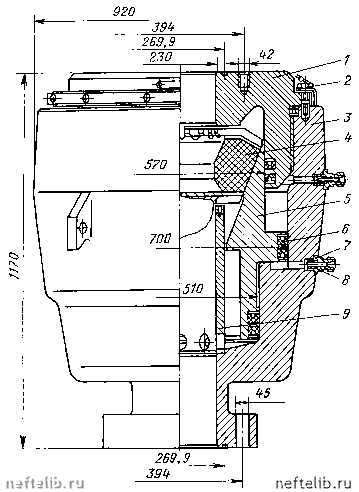

Рис. 21.16. Универсальный превентор ПУ1-230х35:

1 - крышка; 2 - ограничитель; 3 - корпус; 4 - кольцевой уплотнитель; 5 - плунжер; 6 манжета; 7 - уплотнительное кольцо; 8 - штуцер; 9 - втулка

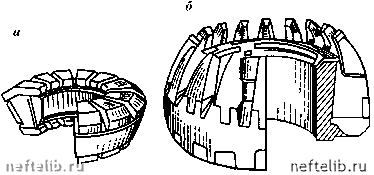

Рис. 21.17. Уплотнители кольцевых превенторов типа ПУ1 (я) и типа ПУ2 (б)

вентора масло подается в распорную камеру, плунжер перемещается вниз, кольцевой уплотнитель расширяется, принимая первоначальную форму. Жидкость из запорной камеры вытесняется в сливную линию гидравлического управления.

Уплотнители (рис. 21.17) обеспечивает герметизацию устья при спущенных в скважину трубах диаметром до 194 мм. Время закрытия превен-тора - 30 с.

Конструкция универсальных превенторов ПУ1-280х35, ПУ1-350х35 аналогична конструкции ПУ1-230х35.

ВРАЩАЮЩИЕСЯ ПРЕВЕНТОРЫ

Превенторы вращающиеся (ПВ) предназначены для автоматической герметизации устья скважины вокруг любой части бурильной колонны, в том числе ведущих, утяжеленных, насосно-компрессорных, а также замковых соединений бурильных труб, при ее вращении, расхаживании, наращивании и выполнении спускоподъемных операций. Устанавливают

ПВ над блоком превенто-ров взамен разъемного желоба для отвода бурового раствора к блоку очистки циркуляционной системы буровой установки.

ПВ применяют при бурении с промывкой аэрированным буровым раствором, продувкой газообразными агентами, обратной промывкой, регулированием дифференциального давления в системе скважина - пласт, а также при вскрытии продуктивных пластов на «равновесии» и с депрессией в климатических условиях широкого диапазона зон по ГОСТ 15150- 69.

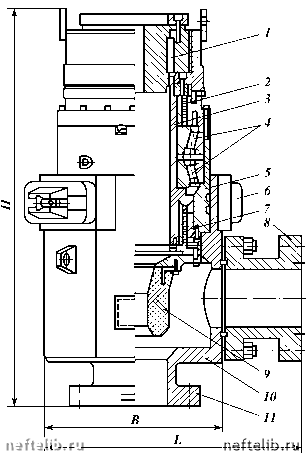

Рис. 21.18. Роторный герметизатор ЦКБ «Титан»:

1 - вкладыш; 2, 7 - уплотнения; 3 - ствол; 4 - роликоподшипники радиально-упорные;

5 - корпус съемного патрона;

6 - байонетная гайка; 8 - боковой отвод с фланцем; 9 - уплотнитель герметизатора; 10 - корпус герметизатора; 11 - присоединительный фланец
