Размеры шарошечных долот но их номинальному диаметру (мм)

(в основном в долотах диаметрами до 190 мм); опора негерметизиро-ванная.

Отечественной промышленностью выпускаются трехшарошечные долота трех классов, 13 типов, нескольких десятков модификаций, 26 размеров, более 150 (включая опытные долота) моделей.

Наименьшее число типов, модификаций и моделей приходится на ма-л1е (диаметрами 76-151 мм) и большие (диаметрами 346 - 490 мм, особенно 445 и 490 мм) размеры.

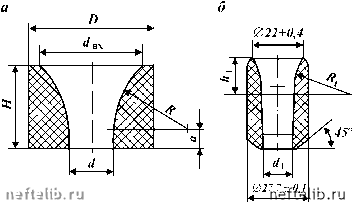

Рис. 18.7. Сонла (насадки) для шарошечных долот марок (а) и НКВ (б)

Переменные параметры (мм) сопла ПКВ

В наиболее широком ассортименте (по числу серий, классов, типов, модификаций и моделей) изготовляют долота диаметром 190 (190,5) мм и особенно 214 (215,9) мм. Это объясняется наибольшим объемом проходки для указанных диаметров ствола скважины и многообразием свойств пород, встречающихся при бурении таких стволов.

В табл. 18.1 показана динамика изменения значений и общего числа размеров шарошечных долот в течение ряда лет по период действия устанавливаемых эти значения документов отраслевых нормалей и ГОСТов. Как видно из табл. 18.1, размерный ряд долот с 1975 г. по 1984 г. существенно изменился.

За это время было введено много новых размеров, в основном соответствующих международному стандарту.

Сопла (насадки) выполняют двух модификаций: НД (рис. 18.7, а) или НКВ (рис. 18.7, б). Сопло НД выполняется укороченным с относительно крутым сужением внутреннего радиального профиля проходного канала, характеризующимся радиусом кривизны R1. Значения этого и других параметров, обозначенных на рис. 18.7, зависят от номера (размера) сопла (табл. 18.2).

Большинство долот с опорой качения в настоящее время выпускается в соответствии с ГОСТ 20692 - 75 серии 1АВ (см. рис. 18.6, в).

К первому классу относятся пять типов со стальным выфрезерован-ным вооружением: М, МС, С, СТ и Т. Наименование типа совпадает с первой буквой в шифре после цифрового обозначения диаметра, характеризующей основное свойство пород.

18.2. ЛОПАСТНЫЕ ДОЛОТА

В отличие от шарошечных долот лопастные просты и по конструкции, и по технологии изготовления.

Лопастные долота обеспечивают высокую механическую скорость в рыхлых, мягких и несцементированных породах. В таких породах проходки этими долотами за рейс достигают нескольких сот метров, а в некоторых случаях - даже 1500-2000 м. Но при этом в связи с неизбежной для таких больших интервалов глубин перемежаемостью пород (в том числе твердых и абразивных) часто наблюдается значительное уменьшение диаметра скважин, что приводит к необходимости расширения и проработки скважины перед спуском очередного долота. Кроме того, при бурении необходимо прикладывать к долотам большой крутящий момент. Режущие элементы долот находятся в постоянном контакте с породой и поэтому более интенсивно изнашиваются по сравнению с шарошечными долотами.

Бурение лопастным долотом нередко сопряжено с опасностью значи-

тельного искривления ствола скважины. Это объясняется малой площадью контакта долота с забоем по сравнению с общей площадью поперечного сечения скважин, необходимостью передачи через него значительной осевой нагрузки, высокого крутящего момента, большой энергии, а также особенностями конструкции лопастного устройства.

Одна из наиболее простых конструкций лопастного долота показана на рис. 18.8. В состав лопастного долота входят корпус 1 и лопасти 2. В верхней части корпуса нарезается присоединительная резьба 3 (в данном случае внутренняя муфтовая), а в нижней - просверливаются основные промывочные отверстия 4 без сопел для подачи бурового раствора на забой.

Боковые калибрующие и другие рабочие поверхности лопастей обычно покрывают релитом 5 или чугуном 6.

Более сложная конструкция лопастного долота показана на рис. 18.9, а, б. В состав этого долота, кроме корпуса 1 и лопастей 2, входят сопло 7, уп-лотнительные кольца 3 для герметизации промывочного узла и зазора между соплом 7 и гнездом в корпусе долота, байонетная шайба 5 для удержания сопла, болт 8 со стопорной шайбой 9 для крепления байонетной шайбы, запрессованные почти вровень с поверхностью лопасти твердосплавные вставки (штыри) 4 и пластины 10.

Присоединительная резьба 6 на верхней части корпуса 1 выполняется наружной, ниппельной на такой же конической присоединительной головке, как и у шарошечных долот.

Отечественные лопастные долота выпускаются следующих пяти раз-

Вид А

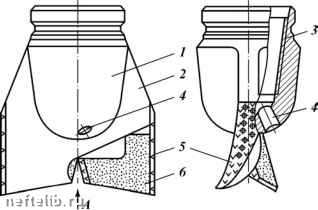

Рис. 18.8. Двухлонастное долото
