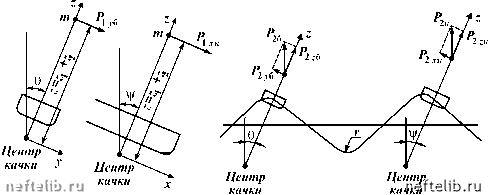

Рис. 25.15. Схема сил, действующих на вышку

при бортовой качке

Р1 y б = ez;

при килевой качке

Р1 x к = m

где m - масса участков вышки и оборудования, кг; т1, т2 - периоды соответственно бортовой и килевой качки, с; e - амплитуда бортовой качки, градус; у - амплитуда килевой качки, градус; z - расстояние от центра тяжести участка вышки до центра качки, м.

2. Нагрузки, определяемые орбитальным движением судна на волне, вычисляют по следующим формулам:

при бортовой качке

Р2 y б = г sm e;

при килевой качке

где r - радиус волны, м.

Нагрузки от вертикальной качки плавсредства учитывают путем введения коэффициента перегрузки п, увеличивающего расчетные нагрузки на участках вышки и оборудования. Нагрузки от участка (зоны), нормальные к оси вышки, определяют по формулам: при бортовой качке

Piy = п Р; sin e;

при килевой качке

Ргх = П Р; sin у.

Нагрузки, действующие по оси вышки, находят по формулам: при бортовой качке

Piz = n Pi cos 6;

при килевой качке Piz = n Pi cos Ц1.

Коэффициент перегрузки

n = 1 +--.

Эти коэффициенты рассчитывают для случаев перегона, СПО и штормового отстоя.

Нагрузки от элементов вышки и узлов оборудования, вычисленные в пределах данного участка (зоны), представляют в виде сосредоточенных сил. Силы инерции при вращательных перемещениях плавсредства около поперечной и продольной осей суммируют с силами инерции при орбитальном движении плавсредства. Эти суммарные силы определяют по формулам:

при бортовой качке

= (6 z + I sin 6); при килевой качке

= ш -2- (ц1 z +1 sin у).

Для удобства расчетов вычисленные нагрузки, действующие на вышку при разных режимах эксплуатации и видах качки, сводят в таблицу.

Определение ветровых нагрузок на вышку. Согласно СНиП, ветровые нагрузки на сооружения вычисляют как сумму статических и динамических составляющих.

Статическую составляющую которая соответствует установившемуся скоростному напору, учитывают во всех случаях. Нормативное значение статической составляющей

дн.с = g0 k c,

где g0 - скоростной напор; k - коэффициент, учитывающий изменение скоростного напора по высоте (определяют в соответствии с требованиями СНиП); с - аэродинамический коэффициент.

Динамическую составляющую, вызываемую пульсацией скоростного напора, учитывают при расчете сооружений с периодом собственных колебаний более 0,25 с (мачты, башни и т.п.). Нормативное значение динамической составляющей ветровой нагрузки для сооружений с равномерно распределенной массой и постоянной по высоте жесткостью при учете только первой формы собственных колебаний допускается определять по формуле

дн.д = дн.с X I V ш, 962

где дн.с - нормативное значение статистической составляющей ветровой нагрузки на уровне верха сооружения; х - коэффициент перегрузки (принимают по СНиП); - коэффициент динамичности; v - коэффициент, учитывающий пространственную корреляцию пульсации скорости ветра по высоте.

Помимо нагрузок на вышку также определяют ветровые нагрузки на узлы АСП, пакет свечей за пальцем, кронблок, талевый блок с компенсатором, балкон механизма расстановки свечей, направляющие талевого блока. Ветровые нагрузки рассчитывают для двух направлений: вдоль мостков и поперек них (килевое и бортовое направления). При определении давления ветра на узлы оборудования коэффициент динамичности не учитывают. Для удобства расчета вычисленные значения ветровых нагрузок для каждой зоны, действующих на все грани и на всех режимах эксплуатации, сводят в таблицу.

КОМПЛЕКС МЕХАНИЗМОВ КМСП-6500

Комплекс механизмов КМСП-6500 предназначен для механизации и частичной автоматизации СПО при бурении нефтяных и газовых скважин глубиной до 6500 м с плавучих полупогружных платформ. При выполнении СПО комплекс обеспечивает:

совмещение во времени спуска и подъема колонны бурильных труб или незагруженного элеватора с операциями установки свечи на подсвечник, переноса ее с подсвечника к центру скважины и развинчивания или свинчивания свечей;

механизацию установки свечей на подсвечник и выноса с подсвечника к центру скважины;

автоматизированный захват и освобождение колонны бурильных труб;

механизацию наращивания бурильной колонны;

механизацию установки утяжеленных бурильных труб в специальные кассеты и обратно;

механизацию смазывания резьб замковых соединений бурильных труб, свечей.

Конструкция механизмов и узлов комплекса позволяет проводить СПО при скоростном напоре ветра не более 4,3 МПа, периоде бортовой и килевой качки 10 с, угле наклона в одну сторону не более 3°.

МЕХАНИЗМЫ И УЗЛЫ, РАБОТАЮЩИЕ В КОМПЛЕКСЕ С МЕХАНИЗМАМИ АСП

Компенсатор вертикальных перемещений бурильной колонны предназначен для устранения влияния вертикальных перемещений полупогружной буровой платформы на бурильную колонну и другие устройства, подвешенные на талевом блоке. Он также поддерживает постоянную нагрузку на долото и обеспечивает постоянное положение бурильной колонны относительно забоя скважины. Механизм также способствует повышению надежности операций по защите от выбросов, так как при закрытии плашек превентора бурильная колонна неподвижна, что исключает повреждение резиновых уплотнений плашек.

Компенсатор (рис. 25.16) состоит из рамы 1, на которой симметрично
