188-392 мм, а долота третьей модификации - двух размеров по диаметрам 212 и 267 мм. Выпуск долот первой модификации (с центральным осевым широким отверстием) в последнее время ограничен.

Пример обозначения режущего долота: ИСМ 188-РГ-10, где ИСМ - вид долота, 188 - номинальный диаметр по калибрующей части в мм, Р - разновидность долота (режущее), Г - модификация (гидромониторная промывка), 10 - порядковый номер конструкции.

Торцовые долота ИСМ (рис. 18.15) предназначены для бурения и забу-ривания нового ствола, но могут быть использованы и при ликвидации аварий. Внешне они похожи на фрезерные долота. Торцовые долота ИСМ изготовляют с полным цилиндрическим корпусом 2, верхняя часть которого выполняется в виде муфтовой присоединительной головки, а нижняя (вогнутая) - с расширением снаружи и коническим (в виде воронки) внутренним вырезом, армированным вставками 1 из славутича. Этими же вставками защищается боковая поверхность конца долота.

В центральной части торца просверлены промывочные каналы 5, выходящие в радиальные канавки 4, разделяющие рабочую торцовую поверхность на сектора и соединяющиеся с боковыми пазами 3. Такая система очистки обеспечивает хорошее охлаждение рабочей поверхности долота и удаление из-под нее шлама.

Корпус долот рассматриваемой разновидности изготовляют из того же материала, что и корпуса других долот ИСМ. Форма и технология закрепления вставок 1 также не отличаются от описанной выше.

Истирающие долота ИСМ производят на забое скважины микрорежущее действие. Они предназначены для бурения глубоких нефтяных, газовых и разведочных скважин в осадочных малоабразивных породах.

Для армирования торцовых поверхностей истирающих долот типа ИСМ применяют вставки из славутича, рабочая поверхность которых выполнена округлой. Толщина слоя славутича в этой вставке достигает 7- 8 мм.

Число лопастей в истирающем долоте определяют в каждом конкретном долоте исходя из его диаметра, назначения и условий бурения. Долота

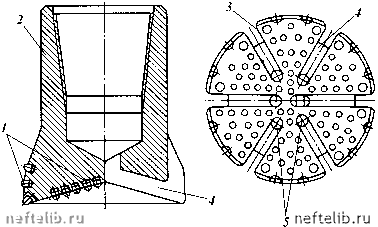

Рис. 18.15. Торцовое долото ИСМ

ИСМ диаметром 105-188 мм изготовляют преимущественно пятилопаст-ными, диаметром 212 мм - шестилопастными, а диаметрами 243-392 мм - семи- и девятилопастными.

Долота рассматриваемой разновидности выпускают трех типов: М (для бурения мягких пород), МС (для разбуривания среднемягких пород) и С (для бурения средних пород). Долота разных типов отличаются в основном содержанием славутича, формами и размером вставок, количеством и формой выполнения рабочих органов.

По форме выполнения рабочих органов истирающие долота ИСМ могут быть изготовлены одной из двух модификаций: радиальными (рис. 18.16, а) либо секторными (рис. 18.16, б).

Долота первой модификации применяют преимущественно при турбинном бурении скважин глубиной 3000 м и более. Они имеют выступающую удлиненную биконическую форму корпуса и его рабочей поверхности с пятью - десятью ребристыми продольными рабочими органами, выступающими в радиальном направлении. Эти органы разделены продольными пазами примерно такой же длины и ширины. Такая форма выполнения долота резко уменьшает эффект поршневания при спускоподъемных операциях и способствует повышению удельной нагрузки на забой и увеличению механической скорости проходки, что особенно важно при разбури-вании глубокозалегающих пластов. Нижняя часть (внутренний и наружный конусы) рабочей поверхности армируется обычно славутичем с закругленной головкой.

Долота второй модификации (секторные) применяют как при турбинном, так и при роторном способе бурения. Они характеризуются укороченной формой рабочей части (головки), наличием гидромониторных насадок 5 и разделением режущей поверхности узкими промывочными пазами 6 (см. рис. 18.16, б) на рабочие органы в виде секторов. На боковой поверхности каждого рабочего органа предусмотрен широкий проем 4.

Секторные долота имеют комбинированное вооружение. Их наружный ступенчатый конус оснащен вставками 2 с клиновидной рабочей головкой, а внутренний гладкий конус и закругленный промежуточный участок - вставками 1 с круглой рабочей головкой. Такое вооружение применяют в долотах, предназначенных для бурения пород перемежающейся твердости.

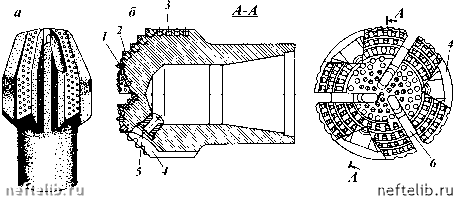

Рис. 18.16. Истирающие долота

Боковая поверхность секторного долота в зависимости от степени аб-разивности разбуриваемых пород армируется или твердосплавными штырями 3, или вставками со славутичем, причем содержание славутича тем больше, чем выше степень абразивности пород.

18.5. АЛМАЗНЫЕ ДОЛОТА

Основная особенность алмазных долот - наличие в них алмазных режущих элементов, т.е. алмазов (природных или синтетических) той или иной величины (крупности). В буровых долотах обычно используют наименее ценную разновидность природного алмаза, именуемой карбонадо (абразивные технические алмазы), или черным алмазом, которые характеризуются меньшей твердостью, но значительно большей вязкостью, что в условиях бурения чрезвычайно важно.

Технические показатели алмазных долот во многом зависят от качества и размеров алмазов. Качество определяют группой и категорией, а размер - числом камней на 1 кар (0,2 г). Работоспособность алмазного долота в наибольшей степени, чем инструмента любого вида, зависит от чистоты ствола и забоя и качества промывки. При наличии металла или твердого сплава (даже в малом количестве) или крупных обломков крепких пород на забое происходит образование выбоин, выкрашивание или раскалывание алмазов и быстрое разрушение долота. При недостатке бурового раствора наблюдается перегревание и растрескивание (прижог) алмазов. Это значительно осложняет бурение алмазными долотами. Другая, еще более важная специфическая особенность алмазных долот - их дороговизна и дефицит из-за недостатка алмазов, обладающих высокими техническими свойствами (прочностью, вязкостью, достаточной твердостью, сопротивлением ударам и т.п.).

Природные и синтетические алмазы размещают в специальной матрице (обычно медно-твердосплавной), составляющей единое целое с нижней частью стального полого цилиндрического корпуса долота.

При бурении твердых, крепких и абразивных пород износ матрицы интенсивнее, поэтому во избежание излишнего обнажения алмазов матрица у долот для твердых абразивных пород должна быть наиболее износостойкой. В мягких и средних породах матрица изнашивается мало, вследствие чего в долотах, предназначенных для бурения этих пород, материал для матрицы используется не слишком износостойким.

По форме и направлению пазов, канавок, рабочих органов и всей рабочей части выделяют три разновидности алмазного долота: радиальную (рис. 18.17, а), ступенчатую (рис. 18.17, б) и спиральную (рис. 18.17, в). Выделяются также и другие, преимущественно комбинированные разновидности.

По размещению алмазов в матрице различают две разновидности долот: однослойную (рис. 18.17, а-в) и многослойную (рис. 18.17, г), т.е. с импрегнированными алмазами. Однослойные долота получают при однослойной укладке относительно крупных алмазов в графитовую пресс-форму, что приводит к их распределению в определенном порядке на поверхности матрицы, а импрегнированные - при равномерном перемешивании алмазов (как правило, мелких и невысокого качества) с частицами
