0 28,5

Рис. 18.9. Трехлопастное долото:

а, б - типа МС; в - сопло

новидностей: 2Л - двухлопастные (см. рис. 18.8), 3Л - трехлопастные (см. рис. 18.9, а, б), 3ИР - трехлопастные истирающе-режущие (рис. 18.10), 6ИР - шестилопастные истирающе-режущие (рис. 18.11), П - пикообраз-ные однолопастные (рис. 18.12).

Лопастные долота делятся на типы в соответствии с их назначением.

В настоящее время лопастные долота первых четырех указанных разновидностей принято относить к одному из четырех типов: М, МС, МСЗ или С. При этом долота разновидностей 2Л и 3Л разделяются на два типа: М - для бурения мягких пород (супеси, суглинки, несвязные грунты и т.п.); МС - для разбуривания среднемягких пород (мел, рыхлый мергель, глины, слабый известняк).

Долота разновидности 3ИР, согласно их назначению, относят к типу МСЗ (для бурения абразивных среднемягких пород - слабосцементиро-ванные песчаники, песчанистые глины, алевролиты), а разновидности 6ИР - к типу М (для бурения средних пород - аргиллиты, глинистые сланцы, гипсы).

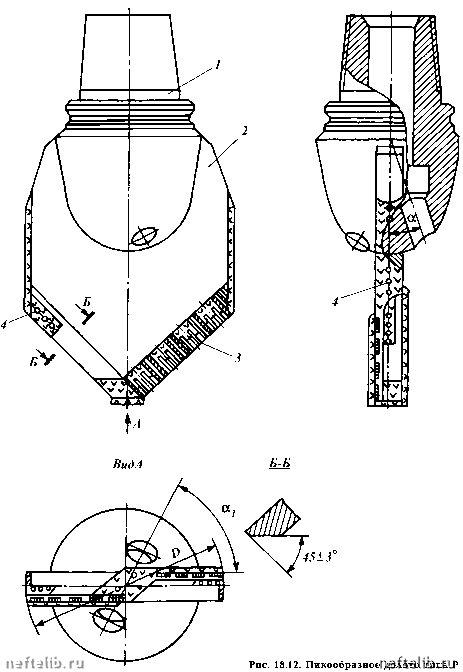

Пикообразные долота изготовляют двух типов: Ц - для разбуривания цементных пробок и металлических деталей низа обсадных колонн, Р (см. рис. 18.12) - для расширения ствола скважины.

Рассмотрим номенклатуру лопастных долот каждой разновидности. Долота разновидности 2Л, т.е. двухлопастные (см. рис. 18.8), выпускаются двух типов - М и МС.

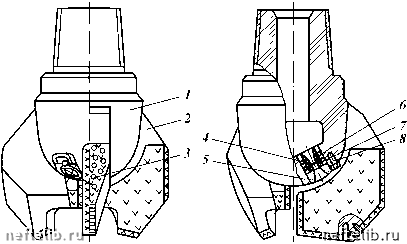

Рис. 18.10. Долото 3ИР:

1 - корпус; 2 - лопасти; 3 - твердосплавные ш-тыри; 4 - сопло; 5, 8 - байонетная и стопорная шайбы; 6 - уплотнительное кольцо; 7 - болт

Рис. 18.11. Долото 6ИР

Долота типа М характеризуются армированием нижних режущих кромок лопастей релитом с последующим покрытием всей передней (по ходу вращения долота) поверхности (грани) каждой лопасти специальным чугуном. Боковая калибрующая поверхность лопасти армируется твердосплавными штырями с последующей наплавкой релитом. Внутренние поверхности лопастей в центральной части долота также наплавляют релитом.

Двухлопастные долота обоих типов изготовляют только одной модификации - цельноковаными и лишь с обычной (неструйной) промывкой, без сопел (с двумя цилиндрическими промывочными отверстиями). Оси промывочных отверстий отклоняются от продольной оси долота под углом 15° и 20° в долотах диаметрами соответственно 76-132 и 140-161 мм. В поперечном (горизонтальном) сечении их проекции наклонены к оси симметрии под углом 60°.

Указанные долота выпускают следующих моделей: 2Л76М, 2Л76МС, 2Л93М, 2Л93МС, 2Л97М, 2Л97МС, 2Л112М, 2Л112МС, 2Л118М, 2Л118МС, 2Л132М, 2Л132МС, 2Л140М, 2Л140МС, 2Л151М, 2Л151МС, 2Л161М и

2Л161МС.

В приведенных цифрах сочетание 2Л обозначает разновидность долота (двухлопастное), далее цифрами обозначен номинальный диаметр в милли-

метрах (например, 76, 93 и т.д.) и в конце шифра буквами М или МС указан тип долота.

ОСТ 26-02-1282-75 предусматривает изготовление двухлопастных долот типов М и МС 14 малых размеров - диаметрами от 76 до 165,1 мм. До-
