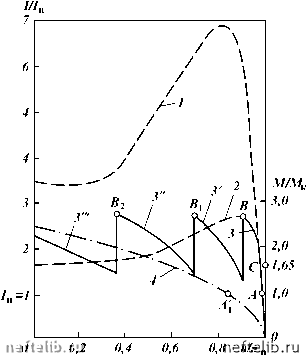

Рис. 23.3. Внешние характеристики асинхронных двигателей неременного трехфазного тока:

1, 2 - сила тока и крутящий момент асинхронного двигателя с короткозамкнутым ротором; 3, 3, 3", 3" - относительный момент асинхронного двигателя с фазным ротором; 4 - относительный момент асинхронного электродвигателя с повышенным скольжением (1/1н - относительная сила тока)

тания пусковых моментов даже в период падения напряжений и возрастания пусковых моментов сопротивления при относительно небольшой силе пускового тока, при этом они должны развивать необходимый вращающий момент.

На рис. 23.3. приведены внешние номинальные характеристики электродвигателей переменного трехфазного тока. Кривая 1 соответствует изменению сил1 потребляемого тока, кривая 2 - естественному изменению крутящего момента асинхронного двигателя с короткозамкнутым ротором. Пуск такого двигателя производят непосредственно при включении в сеть без промежуточных пусковых устройств. Такие электродвигатели можно применять для привода насосов; для привода лебедки и ротора их используют только с тур-ботрансформаторами или электромагнитными муфтами скольжения и с коробками передач.

Электродвигатель с фазным ротором имеет контактные кольца, что позволяет при пуске вводить ступенчато в цепь ротора добавочные сопротивления, определяющие искусственные характеристики (кривые 3, 3, 3", 3". Введение добавочного активного сопротивления увеличивает полное сопротивление роторной цепи, благодаря чему снижаются пусковой момент и критическое скольжение. Максимальные моменты остаются неизменными (точки В, В1 и В2). Активное сопротивление в роторной цепи регулируют так, что переключение с одной реостатной характеристики на другую происходило при расчетных значениях моментов переключения. По окончании пуска сопротивление в цепи ротора уменьшают, и двигатель далее работает при параметрах, соответствующих двигателю с коротко-замкнутым ротором (кривая 2).

При использовании индуктивного сопротивления в цепи ротора, несмотря на некоторое уменьшение максимального момента, получают лучшие результаты. Индуктивное сопротивление выполняет функцию автоматического регулятора сил1 тока ротора. В начале разгона двигателя, когда частота тока ротора близка к частоте сети, сопротивление дросселя велико и ограничивает силу пускового тока. По мере разгона частота тока в рото-

ре снижается, сопротивление дросселя уменьшается и сила тока в течение всего периода пуска остается примерно постоянной.

В электродвигателях с фазным ротором можно применять системы управления, в которых дроссель насыщения с внутренней обратной связью в сочетании с активными сопротивлениями симметрично включен в цепь ротора.

В процессе пуска индуктивное сопротивление изменяется под влиянием сил1 и частоты тока ротора, а при автоматическом управлении - еще и под действием сил1 результативного тока управления. Активные сопротивления в процессе пуска не изменяются. Кривая 4 изменения момента такого двигателя с повышенным скольжением показана на рис. 23.3; точка А характеризует номинальный крутящий момент Мн двигателя с коротко-замкнутым ротором, а точка А1 - двигателя с повышенным скольжением. В двигателях с повышенным скольжением ротор короткозамкнутый, что упрощает пусковую аппаратуру; однако КПД такого двигателя значительно ниже, чем некороткозамкнутого.

Синхронный электродвигатель отличается от асинхронного тем, что он снабжен генератором постоянного тока, служащим для намагничивания ротора; благодаря этому ротор вращается синхронно с частотой вращения, пропорциональной частоте тока и обратно пропорциональной числу пар полюсов. Частоту вращения можно регулировать только изменением частоты питающего напряжения; момент, развиваемый двигателем, пропорционален первой степени напряжения; перегрузочную способность двигателя можно повысить увеличением возбуждения. В двигателях станционарного исполнения Mmax = 1,65 Мн (точка С на рис. 23.3).

Ротор синхронного двигателя снабжен также короткозамкнутой обмоткой, и его пусковые характеристики определяются пусковой характеристикой этой обмотки ротора, которая придает синхронному двигателю в режиме пуска свойства асинхронного короткозамкнутого двигателя. Эксплуатационные преимущества синхронного двигателя определяются его способностью отдавать в сеть реактивную мощность, необходимую для повышения cos ф. Однако абсолютно жесткая механическая характеристика двигателя и невозможность пуска под нагрузкой ограничивают его использование. К недостаткам асинхронных двигателей следует отнести также большую силу пускового тока, однако при достаточно мощных промысловых сетях и подстанциях осуществляют прямой пуск этих двигателей. Пусковые характеристики синхронных и асинхронных двигателей аналогичны.

Электродвигатели постоянного тока следует применять в буровых установках для бурения скважин большой глубины, когда к приводу предъявляют требования глубокого и плавного регулирования частоты вращения, точной остановки, повышенной плавности разгона и торможения и других режимов со сложным изменением механической характеристики.

В буровых установках электродвигатели постоянного тока применяют с автономным приводом в сочетании с генераторами постоянного тока, вращаемыми ДВС (электромашинная передача постоянного тока) либо двигатели постоянного тока получают питание через выпрямители от сетей переменного тока.

Частоту вращения двигателей постоянного тока регулируют изменением напряжения в якоре или сил1 тока возбуждения двигателя. Поскольку для изменения напряжения на зажимах якоря в электромашинной передаче необходимо изменять силу тока возбуждения генератора, управление

двигателями постоянного тока осуществляют в цепях возбуждения, т.е. в цепях сравнительно малой мощности.

Характеристики двигателей постоянного тока зависят от способа возбуждения. Различают три основных способа возбуждения двигателей постоянного тока: параллельное, последовательное и комбинированное (смешанное).

На рис. 23.4 приведены внешние характеристики при разных способах возбуждения. При параллельном возбуждении (кривая 1) с изменением нагрузки магнитный поток не изменяется, поэтому пределе! регулирования и характеристика определяются сопротивлением цепи якоря. При последовательном (сериесном) возбуждении (кривая 2) магнитный поток зависит от сил1 тока нагрузки; в этом случае механическая характеристика зависит от магнитного потока и сопротивления в цепи якоря. При смешанном возбуждении (кривая 3) суммарный магнитный поток, действующий в электродвигателе, определяется двумя составляющими: постоянной, создаваемой обмоткой параллельного возбуждения, и переменной, создаваемой обмоткой последовательного возбуждения.

В буровых установках применяют электродвигатели с последовательным или смешанным возбуждением, которые должны отвечать следующим требованиям: частота вращения для привода всех агрегатов 400 - 1200 мин - 1; диапазон регулирования лебедки и ротора 2 - 3, для привода насосов 1,5 - 2. Мощность одного двигателя для лебедки и насосов 300 - 1000 кВт, для ротора 250 - 700 кВт.

ГАЗОТУРБИННЫЕ ДВИГАТЕЛИ

Газотурбинные двигатели (ГТУ) обладают хорошей приемистостью, большой надежностью и высокой естественной приспособляемостью. Газотурбинные двигатели бывают двухвальные, одновальные и комбинированные.

В двухвальном газотурбинном двигателе турбина высокого давления приводит во вращение центробежный компрессор; в силовую турбину низкого давления, находящуюся на отдельном валу, поступает газ из турбины высокого давления. Независимость питания газом этих турбин позволяет изменять характеристику двигателя в широких пределах.

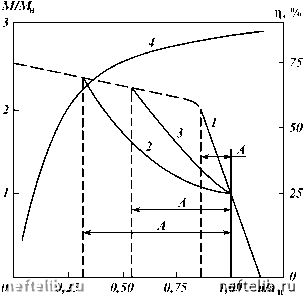

Рис. 23.4. Внешние характеристики электродвигателей носто-янного тока с разными сносо-бами возбуждения:

1 - параллельным; 2 - последовательным; 3 - смешанным; 4 - КПД двигателя с последовательным возбуждением (п - КПД; А - рабочий диапазон)
