на буровой с минимальными затратами времени мелкие ремонтные работы (смену тормозных колодок, смену талевого каната, цепей и др.). Лебедки должны обеспечивать надежную и бесперебойную работу на буровой в течение всего периода проводки скважины. До поступления в ремонт лебедка должна наработать не менее 3000 ч.

В зависимости от комплекса выполняемых работ лебедки могут быть универсальными, предназначенными для всех работ, связанных со спуском, подъемом и подачей колонн в процессе проводки скважины, и специализированными, выполняющими часть функций (только подъем и спуск колонн). В последнем случае свинчивание, развинчивание, подъем и спуск небольших грузов, грунтоносок и другие работы выполняют с помощью другой вспомогательной лебедки. Первый вид буровых лебедок применяют при их установке на уровне пола буровой, второй вид - при установке их ниже пола буровой. В последнем случае должно быть предусмотрено дистанционное механическое и пневматическое управление, причем лебедку не оборудуют катушечным валом для вспомогательных работ, так как эти работы должна выполнять вспомогательная лебедка, устанавливаемая на уровне пола буровой. Вспомогательную лебедку оборудуют катушками, барабаном для навивки вспомогательного или тартального каната и другими устройствами, а ротор приводится либо через вспомогательную лебедку, либо от индивидуальных двигателей.

Буровые лебедки классифицируют по величине тягового усилия на ведущей ветви каната, мощности, передаваемой на барабанный вал, мощности тормозов, числу барабанов и валов. Кинематические схемы и конструктивное оформление лебедок могут быть весьма разнообразными.

КИНЕМАТИЧЕСКИЕ СХЕМЫ, УСТРОЙСТВО

И ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЛЕБЕДОК

Кинематические схемы буровых лебедок с помощью условных обозначений демонстрируют совокупность, связи и соединения их кинематических элементов. На рис. 15.18 приведена кинематическая схема одно-вальной буровой лебедки III с коробкой перемены передач , регулятором подачи долота I и трансмиссией IV ротора. Рассматриваемая схема используется в лебедке ЛБУ-1100М1 и является характерной для современных отечественных и зарубежных буровых лебедок. Подъемный вал 25 лебедки приводится цепными передачами 3 и 26 от приводного вала 4 и промежуточного вала 24 коробки перемены передач II, трансмиссионный вал 21 которой соединяется с приводом муфтой 22 и передает три прямые скорости (цепные передачи 12, 16, 17) и одну обратную (зубчатая передача 20, 23).

Цепная передача 3 (81/21) включается шинно-пневматическими муфтами 2 и 9 под давлением воздуха, поступающего через вертлюжки на торцах соединяемых валов. Посредством этой передачи подъемному валу лебедки сообщаются «тихие» скорости I, II, III в зависимости от частоты вращения вала 24 коробки перемены передачи, переключаемой кулачковыми муфтами 18, 19, 13, 14 и 15. Цепная передача 26 (40/39) включается шинно-пневматической муфтой 27 через вертлюжок на правом торце подъемного вала. При этом скорости вращения IV, V, VI («быстрые») вала 24 передаются подъемному валу.

Лебедка имеет две обратные скорости, передаваемые подъемному валу

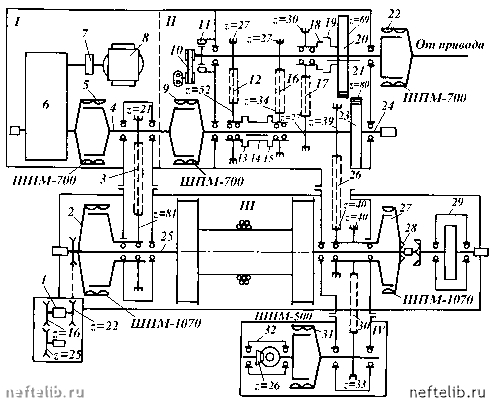

Рис. 15.18. Кинематическая схема одновальной буровой лебедки ЛБУ-1100М1

цепными передачами 3 и 26 зубчатым зацеплением 20, 23 коробки перемены передач. Торможение лебедки осуществляется электромагнитным тормозом 29, соединяющимся с подъемным валом кулачковой муфтой 28. Ротор 32 приводится от подъемного вала лебедки цепной передачей 30, включаемой шинно-пневматической муфтой 31. Частота вращения подъемного вала контролируется тахогенератором 1.

В рассматриваемой лебедке подача долота осуществляется автоматически посредством регулятора подачи долота 1, присоединяемого в процессе бурения скважины к подъемному валу лебедки шинно-пневматической муфтой 5 и цепной передачей 3. Регулятор подачи долота, состоящий из электродвигателя 8, муфты 7 и редуктора 6, используется также для подъема колонны труб в случае отказа основного привода. Клиноременная передача 10 служит для вращения масляного насоса. Пневматический тормоз 11 фиксирует положение вала, необходимое для включения кулачковых муфт и зубчатой передачи.

Кинематическая схема двухвальной буровой лебедки показана на рис. 15.19. Эта схема используется в лебедках, приводимых от коробки перемены передач, передающей вращение трансмиссионному валу 5 посредством одной цепной передачи 4 вместо двух передач, принятых в ранее рассмотренной схеме одновальной лебедки. От трансмиссионного вала цепными передачами 3 «тихой» скорости (69/29) и 8 «быстрой» скорости (36/37), ко-

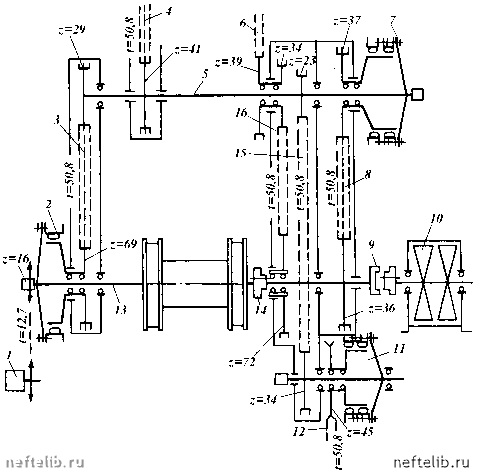

Рис. 15.19. Кинематическая схема двухвальной буровой лебедки

торые включаются шинно-пневматическими муфтами 2 и 7, вращение передается подъемному валу 13 лебедки.

Число скоростей трансмиссионного вала 5 равно числу скоростей коробки перемены передач. На подъемном валу число скоростей удваивается благодаря передачам 3 и 8. Скорость спуска ограничивается гидродинамическим тормозом 10, соединяющимся с подъемным валом кулачковой муфты 9. В отличие от схемы, представленной, на рис.15.18, ротор приводится не от подъемного вала, а от трансмиссионного. Для этого используются передачи 12 и 15, включаемые шинно-пневматической муфтой 11.

Число скоростей ротора в рассматриваемой схеме равно числу скоростей коробки перемены передач. Цепная передача 6 соединяет регулятор подачи долота с трансмиссионным валом 5, от которого вращение передается подъемному валу лебедки цепной передачей 16, включаемой кулачковой муфтой 14. Такую схему имеют шестискоростные лебедки, приводимые от дизелей и электродвигателей переменного тока через трехскоростную коробку перемены передач. Привод тахогенератора 1 - от цепи.
