4. Фактическая вертикальная глубина скважины. При бурении горизонтальной скважины большая ответственность ложится на исполнителей работы при определении глубины скважины по вертикали по данным меры бурового инструмента. Незначительная ошибка в глубине может оказаться роковой, так как исключается вхождение долота в пласт в заданной точке. А это приведет к ошибке в размещении фильтровой части скважины в пласте (например, разместят фильтр в водоносной или в газоносной части нефтесодержащего пласта).

5. Контроль траектории скважины. Бурение горизонтального участка будет медленным или даже невозможным, если некачественно пробурена направляющая часть ствола. Здесь не допустимы ошибки в навигации.

При бурении непосредственно горизонтальной части скважины ответственность за правильную навигацию повышается, хотя управление траекторией по показаниям инклинометра и магнитометра или гироскопа становится неэффективным. На первый план может выступить контроль за параметрами проходимого пласта (проницаемость, нефтенасыщенность, фа-циальный состав, пористость, водонасыщенность, термодинамические параметры). Контроль этих параметров осуществляют системы LWD (каротаж во время бурения).

6. Горизонтальный участок сопоставим с направляющим участком как по длине, так и по продолжительности бурения.

7. Буровые промывочные и тампонажные растворы должны обладать седиментационной устойчивостью, так как существует опасность осаждения на нижней стенке скважины шлама и тяжелхх компонентов раствора, что осложнит бурение и крепление горизонтальной скважины.

8. Нагрузка на долото. При бурении горизонтального участка скважины нагрузка на долото создается не нижней, а верхней частью бурильной колонны, причем определить ее по индикатору веса затруднительно. В связи с этим в горизонтальном бурении остро стоит вопрос измерения режимных параметров бурения непосредственно на забое скважины.

Как указывалось, основная цель бурения горизонтальных скважин - создание фильтровой зоны по простиранию пласта. Поэтому проектирование горизонтальной скважины следует начинать с определения протяженности, формы и направления горизонтального участка, которые непосредственно зависят от степени неоднородности продуктивного пласта, его мощности и литологии, распределения горной породы по твердости и устойчивости разреза. Следует предусмотреть мероприятия по минимизации загрязнения пласта буровыми и тампонажными растворами с учетом длительности и протяженности интервала их воздействия.

Эксплуатационная характеристика пласта должна включать:

запасы нефти, добыча которых вертикальными или наклонными скважинами затруднена или практически невозможна;

пластовое давление;

состояние разработки залежи;

режим работы пласта;

способы эксплуатации, предполагаемая частота ремонтов, их причины и характер;

эффективность других методов интенсификации добычи и методов увеличения нефтеотдачи.

Горизонтальная скважина состоит из направляющей части и горизон-

тального участка. Направляющая часть включает вертикальный участок, участок начального искривления, тангенциальный (прямолинейный) участок и участки увеличения зенитного угла или состоит только из вертикального участка и участка увеличения зенитного угла.

Одним из главных участков такой скважины является вертикальный. В процессе бурения вертикального участка его ось отклоняется от вертикали и скважина приобретает вид спирали. Такое искривление препятствует дальнейшему нормальному ходу бурения скважины: ухудшаются условия продвижения инструмента в ней в процессе спускоподъемных операций, создания достаточной нагрузки на забой, проведения инклинометрических и геофизических работ и т.д.

Для уменьшения отклонения применяют компоновки низа бурильных колонн (КНБК) самых разнообразных конструкций, подразделяющихся на три основных типа: маятниковые, жесткие и опорные.

Эффективность работы КНБК при этом определяют три основных элемента: жесткость, зазор между компоновкой и стенками скважины и длина компоновки. В настоящее время применяют в основном жесткие КНБК, расчет места установки в них опорно-центрирующих элементов проводят с допущением, что отклоняющая сила на долоте равна нулю и угол между осью компоновки и осью скважины также равен нулю.

При уравнении искривленных и прямолинейных участков горизонтальных и разветвленно-горизонтальных скважин в отечественной практике используют КНБК и их элементы, приведенные на рис. 9.25.

КНБК для набора зенитного угла по большому радиусу представлена на рис. 9.25, а. В ней используются турбинные отклонители ТО2-240 и ШО-195. В зависимости от угла искривленного переводника и диаметра долота обеспечивается интенсивность искривления 0,8 - 2,0° на 10 м (R = = 286716 м). КНБК для набора зенитного угла по среднему радиусу собирается в соответствии со схемами на рис. 9.25, а, б.

При использовании в качестве отклонителя винтового двигателя Д2-172 (см. рис. 9.25, а) в зависимости от угла искривленного переводника обеспечивается интенсивность искривленного ствола скважины в диапазоне 2,9 - 3,8° на 10 м (R = 150200 м). В случае применения двигателей ДГ-172, ДГ-155 и искривленного переводника с подпором (см. рис. 9.25, б) интенсивность искривления в пределах 5,7-10,0° на 10 м (R = 57100 м).

При бурении горизонтальной скважины по малому радиусу КНБК собираются в соответствии со схемами на рис. 9.25, в, г. При использовании отклонителей ДГ2-106, ДГ-155, ОШ-172 с шарнирным соединением (см. рис. 9.25, в) обеспечивается интенсивность искривления в диапазоне 1,1 - 1,4° на 1 м (R = 4050 м). Применение отклонителей ДГ-106, ДГ2-106 и ДГ-155 в сочетании с корпусным шарниром (см. рис. 9.25, г) дает возможность получить интенсивность искривления в пределах 1,9-2,9° на 1 м (R = 2030 м).

Схемы КНБК для стабилизации, малоинтенсивного увеличения и уменьшения зенитного угла представлены на рис. 9.25, д, е. КНБК базируются на использовании серийных турбобуров и винтовых забойных двигателей с центратором на корпусе забойных двигателей. Конструкция КНБК обеспечивает ее проходимость в искривленном стволе скважины и бурение горизонтального участка с интенсивностью искривления 0-5° на 100 м. Ориентирование отклонителя и постоянный контроль параметров искривления ствола скважины при наборе зенитного угла проводятся телеметрической

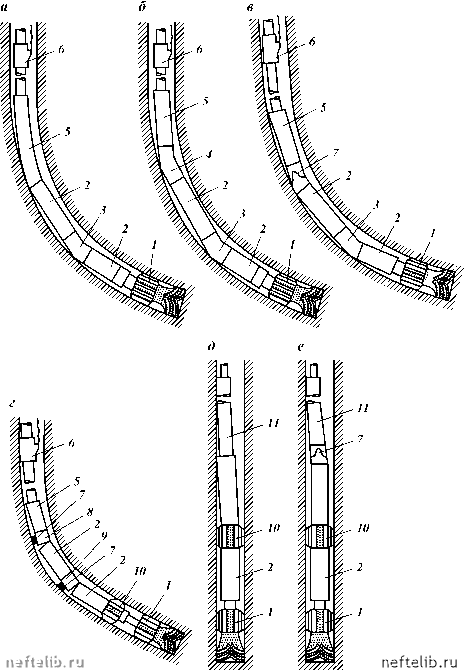

Рис. 9.25. Схемы компоновок низа бурильной колонны (КНБК) для искривления горизонтальных скважин:

1 - наддолотный калибратор; 2 - забойный двигатель-отклонитель; 3, 4 - нижний и верхний кривые переводники; 5 - телесистема с кабельным каналом связи; 6 - переводник с боковым выводом для кабеля; 7 - подпор кривого переводника; 8 - шарнирное соединение; 9 - корпусный шарнир; 10 - центратор забойного двигателя; 11 - диамагнитные трубы
