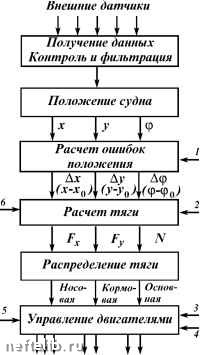

Рис. 25.33. Схема управления ЭВМ системой динамической стабилизации:

1 - установка х0, у0; 2 - режим управления (автоматический, полуавтоматический, ручной); 3 - обратный контроль; 4 - ручной контроль; 5 - коррекция течения; 6 - опережение ветра

вая ЭВМ по цепи обратной связи получает данные от внешних датчиков о положении ПБС в определенный момент. При этом угол поворота ф определяют гирокомпасом, а координаты x, y вычисляются системой акустического измерения AMS (Acoustic Measuring System). Эти данные имеют высокую точность, их используют в системе динамической стабилизации.

В случае возможных помех, во избежание прерывания сигналов о положении ПБС, причиной которых может быть прохождение косяка рыбы или выброс грязи, на ПБС установлены дополнительные датчики: отвесный креномер стояка, ультразвуковой гидролокатор (сонар), которые заменяют первичные источники акустического измерения. ЭВМ, получая и подтвер-

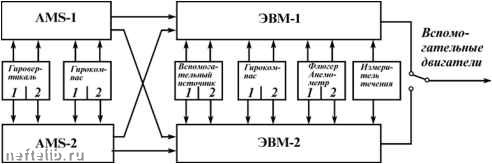

Рис. 25.34. Схема постоянного и перекрестного резервирования датчиков

Рис. 25.35. Типовые схемы расположения гребных винтов и подруливающих устройств на буровом судне (я) и (б):

1 , 2 - соответственно неповоротные и поворотные двигатели

Рис. 25.36. Схема размещения устройств системы динамической стабилизации:

1 - датчики; 2 - соединительные коробки центральной гировертикали; 3 - пульт управления бурильщика; 4, 19 - соединительные коробки гидрофонов; 5 - отвесный креномер; 6 - соединительная коробка отвесного креномера; 7 - флюгер; 8 - анемометр; 9 - помещение управления; 10 - источник питания; 11 - датчик креномера; 12 - груз; 13 - ответчики; 14 - ответчики инструмента; 15 - креномер стояка; 16 - опорный маятник; 17 - центральная гировертикаль; 18 - измеритель течения; 20 - соединительная коробка измерителя течения

ждая данные о положении ПБС, вычисляет его перемещения относительно начального положения, рассчитывает продольные и поперечные усилия и вращающий момент, необходимые для его возврата в начальное положение, и подает команду на подруливающие устройства.

Для мгновенного противодействия порывам ветра, не дожидаясь его влияния на ПБС, в ЭВМ предусмотрена цепь опережения. Данные о направлении и скорости ветра поступают от анемометра и флюгера.

На рис. 25.34 показана схема связи датчиков окружающей среды, первичных источников информации AMS, вспомогательных источников и

ЭВМ.

При выходе из строя системы акустического измерения ЭВМ автоматически подключается к вспомогательным источникам: креномеру с отвесом, креномеру стояка и другим источникам.

В целях надежного круглосуточного функционирования системы динамической стабилизации ее блоки дублированы, они представляют две параллельно замкнутые цепи автоматического управления. Для повышения надежности функционирования наряду с параллельным в схеме предусмотрено и перекрестное дублирование.

В системе динамической стабилизации имеются две ЭВМ: одна работает, а вторая в резерве. В случае неисправности работающей ЭВМ осуществляется автоматическое переключение на резервную ЭВМ. Система автоматической стабилизации включается в работу и контролируется оператором с главного пульта управления. Кроме этого, буровой мастер имеет пульт управления меньшего размера, который установлен на буровой площадке.

Основная часть электрического оборудования системы динамической стабилизации размещена в отдельном специальном помещении - зале управления (два гирокомпаса, две ЭВМ, два шкафа управления периферийными устройствами, две системы АМ, два телетайпа, шкаф общих цепей, главный пульт управления). В специальном зале, вблизи зала управления, установлены батареи питания, выпрямители и преобразователи напряжения. Остальные устройства размещены на борту ПБС. Гидрофоны и преобразователи запроса обычно устанавливают на углах квадрата или прямоугольника вокруг шахты.

На ПБС применяют различные сочетания горизонтальных продольных и поперечных подруливающих устройств. Мощность и расположение подруливающих устройств выбирают с учетом получения максимальной поперечной и продольной тяги, вращающего момента и обеспечения противодействия внешним силам, даже при аварии одного или нескольких подруливающих устройств. Поэтому тяга, развиваемая двигателями винтов, должна быть примерно на 50-100 % больше средней тяги, рассчитанной при проектных значениях ветровой нагрузки и силы течения. Соответственно должен быть запас мощности, определяемый разностью между максимальным тяговым усилием и усилием, необходимым на преодоление средних нагрузок.

На рис. 25.35 приведены размеры расположения гребных винтов и подруливающих устройств, а на рис. 25.36 схема размещения устройств системы динамической стабилизации на судне.
