новившемся режиме фильтрации. Например, метод пробной эксплуатации предусматривает наблюдения в течение длительного времени (до 1 мес и более), при использовании метода установившихся отборов наблюдение и измерения проводят на нескольких режимах, доведенных до стабилизации притока, позволяют получить характеристику пласта и эксплуатационных возможностей скважины.

Исследования по экспресс-методу требуют значительно меньше времени. В его основе лежит контроль за восстановлением давления в ограниченном объеме, сообщающемся с продуктивным пластом после вызова притока из него.

Иногда для малодебитных скважин применяют экспресс-метод исследования на приток, когда его контролируют по восстановлению предварительно сниженного уровня жидкости в скважине.

По технологии, применяемым техническим средствам и объему получаемой информации исследования по экспресс-методу можно подразделить на испытание и опробование.

Задача опробования - вызвать приток флюида из пласта, отобрать его пробу для анализа, определить свободный дебит скважины. При проведении испытаний ставятся более широкие задачи.

Практикуют два метода испытания скважин: «снизу вверх» и «сверху вниз».

При использовании метода «снизу вверх» скважину доводят до проектной глубины, закрепляют обсадной колонной и цементной оболочкой за ней. Испытания начинают с нижнего объекта, для чего обсадную колонну против этого пласта перфорируют, осуществляют вызов притока, отбирают пробы пластовой жидкости и проводят необходимые измерения. После завершения испытания нижнего объекта устанавливают цементный мост или резиновый тампон выше перфорированного участка, рассчитанный на перепад давления до 25 МПа. Затем перфорируют обсадную колонну напротив выше расположенного объекта, испытывают его и переходят к следующему объекту, перемещаясь вверх. Отсюда и название метода «снизу вверх».

Этот метод продолжают применять в настоящее время, хотя он имеет существенные недостатки: загрязняются в открытом стволе пройденные при добуривании скважины пласты; возможны искажение результатов исследования, а иногда и пропуски продуктивных горизонтов с низким пластовым давлением; необходимо спускать и цементировать обсадную колонну для разобщения опробуемых объектов.

Для устранения отмеченных недостатков созданы специальные измерительные инструменты, которые позволяют опробовать и испытать каждый объект в открытом стволе скважины сразу же после вскрытия. С созданием таких инструментов появился новый способ, получивший название метода «сверху вниз».

Для его реализации используют различные глубинные инструменты, которые по конструктивному исполнению, особенностям применения и назначению можно условно разделить на три типа: 1) пластоиспытатели, спускаемые в скважину на колонне труб; 2) аппараты, сбрасываемые внутрь колонны бурильных труб сразу после вскрытия бурением намеченного объекта; 3) аппараты, спускаемые в скважину на каротажном кабеле.

Наиболее полную информацию об исследуемом пласте получают с по-

мощью пластоиспытателя на колонне труб. Аппараты второго и третьего типов позволяют выполнить лишь опробование пласта, поэтому их обычно называют опробователями.

Сбрасываемый внутрь бурильной колонны опробователь позволяет вызывать приток сразу после вскрытия продуктивного пласта и отбирать пробу пластовой жидкости. Для этого над долотом устанавливают специальное пакерующее устройство, которое при промывке скважины не препятствует циркуляции бурового раствора по затрубному кольцевому зазору (рис. 10.1, этап Г).

После спуска опробователя в пакерующее устройство открываются канале!, по которым буровой раствор под давлением подается под паке-рующий элемент и вызывает его расширение вплоть до полного контакта со стенками ствола скважины и перекрытия кольцевого зазора; происходит изоляция призабойной зоны скважины от остального ствола (рис. 10.1, этап ГГ). С повышением давления внутри бурильной колонны открывается клапан в опробователе и давление в подпакерной зоне резко понижается, в результате чего пластовый флюид проникает в скважину (рис. 10.1, этап ГГГ) и попадает в опробователь. Одновременно регистрирующим манометром записывается кривая восстановления давления.

По истечении времени, отведенного для опробования пласта, давление в бурильной колонне снижают, в результате чего закрывается клапан в опробователе и пакер постепенно возвращается в исходное положение. Оп-

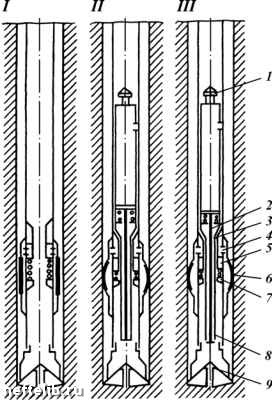

Рис. 10.1. Этапы (I-III) работы опробователя, сбрасываемого внутрь бурильной колонны:

1 - шпсовая головка; 2 - грунто-носка; 3 - седло запорного устройства; 4 - впускное окно; 5 - отсекатель; 6 - пакерующее устройство; 7 - нижнее седло опробователя; 8 - впускной клапан; 9 - долото

робователь захватывают овершотом и поднимают с помощью каната на поверхность. Иногда его извлекают на поверхность вместе с бурильной колонной.

Опробователь, спускаемый на каротажном кабеле, применяют тогда, когда необходимо исследовать пласт на отдельных уровнях, например, для оценки изменения проницаемости пласта по мощности, для определения положения границы пластовой воды и нефти и т.п.

После подъема бурильной колонны опробователь спускают в скважину на заданную глубину (рис. 10.2, этап I). С поверхности по кабелю электрическим импульсом подают команду на выдвижение упорного башмака. Он прижимает к ограниченному участку стенки ствола скважины уплот-нительную подушку, которая изолирует небольшую площадь открытой поверхности пласта. По команде с поверхности взрывают кумулятивный заряд, и в изолированной части пласта образуется канал, по которому пластовый флюид поступает в нижнюю емкость опробователя (рис. 10.2,

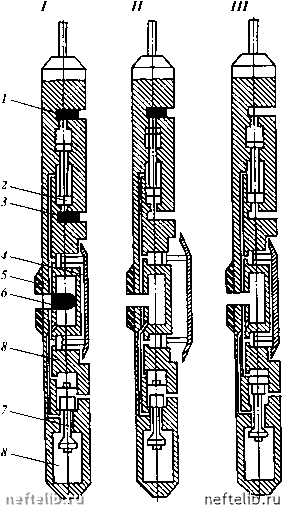

Рис. 10.2. Этапы (I-III) работы опробователя па кабеле:

1 - верхний заряд и заглушка; 2 - дифференциальный возвратный поршень; 3 - нижний заряд и заглушка; 4 - прижимная лапа; 5 - герметизирующая накладка; 6 - кумулятивный заряд; 7 - впускной клапан; 8 - баллон
