Ключи буровые автоматические стационарные с гидроприводом КБГ и КБГ2 предназначены для механизации свинчивания-развинчивания бурильных, утяжеленных, обсадных, насосно-компрессорных труб и долот с контролем и автоматическим ограничением крутящего момента, а также для механизации наращивания бурильной колонны через дополнительный шурф разборки забойных двигателей на буровой. Их применяют на буровых установках со всеми типами встроенных в ротор клиновых захватов, в любых климатических условиях.

Буровой ключ КБГ2 состоит из механизма позиционирования, закрепленного на основании буровой, смонтированных на нем вращателя и стопорного ключа, а также пульта управления и силовой установки.

Вращатель - механизм, передающий крутящий момент на замок, выполняющий операции свинчивания-развинчивания. Защита резьбовых соединений от перегрузок обеспечена установкой датчика момента.

Стопорный ключ служит для удержания колонны от поворота, компенсации осевой нагрузки на резьбу от веса труб.

Вращатель со стопорным ключом могут плавно подниматься, опускаться и удерживаться на любом уровне механизма позиционирования, а также отводиться в сторону от центра скважины. Максимальный угол поворота ключа вокруг механизма позиционирования - 120°.

С пульта осуществляется дистанционное управление всеми механизмами ключа. Силовая установка компактно выполнена в виде отдельного блока.

Модульное исполнение трубозажимного устройства предусматривает возможность поставки ключа:

Таблица 24.5

Техническая характеристика автоматических стационарных буровых ключей для бурения и ремонта нефтяных и газовых скважин

Показатель

Условный диаметр захваты- ваемый труб, мм:

насосно-компрессорных

бурильных

обсадных Максимальный крутящий момент, кН-м

Частота вращения трубоза- жимного устройства, мин-1 Приводная мощность, кВт Тип привода

Давление, МПа, не более: в гидросистеме в пневмосистеме

Габаритные размеры, м: ключа (в сборке с механизмом позиционирования)

пульта управления станции управления (силовой установки)

Масса ключа в собранном

вие, кг

Примечание. Изготовитель ключей указанных типов - АО «Ижнефтемаш».

в комплекте с двумя трубозахватами на диапазон диаметров 48508 мм;

в комплекте с трубозахватом на диапазон диаметров 48-340 мм; в комплекте с трубозахватом на диапазон диаметров 341-508 мм. Технические данные буровых автоматических стационарных ключей приведены в табл. 24.5.

24.4. ПНЕВМАТИЧЕСКИЙ КЛИНОВОЙ ЗАХВАТ

Пневматический клиновой захват предназначен для механизированного захвата и освобождения бурильных и обсадных труб при спускоподъемных операциях в процессе бурения нефтяных и газовых скважин.

Захват состоит из корпуса, в котором смонтированы два вкладыша с центратором; четырех клиньев в сборе с державками, установленными на верхних концах направляющих пневматического цилиндра для подъема и опускания клиньев с помощью рычага и крана управления направляющих планок, связанных между собой кольцом (рис. 24.10).

Управление - дистанционное с помощью педального крана, расположенного у поста бурильщика. Благодаря работе с захватом ускоряются спускоподъемные операции, механизируется труд буровой бригады, обеспечивается безопасность работы.

По сравнению с элеватором пневматический клиновой захват значительно облегчает и ускоряет спускоподъемные операции, поэтому на практике преимущественно распространены роторы, оснащенные пневматическим клиновым захватом (ПКР).

Пневматический клиновой захват ПКР-560 (рис. 24.11) состоит из втулки 5, двух конических вкладышей 4, клиньев 2 с плашками 9. Втулки и вкладыши неподвижны относительно стола, а клинья с плашками могут перемещаться по наклонным пазам вкладышей. При перемещении вниз клинья скользят по наклонным пазам вкладышей и сближаются в радиальном

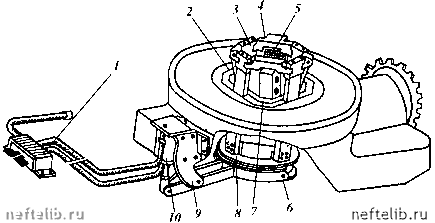

Рис. 24.10. Схема пневматического клинового захвата:

1 - кран управления; 2 - корпус; 3 - планка; 4 - державка в сборе; 5 - клин; 6 - рычаг; 7 - вкладыш; 8 - кольцо; 9 - кронштейн; 10 - цилиндр управления

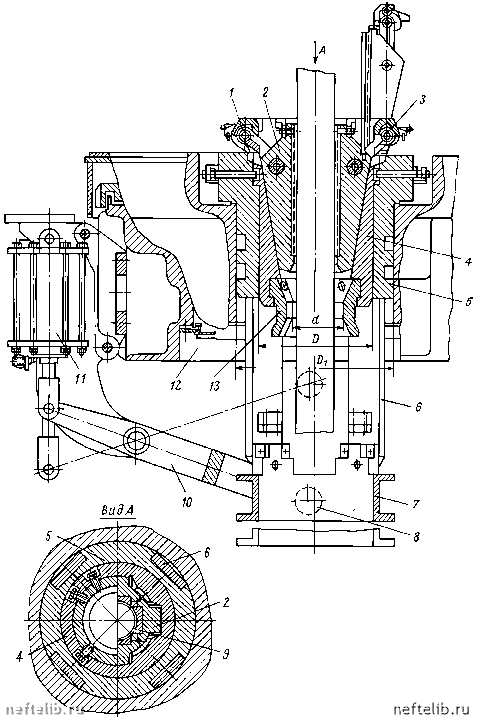

Рис. 24.11. Пневматический клиновой захват ПКР-560
