Преимущества:

- Простота установок (для потерянного метанола).

- Небольшие инвестиции.

- Надежность защиты. Недостатки:

- Коррозия в присутствии СОг и HgS.

- Эксплуатационные расходы с связи с большими потерями могут быть значительными.

- Зависимость от хранения (летучесть, воспламеняемость).

- Присутствие метанола в газовой фазе может наносить вред некоторым способам дальнейшей обработки.

- В случае регенерации сложность установки.

- Токсичность. 2.4.6.2.2.2. Гликоли.

Гликоли очень часто используются для снижения температуры гидратообразования в установках подготовки газа охлаждением и в трубопроводах, транспортирующих влажный газ.

Они мало летучи, легко отстаиваются в жидких углеводородах и легко регенерируются (см. таблицу на стр. 333).

Используют водные растворы гликоля в диапазоне концентраций 60 - 80% весовых. Эта область концентрации соответствует точке звтектики гликоль-вода, точка замерзания которого связана с низкой температурой. Использование растворов этой концентрации позволяет исключить замерзание гликоля.

Для эффективности ингибирования концентрации растворов, насыщенных и регенерированных, должны находиться в зоне эвтектики, чтобы тем-

пература застывания соответствовала уравнению

Гаммершмидта.

Область применения:

М.Э.Г. используют преимущественно в установках подготовки, работающих при температурах ниже 0°С вследствие своей низкой вязкости и своей меньшей растворимости в жидких углеводородах (установки по извлечению конденсата, работающие до -ЗОС).

Д.Э.Г. почти не употребляется ниже ОС (вязкость). Зато он широко используется в трубопроводном транспорте, обычно в наших (французских) регионах, работающих при температурах немного выше 0°С. Преимущества:

- Небольшие потери (низкая летучесть)

- Простая регенерация.

- Безопасность хранения. Недостатки:

- Трудности регенерации в присутствии минерализованной воды.

- Коррозия в присутствии СОг и HgS.

2.4.6.2.3. Описание процесса ингибирования

Описанная ниже установка находится на входе в установку извлечения конденсата абсорбционным методом, работающей при -30°С. Ингибирование осуществляется вводом М.Э.Г. с регенерацией раствора.

Гликоль должен вводиться в газ через форсунку, которая его распыляет.

Теплый гликоль вводится в отстойник трехфазного сепаратора, чтобы облегчить разделения системы углеводород-гликоль.

250 000

VIII

H20 LC

(

Трубопроводы флюида / 7 Дебит газа (мч") I I Температура (°С)

if- Соединение приборов Ч Дебит жидкости (м-ч) Q Давление (бар избыточное)

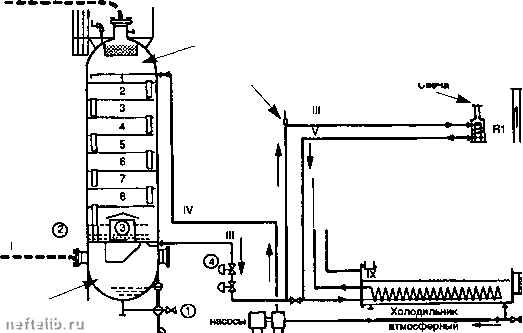

Ингибирование гидратов вводом М.Э.Г. I - Сырой газ. II - Вода. Ill - Удаление жидкости. IV - Пропан. V - Газ не переработку. VI - Нестабилы4ый конденсат. VII - Топливный газ. VIII, IX - Удаление жидкости. Х-Газ на свечу. XI - Пар 4 6aij. XII - В атмосферу. XIII - Вода. 1,4- Сепаратор. 2 - Трехфазный сепаратор. 3 - Коалесиирующт фильтр. 5-Дегазатор. 6 Регенератор. 7-Емкость рвфлюкса. в-Фильтр.

Сепаратор

Каплеотбойник

Дегазатор

Дымовая труба

VII Выпарная I у, колонна

Jr- Ребойлер "1

®§1 I -г<-

VIII

Безопасность эксплуатации. / - Вход влажного газа. II - Выход сухого газа. Ш - ТЗГ. насыщенный холодный. IV - ТЗГ. регенерированный холодный. V - Т.ЭГ. теплый. VI - Т.ЭТ. нагретый. VII - Газ отдувки. VIII - Топливный газ. IX - Резерв регенерированного Т.ЭГ.

2.4.6.3. Абсорбция жидким растворителем

2.4.6.3.1. Различные типы растворителей

Наиболее применимые растворители для осушки газа это триэтилвнгликоль (Т.Э.Г.), диэтилен-гликоль (Д.Э.Г.) и этиленгликоль (Э.Г.).

Обьнно гликоли используются для получения точки росы обрабатываемого газа порядка от -20 др-40°С. Т.Э.Г. наиболее применим вследствие небольших потерь из-за испарения. Его физические свойства представлены в таблице на с. 333.

Экономические расчеты, когда речь идет об обеспечении требований по точке росы, обычно отдают предпочтение гликолевым абсорбционным установкам.

Установки просты, легко регулируются и вводятся в эксплуатацию и могут быть легко автоматизированы.

2.4.6.3.2. Описание установки гликолевой осушки

В регенераторе поглощенная гликолем вода выпаривается при атмосферном давлении с использованием тепла в ребойлере с огневым подогревом. Пары воды захватывают часть тяжелых углеводородов и сернистых соединений, если они присутствуют. После конденсации воды оставшийся газ сжигается в факеле свечи. Регенерированный гликоль охлаждается в теплообменнике "гликоль насыьценный-регенврированный" и затем вновь вводится в абсорбер с помо1Цью насоса реге-нированного гликоля (см. рисунок выше).

(Интервал 100 -10 ООО кПа абс) Равновесная точка росы, °С 40-

0 10 20 30 40 50 60 70 80 90 Температура контакта, °С

Равновесие вода-Т.ЭТ.

2.4.6.3.3. Условия работы

и рабочие параметры

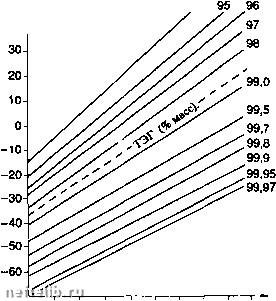

Снижение точки росы при использовании Т.Э.Г. может быть оценено с помощью графиков на стр. 335. На самом деле часто для расчета оборудования в первом приближении принимают 10°С.

Концентрацию гликоля выше 98,5% (весовых) можно получить путем ввода стриплинг-газа в низ регенератора или добавления небольшой отпар-ной колонны на выходе из регенератора Порядок величины расхода газа отдувки дают следующие графики.

Абсорберы оборудованы тарелками от 4-х до 8-ми. Общая эффектнвность тарелок поредка 20 - 35%.

Расходы циркулирующего гликоля от 17 до 42 литров гликоля на кг извлекаемой воды (2 - 5 галлон Т.Э.Г. фукг извлекаемой воды в англосаксонских единицах).

Однако этот расход зависит от концентрации регенерированного гликоля и числа тарелок в абсорбере. Следующие дальше рисунки показывают влияние расхода Т.Э.Г. на снижение точки росы для различного числа контактных тарелок.

Разделение воды и гликоля в регенераторе легко осуществляется, и требуется только небольшой коэффициент орошения.

Регенераторы обычно оборудованы четырьмя тарелками и температура меняется от 190 до максимум 205°С.

2.4.6.3.4. Проблемы использования

2.4.6.3.4.1. Абсорбция углеводородов

Увеличение количества углеводородов ведет к вспениванию и увеличению потерь гликоля.

Ввод газа

в отпарную колонну

Ввод газа вребойлер

Температура 204 "С Классическая регенерация

0,00 0.01 0,02 0,03 0,04 0,05 0,06 0,070,08 Дебит газа в м л" Т.Э.Г.

Снижение точки росы по воде. °С

Число тарелок: 4 Температура: 38 "С

-I-1-1-1-1-1-

О 10 20 30 40 50 60

Расход Т.Э.Г. л-кМ воды в газе

Снижение точки росы по воде. °С

О 10 20 30 40 50 60

Расход Т.Э.Г. л-кг воды в газе

Снижение точки росы по воде, °С

Число тарелок: 8 Температура: 38 °С

99,9

О 10 20 30 40 50 60 Расход Т.Э.Г. л-кг воды в газе

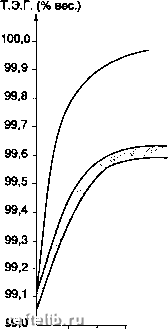

Влияние ааода газа отпарки на концентрацию Т.ЭГ.

Снижение точки росы.
