Объемный расход при условиях течения

1.12.3.1.3. Обозначения

е - коэффициент расширения (е < 1 для сжи-

маемых флюидов), d - диаметр отверстия используемого первичного прибора, D -диаметр входного трубопровода (или

входной диаметр трубы Ьентури), Р = - - отношение диаметров, р - абсолютное давление в флюиде (Pi - на входе, р - на выходе, или в горле). (Символ 1 соответствует состоянию флюида в сечении, где производится отбор входного давления),

- разность давлений {p-p,

- плотность флюида,

- коэффициент расхода,

- показатель адиабаты, используемый при вычислении коэффициента расширения.

Р С К

(1-Р*)

-1/2

называется коэффициентом скорости натекания*.

1.12.3.1.4. Общие условия использования приборов

Флюид должен быть физически и термодинамически гомогенным и однофазным, либо жидким, либо газообразным: протекание флюида через прибор не должно вызывать фазовых переходов.

На длине не менее 2D вверх по течению от входного сечения первичного элемента трубопровод должен быть цилиндрическим.

Стандарт устанавливает порядок расчета погрешностей.

В руководстве по практическому..использова-нию (NFX10 -104 декабрь 1970 года) приводятся Физические константы, численные значения коэффициентов, порядок расчетов и способы применения используемых вторичных приборов.

1.12.3.1.5. Первичные элементы: определения

Диафрагма - тонкая пластинка с круговым отверстием соосным трубе.

Сопло - сходящееся устройство, заканчивающееся цилиндрической частью, называемой горлом (различают сопло I. S. А. 1932 и удлиненное сопло).

Труба Вентури - нормированные типы представляют собой устройство, состоящее из схр/щегося конуса, цилиндрической части, называемой горлом, расширения, называемого расходящимся конусом (различают сопло Вентури и классическую трубу Вентури, называемую также трубой Гершеля).

В отечественной литературе величина Vl -Р не имеет специального названия. В ряде руководств пса коэффициентом расхода понимается величина С(1 - fr)*" - прим. ред.

** Должна появиться новая версия. В этой главе даются справки исключительно в соответствии с этими новыми нормами.

1.12.3.2. Типы отбора давления,

используемые с диафрагмой

Удаление точки отбора давления представляет собой расстояние, отсчитываемое вдоль прямой, параллельной оси трубопровода, от оси приемного отверстия до одной из плоскостей диафрагмы.

Это расстояние характеризует тип отбора давления у используемой стандартной диафрагмы.

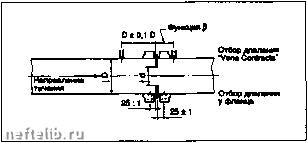

Расспания отборов давления удиафраш.

1.12.3.2.1. Отбор давления у фланца

См. вышеприведенный рисунок.

Отбор на входе: расстояние 25,4 мм от входной стороны шайбы.

1.12.3.2.2. Отбор давления

на расстоянии D и D/2

Отбор на вхо: расстояние в D ± 0,1D от входной стороны шайбы.

Отбор на выходе: расстояние в 0,5D от входной стороны шайбы с допуском ±0,02D при р 0,6, ± 0,01 D при р> 0,6.

1.12.3.2.3. Отбор давления в углах

Расстояние точек отбора давления от обеих поверхностей шайбы равно половине диаметра (или половине ширины) приемного отверстия, так что оно выходит непосредственно у шайбы.

Эти привм>«1ки представляют собой либо отдельные отверстия, либо кольцевые щели определенных размеров.

Коэффщлвнт расширения е

Для сжимаемых флюидов он рассчитывается по формуле

Е = 1(0.41+0,35р*) Кр,

1.12.3.3. Расходомеры с классической трубой Вентури

(стандарт NF X 10 -102)

1.12.3.3.1. Характеристики

При равной разности измеренных давлений потери на этих приборах меныие, чем на диафрагмах или соплах.

Стандартом предусмотрены формы входного цилиндра, его длины, рекомендуемой равной D (диаметр цилиндра), конфузора, угла у вершины 21 ° ± 2°, горла длиной d (диамеф горла), осо(5енно-стей их профиля, правила отбора давления.

1.12.3.3.2. Потери давления

Эти потери могут быть определены измерениями до и после монтажа в трубопроводе при постоянном расходе.

1.12.3.4. Область применения сопел Вентури

Потери давления на стандартизированных соплах Вентури могут быть существенно меньше, чем на стандартизованном сопле или диафрагме. Они могут бьпъ использованы для измерения расхода в трубопроводе диаметром D от 65 мм до 500 мм и отношений диаметров р от 0,32 до 0,77мм. Нижняя фаница для D является функцией отношения диаметров р и диаметра приемного отверстия у горла, приведенной в § 8.2.4.3 стандарта.

Профиль сопла Вентури обладает осевой симметрией. Он состоит из сходящейся части с закругленным профилем, цилиндрического горла и диффузора.

Диаметр горла d лежит в пределах от 50 до 390 мм.

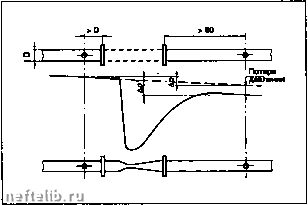

Потери давления в классической трубе Вентури.

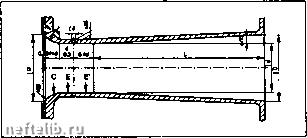

Сопло Вантури. Усеченный конус с1<-0.

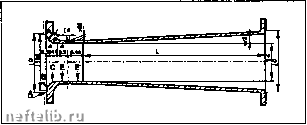

Сопло Вентури. Усеченный конус с1>-0.

Входной Сходящийся Цилиндрическое Расходящийся ЦИЛИНДРА конус В горло С конус Е

Сопряжения

Сечение классической трубы Вентури.

1.12.3.5. Выбор первичных

элементов для измерения расхода флюида

1.12.3.5.1. Расход флюида

Диафрагма: легкая адаптация к гамме расходов.

Труба Вентури и сопло Вентури: демонтаж является менее удобной операцией, чем в случав диафрагмы.

1.12.3.5.2. Диаметр трубопровода, отношение диаметров. Число Рейнольдса

нольдса

Для каждого элемента су1цествуют лимитированные значения диаметра трубы D, отношения

диаметров Р = и числа Рейнольдса потока

1.12.3.5.3. Прямые участки на входе и выходе

Для классических труб Вентури требуются прямые участки меньших размеров, чем для других первичных элементов. Их размеры существенны и оговорены стандартом.

1.12.3.5.4. Потери давления

Для одной и той же разности замеренных давлении потери давления на классических трубах Вентури и соплах Вентури от четырех до шести раз меньше, чем на диафрагмах и соплах.

1.12.4. Объемные счетчики

1.12.4.1. Общие соображения

Эти приборы определяют объем протекшего через них газа при условиях измерения.

Категории приборов, называемых объемными газовыми счетчиками, регламентированы следующими положениями:

- декрет № 72-866 от 16 сентября 1972 года {Journal offidel от 26 сентября 1972 года), видоизменен декретом № 76-1208 от 17 декабря 1976 года {Journal offJdel от 25 декабря 1976 года), регламентирующим категорию измерительного прибора: объемный газовый счетчик;

- декреты № 73-788 и № 73-789 от 4 августа 1973 года {Journal offidel от 11 августа 1973 года) относительно применения предоисаний Европейского экономического сообщества о контроле объемных газовых счетчиков;

- предписания от 23 октября 1974 года {Journal offidel от 21 ноября 1974 года), видоизмененные предписаниями от 17 апреля 1979 года {Journal offidelOT 31 мая 1979 года), от 10 июня 1983 года {Journal offidelOT 26 июля 1983 года) и от 31 октября 1984 года {Journal offidel ат 13 ноября 1984 года) относительно конструкции, установки и проверки объемных газовых счетчиков.

Объемные газовые счетчики по принципу действия подразделяются на лопастные, ротационные, тахометрические (турбинные) и вихревые; погрешности при первичной и периодической проверке не должны выходить за пределы максимально допустимых (см. нижерасположенную таблицу).

1.12.4.2. Принципы коррекции

ПЛОТНОСТИ

Объем газа V при давлении и температуре измерения (Р, Т) приводится к нормальным условиям (РоТо. обычно во Франции 101325 Па, 0°С) с пс мощью уравнения состояния

° PoTZ

гдв Z - коэффициент сверхсжимаемости рассматриваемого газа.

Для газа месторождения Лак таблицы значений Z приведены в Journal offidel. Для других газов были составлены эмпирические корреляционные формулы.

1.12.4.2.1. Коррекция плотности поставляемого газа

Выделяют валовые згмеры за период, в течение которого предоолагают, что фактически плотность не менялась или мало менялась, либо специально регулировалась (Национальное газовое общество юго-запада S.N.G.S.O.), либо чаще всего

Максимально допустимые погрешности для объемных газовых счетчиков при пробных расходах.
