Коэффициент излучения черных поверхностей при этих двух температурах согласно таблице равен 1495 Вт. м-г-К-

- для известняка при 1 700°С:

е,-0,14 8,-2я1*;

- для платины при 1 500°С:

€2-0,17 8г«я/*;

= 0.5

поверхность выпуклая поверхность вогнутая

Откуда искомый коэффициент излучения:

1495 x 0,14 x 0,17

1-(1-0,14) • (1-0,17) 0,5

- 55,3 Вт • м-г К-

1.9.1.2.4. Величины энергетических светимо-стей черного тела

Mj =5,670- 10-» Т*Втм-г См. следующую таблицу.

1.9.1.3. Излучение прозрачных тел

Реальные тела поглощают попадающее на них излучение лишь частично.

Для непрозрачных тел в зависимости от того, полированный или матовой является их поверхность, непоглощенная энергия падающих лучей может быть либо отражена от поверхности, либо рассеяна во всем пространстве перед телом. Для тел, прозрачных к излучению, часть падающего потока может пройти сквозь всю толщину тела без поглощения: эта часть потока соответствует коэффициенту пропускания т тела.

Величины энергетических светимостей черного тела.

Значения коэффициента пропускания некоторых типов стекол и плексиглаза (с параллелы1ыии поверхностями) по отношению к излучению черного тела при Т(К), согласно А. Goeffe: Передача тепла излучением.

1.9.1.4. ИЗЛУЧЕНИЕ РЕАЛЬНЫХ ТЕЛ

1.9.1.5. ИЗЛУЧЕНИЕ ГАЗОВ

Светимость реальных тел: М - е,М°,

М° - светимость черного тела при рассматриваемой температуре;

М - светимость заданного тела при той же температуре;

е, - коэффициент черноты данного тела

Коэффициент е, существенно зависит от состояния поверхности тела: с ростом шероховатости он возрастает.

1.9.1.5.1. Общие сведения

Некоторью газы, такие как сухой азот и сухой кислород, являклся полностью прозрачными к излучению.

Среди обычных газов, обладающих способностью значительного лучеиспускания, основными являются углекислый газ, одноокись углерода, пары воды, причем это излучение ограничено узкой областью относительно длин волн (отдельнью полосы испускания и поглоиения). Лучеиспускание этих газов при каждой температуре зависит от толщины еслоя излучения и их концентрации (парциального давления р) в атмосфере.

Наименование и состояние поверхности

Температурах

Коэффициент черноты

Наименование и состояние поверхности

Температура,

°С

Коэффициент черноты

хорошо отполированная пластинка из чистого (на 98,37%) алюминия

полированный

фубая полировка

промышленные листы

окисленный при 600°С

окись алюминия

окись алюминия

Свребро:

чистое и полированное

полированное

Медь:

промышленная, обработанная наждаком, отполированная

промышленная, начищенная до блеска

пластинка, нагретая до 600°С

окись меди

Олово:

блестящее луженое железо промышленная луженая жесть Латунь:

хорошо отполированная (82,9% -Си, 17%-Zn)

прокатная пластина, отполированная грубым наждаком

блеклая пластина окисленная нафеванием при

600°С Ртуть Никель:

чистое (98,9%), отполированное электролитическое покрытие

пластина, окисленная при

600°С окись никеля

226 - 577

100 100 100

199 - 600 277 - 500 500 - 828

227 - 627 100

19 22

200 - 600 600-1100

24 100

49 - 349 200 - 600

0-100 227 - 377

200 - 600 650-1 254

0,039 - 0,057

0,095

0,18

0,09 0,11-0,19 0,63 - 0,42 0,42 - 0,26

0,020 - 0,032 0,052

0,030

0.072

0,57 0,66-0,54

0,043 - 0,064 0,07-0,08

0,030

0,20

0.22 0,61 - 0,59

0,09 - 0,12 0,07 - 0,087

0,37-0,49 0,59-0,85

Свинец окись никеля серый окисленный окисленный при 150 Железо - металлическая поверхность (либо очень тонкий слой окиси): полированное железо грубо отполированное железо полированная сталь грубая жесть полированная жесть полированный чугун Железо - окисленная поверхность:

луженая стальная жесть окисленное железо сталь, окисленная при 600°С окись железа

Цинк:

промышленный, чистый на 99,1%, отполированный

окисленный нагревом при 400°С

блестящая гальваническая не-окисленная полированная жесть

серая окисленная гальваническая жесть

различные материалы:

пластины асбеста

бумага из асбеста

огнеупорный кирпич

белая эмаль на железе

пробка

белая или кремовая радиаторная краска

кремний-алюминиевая краска два слоя на инконеле

гладкое стекло

127-227 24 200

427-1027

100 938-1 100 900-1 038

21 100 200 - 600 500-1 200

227 - 327 400 28

24 38 - 371 1 ООО 23 25 100

0,057 - 0,075 0,28 0,63

0,14-0,38 0,17 0,066 0,55 - 0,61 0,55-0,60 0,21

0,66 0,74 0,79 0,85-0,89

0,045 - 0,053 0.11 0,23

0.28

0,96 0.93 - 0,94

0,75

0,906

0,93 0,77 - 0,64

0,29

0,93

При наличии взаимно соответствующих интервалов температуры и коэффициентов черноты можно в указанных диапазонах применять линейную интерполяцию.

Значения установлены Н.С. Hotterem и заимствованы из работы: McAdams, Transmisston de la challeur.

Коэффициент черноты некоторых металлов и различных материалов

1.9.1.5.2. Светящееся пламя

Светящимся называется пламя, содержащее в виде суспензии очень мелкие частицы углерода (от 0,1 до 0,01 мк), которые образуются в результате частичного крекинга некоторых углеводородов пэрючих газов (особенно этана или этилена). Излучение этих твердых частичек охватывает весь спектр и складывается с инфракрасным излучением прозрачных газов пламени (СО, COj и НгО).

1.9.1.5.3. Спектральный коэффициент излучения txf,

Спектральный коэффициент излучения ер изменяется обратно длине волны \ согласно приближенному закону:

е„р = 1-ехр(-)

где / - толщина пламени в направлении наблюдения, а К„ называемый коэффициентом линейного ослабления волны, длиной 1 мк, прямо пропорционален весовому содержанию в пламени газов угле-

рода крекинга и обратно пропорционален диаметру частиц.

1.9.1.5.4. Коэффициент излучения

Коэффициент излучения Ер частичек вычисляется по Ьбобщенному соотношению:

к,/е

Это выражение показывает, что Ер возрастает с ростом температуры 6 пламени.

Помимо этого по результатам анализа газов пламени вычисляется коэффициент излучения прозрачных газов.

Отсюда выводится коэффициент излучения светящегося пламени:

е,= 1-(1-ер)(1-ев)

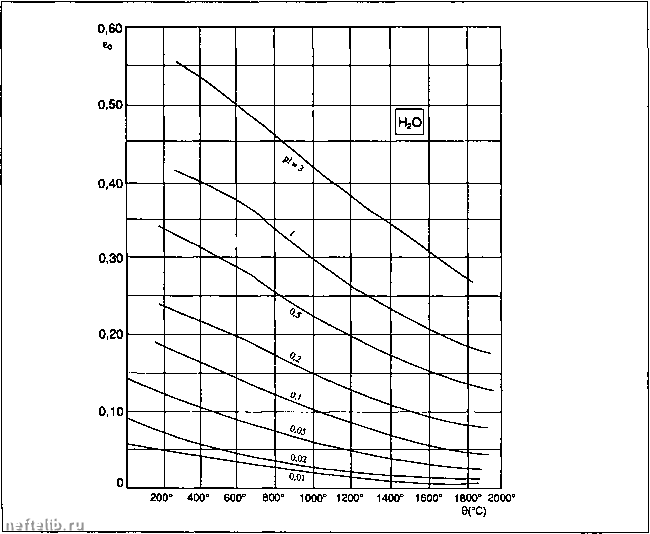

1.9.1.5.5. Коэффициент излучения паров воды

Коэффициент излучения для Е для НгО в зависимости от произведения р I, выраженного в КПа-м.
