8.5.2.5.3. К.П.Д.

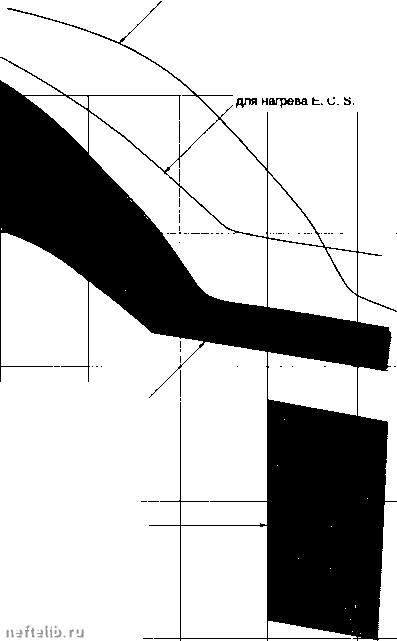

К.П.Д. для различных типов существующих аппаратов отопления, полученные в лаборатории, приводятся на рисунке. Они находятся между 100 и

106% P.CJ. для температуры на входе 30°С (100% минимум, определенный спецификацией ATGC-30). При температуре 45°С, часто встречающейся на установках, К.П.Д. достигает S7 - 101% P.C.I. для классического котла-конденсатора, 103% - со вто-

К.П.Д.поР.С.1(%)

К.П.Д,

по PX.S(%)

Пример конденсационного котла с тепломасоообменником

Пример конденсационного котла со вторым конденсатором 2

Конденсационные котлы (обмен непрямой)

Котлы традиционные

- 85

60 70 80

Температура воды на входе, °С

КЛД. котпа при постоянной работе (котвп мощностью более 70 кВт).

рым конденсатором, позволяющим подогревать водопроводную воду, 107% - с теплообменником воздух-продукты сгорания.

Для индивидуального котла предписывается нормами минимальный К.П.Д. 103% P.C.I. при 30°С обратной воды.

Эксплуатационный К.П.Д. котлов-конденсаторов очень близок к их номинальному К.П.Д. за счет небольших потврь при остановке (потери на продувку невелики за счет больших потерь давления в теплообменниках этих котлов и за счет сниженной температуры дыма). Эксплуатационный К.П.Д. до 100% Р.С. J. при использовании системы (нагрев + + E.C.S.) может быть взят приближенно независимо от типа отопления.

8.5.2.5.4. Установка

Должны быть соблюдены несколько простых правил, чтобы реализовать лучшие качества котла-конденсатора. С точки зрения гидравлики, эти котлы должны питаться как можно более холодной водой, чтобы получить лучший К.П.Д.

Индивидуальные котлы устанавливаются,таким образом, на обратной линии без трех ходовых кранов и других устройств, усложняющих гlv:paвличe-скую схему. Они управляются с помощью термостата окружающей среды хорошего качества. В коллективных котельных, с точки зрения технико-экономической, необходимо предусмотреть в котельной установку как котла-конденсатора, так и традиционного котла. Действительно, котлы-конденсаторы будут обеспечивать более чем 90% годовой потребности, если их мощность составляет половину общей мощности.

В этих котельных просто необходимо эффективно использовать преимущества котлов-конденсаторов и зимой и летом как для отопления, так и горячего водоснабжения, и изолировать гидравлически традиционный котел при остановке. Необходимость орошения теплообменников-конденсаторов требуемым расходом наиболее холодной водой ведет к разнообразию схем в зависимости от типа котлов-конденсаторов (с одним, двумя или тремя теплообменниками) и в зависимости от назначения котельной (отопление, с одной или несколькими циркуляциями или без горячего водоснабжения (E.C.S.)).

Устройство для отвода продуктов сгорания должно учитывать низкую температуру последних и их насыщение водой.

Для аппаратов, соединенных с трубой, необходимый диаметр для натуральной тяги будет ббль-шим при равной мощности, чем для классического котла (результат уменьшения термической тяги).

Конденсация, начавшаяся в котле, продолжается в трубе. Поэтому необходимо предусмотреть удаление конденсата, выпавшего в трубе. Для этого служит трубопровод P.V.C. удаляющий конденсат из котла. Трубопровод должен быть герметичен и способен работать в газовых аппаратах (качественный алюминий, А5 или нержавеющая сталь).

Соединение с дымоходом, типа вантузы, аппаратов герметичной циркуляции и соединительные трубопроводы в сетях V.m.C. должны быть также герметичны, в них не должно быть пониженных мест для облегчения движения воды к сливу.

В аппаратах V.m.C. спиральные устройства безопасности - анемометрические или манастатиче-ские заменяют систему безопасности (термическую) традиционных аппаратов.

8.5.2.6. Газовые аппараты для отопления и горячего водоснабжения

8.5.2.6.1. Введение

Эта глава представляет в кратком виде различные типы газовых генераторов, которые могут быть расположены в общественных и промышленных зданиях для отопления и горячего водоснабжения.

Различают три вида генераторов:

- для производства горячей воды индив»¥1уаль-ные и коллективнью;

- для отопления коллективных или индивщуаль-ных зданий;

- смешанные аппараты одновременного производства тепла для отопления помещений и горячей воды (производство коллективное или индивидуальное).

8.5.2.6.2. Аппараты для индивидуального производства горячей воды (водонагреватели)

8.5.2.6.2.1. Индив»:1уальные водоподогреватели

В этой области различают две большие категории аппаратов:

- аппараты мгновенного двйствия (проточнью водонагреватели);

- аккумулирующие аппараты (аппараты с аккумулятором).

8.5.2.6.2.1.1. Аппараты проточного двйствия

8.5.2.6.2.1.1.1. Описание оборудования

Это оборудование состоит из теплообменника (легкой конструкции: сребренные медные трубы, обычно луженые), горелка с системой регулировки и камера сгорания (или юбка).

Тепло- г обменник (31

Труба охлождения стенок (5) \

Ребра

Камера сгорания

Газ горелки ♦ I » М ♦ I <

-Юбка (2)

Горелка (1)

- Питатель сопел

Сопло запальника-оф Труба снабжения

запальника

Принципиальная схеме аппарата проточного типа.

Продукты сгорания газа, генерируемые горелкой (1) проходят по юбке (2) к теплообменнику (3), который они пересекают, оставляя большую часть тепла санитарной воде, проходящей через теплообменник из системы циркуляции (4). Характеристика работы аппарата проточного действия (рис. стр. 730) отличается тем,что зажечь горелку можно только при подаче горячей воды. Аппгфат оборудован таким образом гидравлическим устройством, которое управляет открытием клапана подачи газа к горелке.

- Перечень продукции, существующей во Франции.

Существуют водонагреватели для раковин и для ванн, которые отличаются по мощности и качеству регулирующих устройств.

Водонагреватель имеет обычно мощность 8,7 кВт и состоит из базового аппарата из серии аппаратов проточного действия, т.е. наиболее простого и самого дешевого.

Сконструированные для размещения в раковине, они не оборудованы настоящей системой регулирования температуры воды. Некоторые современные аппараты имеют устройства установки температуры, которая позволяет изменять соотношение между расходом поступающего в горелку газа и расходом нагреваемой воды.

Эти аппараты мощностью 8,7 кВт обычно не соединяются с дымоходом. Чтобы избежать ухудшения качества сжигания за счет зафязнения атмосферы продуктами некачестзенного сжигания, водонагреватель, несоединенный с дымоходом, обязательно оборудуется автоматикой безопасности, которая прекращает подачу газа, если содержание СО превосходит установленный предел. Эта система безопасности базируется обычно на удалении или отрыве пламени горелки от запальника.

I Дефлектор -- 2 Наружная оболочка

3 Корпус нагревателя

4 Предупредительная безопасность

5 Запальник

6 Горелка

7 Питатель сопел

8 Регулятор давления газа

9 Выбор мощности

10 Автоматический кран воды

II Выбор температуры 12 Сбросной клапан

Водонагреватель проточного действия (здесь 5л/мин).

- Водонагреватель для ванной

Эти аппараты более мощные, чем водонагреватели для раковин, и могут служить для ванной. Некоторая часть из новых аппаратов имеет изменяющуюся мощность. Это значит, что мощность горелки связана с расходом воды, которая потребляется, чтобы получить желаемую температуру.

Во Франции перечень предлагаемых мощностей следу Ю1ЦИЙ:

- 17,4 кВт;

- 22,6 кВт;

- 27,9 кВт.

Наиболее часто применяются аппараты мощностью 17,4 кВт и 22,6 кВт. Аппараты мощностью 27,9 кВт являются наиболее мощными для зтого типа продукции.

8.5.2.6.2.1.1.2. Система регулирования

Совершенствование системы регулирования аппаратов производства горячей воды (E.C.S.) состоит в возможности изменения расхода газа горелкой таким образом, что температура выходящей из аппарата воды была на желаемом уровне, независимо от расхода потребления.

На практике зта идеальная ситуация не может быть достигнута по двум техническим причинам:

- горелка работает в интервале от минимальной до максимальной мощности (разница между этими величинами определяет гибкость горелки). Таким образом, регулирование практически возможно только в этом интервале мощностей;

- техника, используемая для осуществления связи мощности с расходом воды, не позволяет осуществить строгой пропорциональности между этими двумя величинами.

Тем не менее существует два технологических процесса для получения этого результата:

- регулирование гидростатическое;

- регулирование термостатическое.

- Регулирование гидростатическое

Это регулирование применяется более часто, т.к. оно имеет меньшую себестоимость, чем регулирование термостатическое.

Принцип его работы следующий:

циркулирующая вода в аппарате проходит через трубку Вентури;

• в ее входной камере происходит снижение давления пропорционально расходу;

за счет зтого снижения давления происходит поднятие мембраны, которая открывает клапан газа;

он отрегулирован таким образом, чтобы расход газа опережал перемещение мембраны. Наконец, на некоторых аппаратах существует байпас трубки Вентури, который позволяет перепускать через нее большее или меньшее количество воды, т.е. регулировать температуру воды косвенно.

- Регулирование термостатическое

Технически термостатическое регулирование является лучшим.

Оно состоит в измерении температуры воды, выходящей из генератора, с помощью термобаллона и использует ее с помощью приемника, который реагирует способом компенсации выполняемой команды открытием или закрытием крана подачи воды на клапане газа.

Таким образом, открытие газового клапана управляется пропорционально расходу воды с помощью гидхзстатической системы. Термостатическая часть служит только для уточнения расхода
