3.3.3.2.1. Устойчивость в отношении

предупреждения разрушений

3.3.3.2.1.1. Учет опасностей

Массивная структура соли иногда кажется очень однородной, вместе с тем она бывает неоднородной, если содержит нерастворимые блоки, такие как мергели или ангидрцд, или, если она представлена слоистыми пропластками. Поэтому условимся отличать проблемы устойчивости, связанные с солью как таковой, от тех, которые вызваны неоднородностью материалов и расположением вблизи пород, вмеирощих массив соли.

3.3.32.1.1.1. Разрушение соли как таковой

Соль является материалом очень тягучим, который может выдерживать значительные деформации без разрыва, однако разрушение становится возможным:

- если минимальное давление в полости слишком низкое,

- если снижение давления в полости слишком быстрое,

- если деформация превосходит некоторый предел. Эта последняя предельная точка спорная и никогда не будет установлена в полостях хранилищ, даже втаких, которые представлены очень значительной конвергенцией (случай Эминанса). Разрушения опор шахт после сильной деформации наблюдаются часто, но необходимо отметить, что в этом случае противодавление нулевое и степень извлечения (отношение вынутого объема к полному объему) часто очень высокая.

3.3.32.1.12. Разрушвш, (вязанное с неоднородностью и расположением вбгшзи вме-щающихпород

Если не соблкздена достаточная "перемычка" соли на стенке или на кровле (или еще и сбоку, в случае полостей, расположенных на окраине куполгО, то по этой причине возможно "сдувание" (обваливание в связи с плохим сопротивлением растяжению вмещающих пород, особенно анпуитов).

В полостях хранилищ, где это явление наблюдалось, последствия были очень незначительными, но в случае эксплуатации галерей на небольшой глубине нередки разрушения вплоть до полного обрушения поверхности. При таких разрушениях могут иметь место непоправимые последствия в результате взаимодействия соли с водоносным горизонтом.

3.3.3.2.1.2. Требования к размерам с точки зрения предупреждения разрушения

Форма: избегать плоской кровли большой протяженности, выбирать компактную геометрию (близкую к сфере) или слабое радиальное распространение (вертикальные цилиндры).

Коэффициент извлечения, расстояния между полостями: часто дают определение типичного критерия: отношение jsaccTOHHHfl между осями двух соседних полостей к сумме их наибольших горизонтальных протяженностей должно бьпъ больше определенной величины, зависящей от инженерно-геологических характеристик массива

Достаточная перемычка соли между полостью и породами, вмещающими массив соли.

Надлежащее расстояние между полостями и водоносными горизонтами.

Не слишком »«13кое минимальное давление. Офаниченная скорость снижения давления.

3.3.3.?.?. Герметичность

Герметичность хранилищ углеводородов в соляных полостях обеспечивается непроницаемостью больших массивов соли. Максимальное давление хранимого флюша должно бьпъ ниже давления ги-дроразрыва у башмака обсадной колонны. Это давление педроразрыва может достигать градиентов поредка от ,2 до 2,3 а с учетом коэ

запаса максимальное давление хранимых( соответствует градиентам, обычно заключенным между 1,6 и 2.

Сохранение потенциальной емкости хранилища

Соляные полости испытывают потери объема (вероятно слишком малые, чтобы бьпъ заметными в короткий срок, принимая во внимание геологический масштгю времен) вследствие тягучести каменной соли. Это то, что называют неудачным образом явлением текучести. Скорость уменьшения объема зависит от разности между горным и внутренним давлениями. Эта разность обычно пропорциональна глубине, не следует размещать полости на слишком большой глубине.

Однако лабораторные испытания и испытания на объектах показали, что тягучесть соли, которая имеет естественную склонность ктекучести, значительно меняется для различных массивов.

В заключение инженер, занимающийся размещением соляных полостей, должен для постоянства емкости сооружения заботиться о:

- размещении полостей в массивах мало тягучей соли; испытания на текучесть, проведенные в лаборатории на образцах, отобранных во время бурения разведочных скважин, позволяют получить параметры закона устойчивости, например, типа закона Леметра, Менцеля и Шрейнера, необходимые для любой модели прогнозирования текучести полостей,

- не выбирать слишком большие глубины: каковы бы ни были свойства хршимого углеводорода, 2000 м представляются максимальными (глубина полостей для хранения газа обычно заключается между 700 и 1700 м),

- назначать минимальное рабочее давление достаточно высоким,

- исключать бесполезный простой каверны при низком давлении (правила эксплуатации).

3.3.4. Термодинамические

аспекты хранения газа в полостях: модель эксплуатации

Особый темп эксплуатации полостей; высокая амплитуда изменений давления, значительные темпы отборов, вызывают несколько технических про-

Технические характеристики различных материалов скважин и пород.

Теплопроводность и геотермический градиент отложений районов Этрец и Тврсанн.

блем. Эти проблемы, характерные для хранилищ газа в полостях, эксплуатируемых при снижении давления, проявляются при отборах газа с высоким темпом снижения давления и температуры в полости и усугубляются в скважинах потерями давления и риском образования гидратов. В самом деле, газ увлажняется во время пребывания в полости в связи с присутствием остаточного рассола на дне полости. Эксперимент показывает, что влагосодержание (200 - 400 мг на м (н)), замеренное на устье скважины при отборе газа остается ниже влагоемкости в условиях дна полости (500 -1500 мг на м (н)); сильная гигроскопичность хлористого натрия в основном объясняет этот результат. Высокие требования транспорта (50 мг на м (н)) требуют обязательное использование колонн гликолевой осушки.

Для того чтобы предусмотреть, а затем и оптимизировать рабочие характеристики полостей.

можно применять модель эксплуатации, позволяющую рассчитывать изменение:

- объема свободного газа в полости (механический аспект, см. § 3.3.3.1),

- средних давления и температуры в полости.

- давления и температуры в любой точке скважины.

Такая модель должна учитывать теплообмен между газом и породами. Необходимо решение уравнения теплопроводности (теплоотдача через проводимость в породах) и достоверное знание геотермического градиента (полученного путем термометрии, выполненной через несколько недель после окончания бурения скважин), тепловых свойств пород и технических злементов скважин.

Примеры результатов моделирования с помощью такой модели представлены на рисунках с. 408.

70 +

50 +

Температура ГС)

Е2.07

08.05.1980

ТЕ.15 17.02.1981

Глубина (м/поа.)

250 500 750 1000 1250 1500 1750

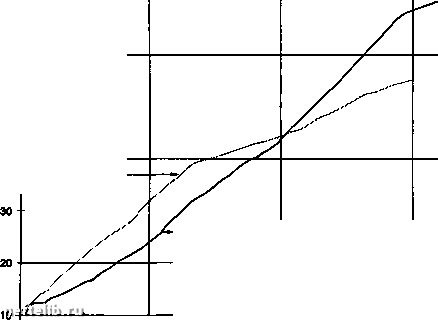

ПрмбпилаиньЛ профшл геотермического градиента в Этрец и Тврсанн
