Стержни для под» продуктов

Опоры для полок

Ящик для опилок Горелка

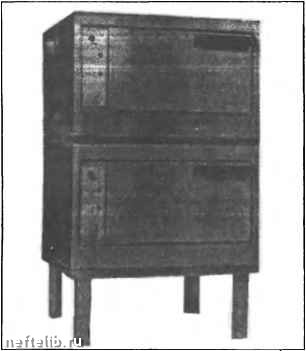

Печь.

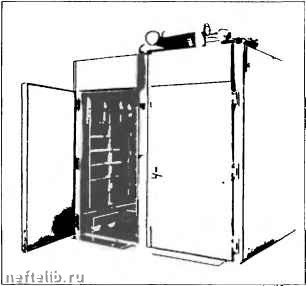

Коптильня-сушильный шкаф.

Сушильные и жарочные шкафы оборудованы вентилятором, расположенным обычно в верхней части шкафа, который перемешивает горячий воздух, идущий от турбулентного теплообменника, в котором циркулируют продукты сгорания горелки. Горячий воздух может циркулировать по закрытой схеме или схеме с частичным обновлением воздуха. Эти шкафы могут оборудоваться системой профаммирования температуры, времени, вентиляции и т.д.;

Сушильный шкаф.

- коптильная печь - аппарат в нижней части, имеет ящик для древесных опилок, которые медленно горят под воздействием пламени горелки, расположенной под ящиком.

8.5.3.2. Водонагреватели коммерческого, общественного и кустарного секторов

8.5.3.2.1. Горячая вода в сфере обслуживания

Производство горячей воды обслуживания и санитарной воды является зжотой, которой заняты все предприятия сферы обслуживания.

Потребности в горячей воде сектора самые различные, но существует большой перечень генераторов, отвечающих на все запросы.

8.5.3.2.2. Оборудование для производства горячей воды

Можно различить два типа оборудования:

- аппараты для маленьких учреждений сферы обслуживания (коммерческие и кустарные). Это генераторы жилого сектора или их модификации;

- аппараты для больших объектов сферы обслуживания (гостиницы, больницы), которые аналогичны аппаратам, применяемым для производства горячей воды в коллективных домах с помощью пластинчатого теплообменника или аккумуляторного резервуара большой емкости.

8.5.3.2.3. Специальное оборудование

Некоторые конструкторы предлагают перечень оборудования, которое хорошо отвечает на специфические запросы большого постоянного или прерывистого потребления сектора обслуживания. Водонагреватель с аккумулятором ультрабыстрого нагрева с конденсацией или без нее.

8.5.3.2.3.1. Общая характеристика

В принципе техника простая и надежная. Они состоят из цилиндрического сосуда, в котором находятся толка и теплообменник.

Они характеризуются временем нагрева от 20 до 30 мин, необходимым для нагрева несколы<их сот литров (до 500 литров и более) от 15 до 65°С, также как постоянным и болыиим расходом. Плюс к этому, благодаря своему резерву, они способны удовлетворить большие одноразовые требования в процессе опорожнения.

Заметим, что эти аппараты соединяются либо с дымоходом (трубой), либо с герметичным вантузом.

8.5.3.2.3.2. Примеры

G.D.F. разработала совместно с различными изготовителями несколько водонагревателей этого типа.

8.5.3.2.3.2.1. -Chaudagaz- Sodete Collardet Trolart (Торячий газ")

Это конденсационный аппарат. В верхней части топки трубка забирает горячий газ. Она представляет из себя змеевик и осуществляет выход газа в нижней части через дымоход или герметичный вантуз. Этот процесс позволяет охладить горячий газ и сконденсировать часть водяных паров, кото-

рые он содержит. Отсюда очень высокий КПД, близкий к 105% P.C.I. Торячий газ" оборудован горелкой с вентилятором для того, чтобы поддерживать толку под небольшим давлением и компенсировать потери давления, создаваемые змеевиком.

Характеристика -Горячего газа-.

8.5.3.2.3.2.2. Аккумуляторы серии °НЯ"

Аккумуляторывысокого КПД "HR" Societe Styx имеют газовый нагрев, функционируют без потребления электроэнергии; их КПД превосходит 90% P.C.I.

Характеристика аккумулятора HR» (Styx).

Термостат-

Пламенная горелка -Вентилятор -

Изоляция

Топка

Змеевик

Выход горячей воды

Отвод дыма

Выход холодной воды

4 DUH»

W Удаление конденсата

Вид аппарата Горячий газ.

Тягопрерыватель

Подвод горячей воды

Корпус нагрева

Топка

Цоколь изолированный

У воды

Отводвтрубу (дымоход)

Подвод холодной

Покрытие изоляцией

Защита реэевуара ATS

- Люк

Горелка с рампой из нержавеющей стали и

пневматическим регулированием с помощью термостата в общем корпусе

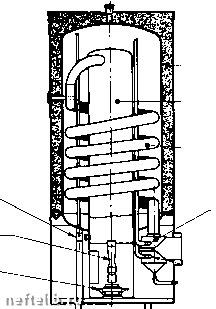

Разрез аккумулятора "HR(Styx).

8.5.3.3. Обработка текстиля. Утюжка, гладильный пункт

8.5.3.3.1. Пар

Пар при утюжке используется либо непосредственно в оборудовании обработки (прессы, гладильные столы и т.д.), либо косвенно, как теплоноситель для машин сухой чистки.

Давление использования обычно б бар (относительных), откуда температура пара около 165°С на выходе из котла Этот пар должен бьпъ "сухим насыщенным, т.е. не содэржать никаких следов воды в жидкой форме.

Несколько лет назад потребность в паре составляла 120 кг/ч пара для среднего гладильного пункта оборуреанного гладильным столом, прессом и машиной для сухой чистки.

В настоящее время с новым оборудованием, более экономичным по пару, и рациональной паровой сетью это потребление не превышает 60 кг/ч.

8.5.3.3.2. Котлы

8.5.3.3.2.1. Различные типы котлов Существует два типа котлов:

- с нормальным испарением, характеризующимся относительно большим резервом воды и пара а также временем поднятия давления порядка 15 - 30 минут;

- с мтовенным испарением, характеризующимся очень небольшим резервом воды, позволяю-

. Продает J сгорштя

Уромнкюды

Дымом» трубы

Котал с резервом воды и пара.

щим поднимать давление за несколько минут. Недостатком этого аппарата является то, что он вырабатывает пар nefxxnxwHHoro качества по сравнению с котлами, имеющими резерв пара

f Продает сгарант

rtap t

Вода--

Зммаик

Котел непосредственного действия.
