8.5.5.7.4. Оборудование обогрева

Цементные печи имеют одну горелку, расположенную в нижней части печи, называемой соплом, назначение которого состоит в следукхцем: передать топливо (пылеобразный уголь, мазут или газ), первичный воздух горения и прежде всего пары через нагреваемый продукт; смешать топливо и первичный воздух; регулировать форму пламени.

Цементные печи могут отапливаться:

- распыленным углем с дополнительной подачей жидкого или газового топлива;

- жидким тяжелым топливом с механическим или пневматическим распылением с помощи пара или природного газа;

- одним газом: в этом случае газ подается в печь через два отверстия: центральное и кольцевое.

Таким образом получают один поток газа, у которого можно изменить импульс путем изменения распределения расходов и таким образом сохранить форму пламени постоянной, когда тепловой расход изменяется.

Это сопло, разработанное G.E.F.G.N. - группа изучения пламени природного газа, известная под названием "Сопло двойного импульса".

Газ имеет определенные преимущества, которые могут бьпъ использованы во вспомогательном оборудовании:

- горелки в подогревательных циклонах, где происходит предварительный обжиг "муки";

- горелки, сухой -

щие тепло к решеткам; (полу-

- горелки, подводящие тепло к сушильному шкафу сырья или угля.

Рычаг регулирования расхода

Газ HP

Газ BP

Воздух

Газ BP

Газ HP

Звезда с 3 лучами

Сопло неподвижное

Сопло подвижное

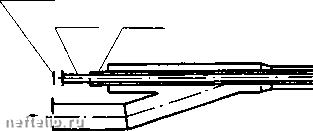

Газовая горелка туннельной печи TnnaSmidth.

изоляция

мазут

газ колыевой

газ централы4ый

Принципиальная схема горелки G.E.F.G.N. с пневматическим разбрызгивателем мазута газом.

8.5.5.7.5. Цемент во Франции

8.5.5.8. Известковые печи

Потребление связующих материалов (цемент и гидравлическая известь) во Франции в 1988 году составляло 24,2 млн.т. Сектор строительства зданий потреблял 65,5%, т.е. на 5% меньше, чем в 1985 году. Сектор жилищного строительства потребляет 34,5%, с увеличением на 5% по сравнению с1985 г. Потребление топлива в 1988 году составляло 1,76 Mtep, в то время, как удельное часовое потребление состввляло 802 кВт • ч/т цемента и 1040 кВт • ч/т клинкера.

Распределение между различными видами топливе такое же, как в 1985 году.

Начиная с 1985 года уголь заменил тяжелое жидкое топливо, как основной вид топлива, и составляет 86% общего потребления.

Газ Мазут Стерм Mt

4-3,5-

3. 2,5.

2-1,5.

Производство т/год

I I М I I I I I I I I I I I I I I

1960 1964 1968 1972 1976 1980 1984 1962 1966 1970 1974 1978 1982

Потребление топлива цементной промышленностью Франции.

I I » I I I I I I I I I I 1960 1964 1968 1972 1976 1980 1984 1962 1966 1970 1974 1978 1982

8.5.5.8.1. Производство извести

Известь - один из наиболее старых известных человеку материалов получается путем обжига известняка при температуре выше 900°С.

Негашеная известь представляет собой оксид кальция - результат декарбонизации известняка.

Гашеная известь или гидрат получается из природной извести с помощью реакции гидратации, называемой гашением.

Распределение различных видов топлива в цементной промышленности.

Гашеная известь.

Гашеная известь получается из известняка, содержащего от 15 до 20% глины. Обжиг известняка осуществляется в двух типах печей.

8.5.5.8.2. Вертикальные печи

Этот тип печи, наиболее подходящий для Франции, представляет собой вертикальный стальной цилиндр, имеющий термостойкую внутреннюю изоляцию, которая представляет собой сосуд.

Известняк загружается с верхней части печи и опускается, пересекая последовательно при этом три зоны:

- подогрева;

- обжига или кальцинации;

- охлаждения.

Газовые потоки проходят печь в обратном направлении: свежий воздух, забранный в нижней части печи, подогревается в контакте с известью и обеспечивает сжигание топлива Горючие газы нагревают загрузку материала перед выходом из верхней части печи. Старые прямые печи обогревались обычно твердым топливом (кокс, уголь и Т.Д) в смеси с известняком. Этот тип печи не позволяет получить хорошее качество извести при использовании жидкого или газового топлива, когда производительность превосходит 150 - 200 т в сутки.

Это топливо подается в печь через стенки и трудно осуществить хорошее распределение тепла в пространстве загрузки камня, когда сечение емкости увеличивается.

Новью прямые печи используют жи/ое и газовое топливо (обычно мазут и природный газ).

Бурильный П станок -

Малый размер

Сито

Дробленый известняк

£2

Сито

" * •

Вода

Калиброванная известь

Гидратор

Гашбная известь

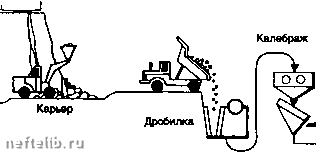

Схема производства изввсти.

Известковый камень

Печь
