трубопроводе. Их конденсация требует термодинамических условий, могу1цих существовать на выходе из поста регулирования НР/МРС (спадающая кривая конденсации).

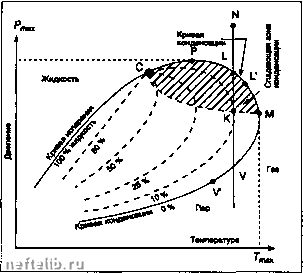

Двухфазная диаграмиа природного газа.

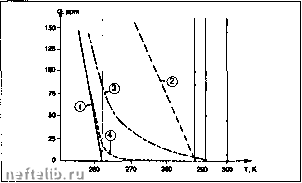

Cnaf/owfuB кривые контнсации. 1-газ типа В;2-В + пС,о;3-В+ 10,5 ррт пС,г;4-В + 0,28 ррт nCte-

77 рт

Жидкость появляется в виде очень тонкого тумана, который может создавать объединенную массу (феномен увеличения, ведущий к увеличению капель аэрозоля в процвссе соударений), двигающуюся более или менее быстро в зависимости от скорости газа.

- Если V < 2 м/с, капли быстро собираются в нижней части газопровода.

- Если 2 м/с < V < 5 м/с, то большая часть жидкости собирается на дт, но появляются туман и волны.

- Если V > 5 м/с, туман движется вместе с тонкой пленкой на стенах трубы.

Два феномена (механизма) могут объяснить аккумуляцию жидкости в особых точках сети:

- специфическое увлечение жидкости к определенным ответвлениям, служащим ловушками, в соответствии с их геометрией и режимом истечения;

- уменьшение скорости истечения, вызванное распределениям расхода в разветвленной части сети.

-I-1-I-\-I-I-I-I-I-Г*

10 гОЭО«)50 М70ММ 100%

пм.у>ам11у)т« iao%

П-I-1-I-I-I-I-I-Г

10г0Э0 4О5ОМ70МИ 100% ТроОмк рчокпр 0 7S ж 0 М. Р ЭО вЧ1

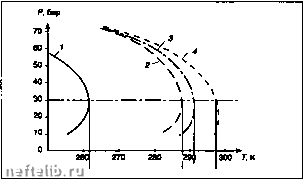

Количество конденсата, выпадающего при давлвнии 30 бар. 1 -4си.выше.

Истечение жидкости в ответвлении.

7.3.3.4. Способы определения риска конденсации

Чтобы предупредить этот риск, надо уточнить реальное количество и качество конденсата, способного выпасть в зависимости от условий эксплуатации транспортных и распределительных сетей.

Переносные аппараты позволяют определить риск появления жидких углеводородов в рассматриваемой сети и пределы этого эффекта.

7.3.3.5. Средства предотвращения

Снижение давления при постоянной температуре ведет к снижению количества конденсата.

Наконец, при снижении скорости газа конденсат скапливается более быстро на дне трубопровода. Это же должно улучшить теплообмен с почвой, т.е. увеличить температуру, что способствует испарению.

Эти решения не всегда могут быть реализованы. Одно из решений состоит в сепарации и сборе жидкости.

Лоауижа нондансата

-Ч----!=>

i*

Схеме сбора конденсата на выхода из поста снабжения.

Сепарацию можно произвести с помощью горизонтального или сферического сепаратора.

Когда сепарация гаэ-жидкость уже осуществляется, единственная рекуперация, которую можно рассмат)эивать, это установка в нижней части сети сифона.

7.3.4. Проблемы пыли

7.3.4.1. Происхождение пыли

Пыль, находящаяся в транспортных сетях, возникает от нага1эа при изготовлении труб или внутренней коррозии.

В распределительных сетях пыль появляется прежде всего вследствие высушки составных, находящихся в искусственном газе, и внутренней коррозии.

7.3.4.2. Средства обработки

Пыль, которая перемещается, в некоторых случаях, при достижении скорости газа 9 м/с, изъедает трубопроводы, если это продолжается долго.

Для исключения перемещения пыли в распределительной сети посты регулирования оборудуются фильтрами, использующими эффект циклона (сбор пыли с помощью гравитации) или фильтрующими патронами, задерживающими частицы размером 5-10 мкм. Пыль может мешать сжиганию газа, фильтр вмонтирован также в индивидуальном регуляторе.

Аппаратура, служащая для системы пневматического регулирования, оборудуется более тонкими фильтрами (эффективность 1 - 2 мкм).

Дополнительную информацию о фильтрах см. в разд. 7.5.1.

7.4. Дросселирование газа (регулирование)

Теоретические аспекты приведены в разд. 1.11.

7.4.1. Технология регуляторов

7.4.1.1. Регулирование классическое

Прежде всего различают два типа аппаратов в соответствии с природой силы, действующей на мембрану (сервомотор) и символизирующей давление регулирования:

силы, действующей с помощью рессоры, массы или неизменяемого давления газа: прямого действия;

силы, действующей регулируемым давлением с помощью вспомогательных диспозитивов (пилот): (с. 623) непрямого действия. В зависимости от реализации пилот может иметь постоянный или непостоянный расход, используя не-дуциированный газ или вспомогательные флюиды.

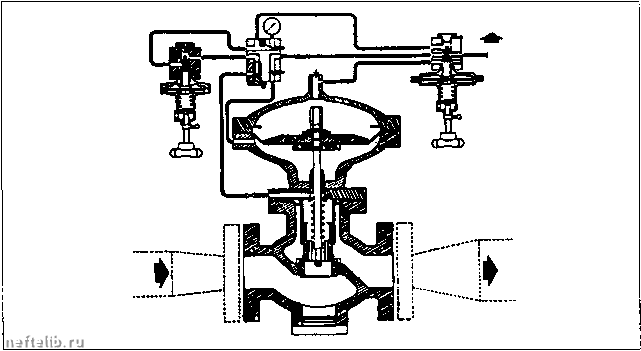

Рвгуляюр непрямого действия.

Пористый материал

Мембрана

Ступенчатое редуцированна через пористую среду.

Многоструйное истечение

7.4.1.2. Бесшумные регуляторы

Они используют те же принципы, что и класси-чвсю1в аппараты. Их особенности заключаются в их принципах действия:

- скорость никогда не достигает скорости звука: редуцирование многоэтажное через лабиринт и пористый корпус;

- разделение потоков газа: редуцирование фракционное или многопоточное.

7.4.1.3. Регулятор-счетчик

Используя свойства трубопроводов, работающих в звуковом режиме, этот аппарат выполняет одновременно функции регулятора давления на выходе и счетчика (см. с. 625):

- сверхдавление закрытия-это величина давления, возникающего на выходе из аппарата после закрытия;

- реакция аппарата - открытие или закрытие в случае разрыва мембраны.

Таблица иллюстрирует общие тенденции аппаратов:

Фракционное редуцирование.
