Природное газ

Природный газ

Прошшовый цвкл

Горячий источник

Эпоешжый цвкл

Однократное расширение

Метановый цвкл

Жидкость

Пропаиовый цяхл

Эпшевовый

цяхл

Метановый цикл

-Газ

С31Г

ГорхчнА источник

Горячий исгочанх

Вода нян воздух

Каскадные холодшлныв циклы

Рекуперация механической энергии, производимой расширительной турбиной, может производиться компрессором торможения: соосный агрегат часто называют "турбодетандерным агрегатом (см. рисунок с. 454).

4.5.2.2.3. Циклы со смесью флюидов

Развитие вычислительной техники позволило рассчитывать процессы (циклы) с фазовыми переходами, в которых хладоагент представлен смесью, а не чистым веществом. Этот флюид подобран строго так, что энтальпийная кривая холодильной системы охватывает энтальпийную кривую сжижаемого природного газа.

Эти циклы, называемые также со встроенным каскадом (см. нижеследующий рисунок с. 456) и процессы, в которых они используются, требуют точных расчетов, особенно при разработке боль-

Смешанный цикл Низкое давление Высокое давление

Природный газ

Ч>

Цикл со встроенным каскадом

ших компрессоров для газовых смесей и больших многофазных теплообменников с процессами сжижения в определенных секциях теплообменников и испарением в других.

4.5.2.3. Критерии выбора холодильных циклов

4.5.2.3.1. Термодинамическая Эффективность

Выбирают, с одной стороны, машины (компрессоры, турбины), имеющие наилучшую эффективность (КПД), с другой стороны - циклы, в которых теплообменники имеют наилучшее приближение температуры (особенно в области низких температур, поскольку холод в виде механической энергии стоит тем дороже, чем ниже температура). В действительности теплообменники часто являются комбинированными: один многофазный теплообменник может выполнять одновременно функцию экономайзера или главного теплообменника - передатчика холода к сжижаемому газу.

4.5.2.3.2. Капитальные вложения

Капитальные вложения ограничиваются, выбирая:

• циклы с фазовыми переходами;

• наиболее простые и немногочисленные машины.

4.5.2.3.3. Простота и гибкость эксплуатации

Простые и немногочисленные машины облегчают эксплуатгщию, тем более что обслуживающие системы просты и немногочисленны.

К тому же, хороший процесс должен обладать гибкостью, чтобы работать в условиях изменяющегося дебита и состава сжижаемого природного газа Под гибкостью следует понимать одновременно техническую способность функционировать в изменяющихся условиях и простоту для операторов изменять режим работы.

Первый из трех критериев, естественно, противоречит двум остальным и в соответствии с мощностью установки сжижения и ее местоположением должен быть наЛ/ijSH компромисс.

14иклы со смешанным хладоагентом позволяют часто наилучшим образом найти компромиссное решение, ЭВМ позволяют в настоящее время точно рассчитать теплообменники и сами процессы.

4.5.2.4. Основные применяемые циклы

4.5.2.4.1. Газовые циклы с турбодетандером

Такие циклы (см. рис. стр. 454) на чистом азоте (в закрытом цикле) или на метане, производимом в проце(хе фракционирования сырого газа, используются только на станциях сглаживания пиковых нафузок. Их преимущество состоит в простоте схемы и работы.

Однако их термодинамический КПД невелик, а капвложения повышены (турбина система гг130вых коммуникаций большого проходного сечения и т.д.).

4.5.2.4.2. Классические газовые циклы

Такие циклы с использованием пропана, этилена и метана были разработаны для двух первых заводов сжижения для экспорта сжиженного газа в Арзеве (завод Кэмел GL4 в Алжире и в Кенаи (КепаТ) на Аляске. И[ преимущество состоит в том. что они позволяют должным образом следовать поведению энтальпийной кривой сжижаемого природного газа посредством достаточного количества ступеней для каждого цикла.

В то же время их недостатки заключаются в следующем:

- повышенные капитальные вложения (много теплообменников и обвязки):

- недостаточная гибкость, так как они плохо адаптируются к изменениям качества природного газа, поскольку каждый теплообменник характеризуется двумя предопределенными параметрами (температура и тепловая нагрузка), к тому же потоки флюидов на различных ступенях одного и того же компрессора строго фиксированы (см. рисунки ниже).

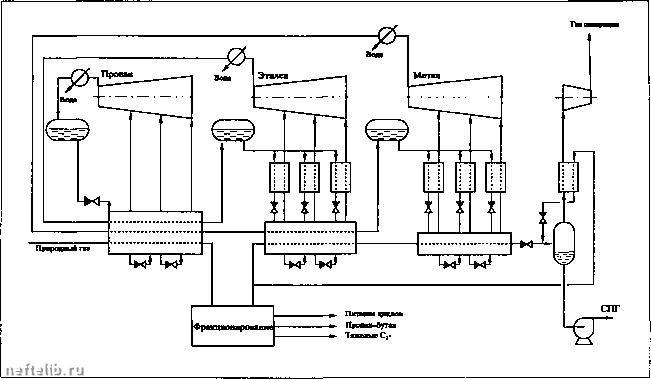

Сжижение природного газа по классической каска/юй схеме

Температура Т

Пропан j Этилен j Метан

ЭнталышяН

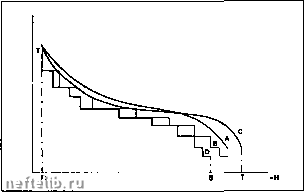

Классический каскад. Изменеше качества природного газа.

Классический каскад. Энтальпийная диаграмма.

Завод рассчитан (ступени В) для одного иэ природных газов (энтальпийная криаая А). Если обрюатываемый природный газ меняет свой состав (кривая С) и если не изменяют рабочие давления машин (то есть температуры ступе*тй), завод гфоиэведвт холод в соответствии со ступенями D, у которых ступени на своей максимальной высоте равны ступеням В. Завод не сможет, таким образом, ожижить весь газ, а только долю RS/RTot номинала.
