8.5.5.3.1.3.4. Сушка теплопроводностью

Теплопроводность - это физический процесс передачи тепла от тела с высокой температурой к телу с низкой температурой. Техника сушки теплопроводностью состоит в установлении между сушильным продуктом и осушаемым продуктом хорошего равномерного контакта, чтобы осуществить достаточную передачу тепла.

8.5.5.3.2. Сельскохозяйственное ленное применение

и промыш-

Описание техники в этой части не претендует на исчерпывающее, и единственное, на чем здесь делается акцент, это - особенность применения газа.

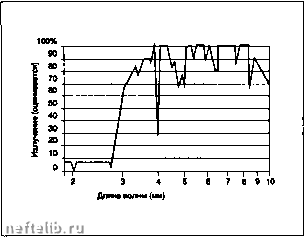

Спектр излучения термореактора.

Анализ различных типов сушки, применяемых в промышленности.

8.5.5.3.2.1. Сушка инфракрасная

8.5.5.3.2.1.1. Представление различных промышленных излучателей

типов

На практике различают три больших класса инфракрасных излучателей:

- аппараты, которые излучают "инфракрасную длинную" радиацию при температуре излучающей поверхности ниже 700°С: радиационные каталитические панели газа (или термореакторы). Около 40% энергии природного газа трансформируется в инфракрасную радиацию; 50% передается окружающему воздуху в форме конвекции; 10% - различные потери (видимая радиация и UV; теплопроводность). Рис. с. 693 показывает детали каталитической панели;

- радиационные аппараты инфракрасного излучения волн средней длины с температурой излучающей поверхности от 700 до 1 500°С: радиационная светящаяся панель.

От 45 до 60% тепловой мощности газа используется в форме инфракрасной радиации с длиной волны, близкой 3 мкм. На с. 693 представлены детали радиационной светящейся панели.

8.5.5.3.2.1.2. Использование в текстильной области

Цикл окраски в текстильной промышленности следующий:

- пропитка ткани красящим раствором;

- отжим ткани до 70% влажности;

- предварительная сушка обычно инфракрасной радиации до 30% остаточной влажности;

- сушка в термопечи "Hotflue" (§ 8.5.5.3.2.2.2. Сушка конвекцией в текстильной промышленности).

Предварительная сушка - важная операция: влажность должна быть постоянной, чтобы обеспечить постоянную и одинаковую окраску ткани. Одно из решений - установка радиационной светящейся панели, перед которой двигается полоса ткани. Экраны из армированной ткани защищают ткань на случай остановки ткани и в начале работы.

8.5.5.3.2.1.3. Применение при сушке краски

Оборудование сушильных и обжигных кабин покраски радиационными каталитическими панелями позволяет значительно улучшить сушку:

- сушка в основе изоляции;

- уменьшение времени сушки;

- возможность использования воспламеняющейся атмосферы;

- уменьшение удельного потребления.

Отводи возможная рецирку-ляция

1" * 1< ч< ч" ч< К *

1. Радиатор

2. Э1фан

3. До1у1крат управления экраном

4. Общий вент, короб.

5. Ролик поворота

6. Контроль давления

7. Коллектор воздуха

8. Кран регулирования воздуха

9. Подача газа

10. Люк

11. Короб удаления при остановке ткани

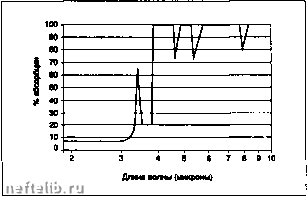

Спектр адоорбцчи акрилиноаой краски.

Инфракрасный газовый аппарат предварнтелыюй сушки.

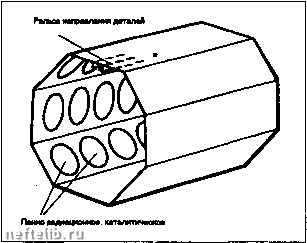

Пример цепи обработки органической изоляции.

8.5.5.3.2.1.4. Бумажная промышленность

Использование радиационных светящихся горелок в бумажной промышленности становится все более частым. Они используются для увеличения производительности и дают повышение качества сушки. Во влажной части роль радиации при осуш-

Влпоая часть

Сушка

Укладка

Потиаоскпаиаающаа

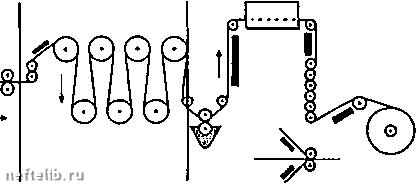

Сшка бумаги.

ке состоит в подогреве осушаемой массы таким образом, чтобы снизить вязкость воды (при 5°С « » 1,52 сз, при 40°С - 0,66 сз).

Сжимаемость воды также улучшается.

В сушильной части установка радиационного свода с сушильным цилиндром позволяет увеличить мощность испарения. К тому же увеличение температуры листа увеличивает КПД первого цилиндра.

Укладка бумаги - операция наиболее деликатная: речь идет о быстрой сушке бумаги по всей ее

толщине с целью сохранения равномерного распределения гибкости.

Радиационная инфракрасная сушка особенно хорошо адаптирована к этой части процесса

8.5.5.3.2.2. Конвективная сушка

8.5.5.3.2.2.1. Описанив процессов

Используемые процессы также разнообразны, как и осушаемая продукция. Действительно, каждый продукт требует специфической сушильной установки.

Циркуляция фреона

.fir

СУШИЛКА / /

-/ /-

Охлаждение

Тепловой насос

Мотор переменного тока. Приаод теплового нососа с рекуперацией на сушке.

Удельное лотляление (Вт чМг испаряемой воды). Сушка без рециркуляции.

Удельное потребление (Вт чМг испаренной воды) в зависимости от температуры на входе в сушилку, влажности на выходе, уровня рециркуляции (сушка с рециркуляцией).
