Давление газа Температура газа (т

\ЭН(

1ичесдгв(Г стой

ЧИСТ01

энергии

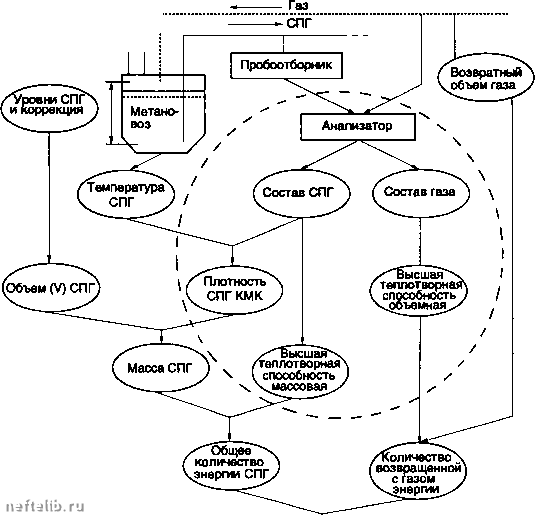

Общая схема расчета энергии.

4,6.1.3.2.7.1. Создание воздушной атмосферы в танках СПГ Этапы зтой операции:

- Осушка танков.

Она 3£и<лючается в наиболыем понижении уровня СПГ во время слива и производится с по-мо1цью главных разгрузочных насосов. Затем, когда уровень станет минимальным, СПГ откачивается с помощью насосов, называемых осушительными, у которых допустимое давление всасывания ниже, также как и расход;

- Разогрев танков.

В конце осушки неоткачиваемое количество жидкости, оставшееся на дне танков, испаряется нагнетанием горячего газа.

- Создание инертной атмосферы.

В случае, когда создается риск образования смеси воздуха и паров углеводородов, эта операция состоит в создании инертной газовой среды в

танках: газообразного азота из подогревателя жидкого азота, установленного на берегу, или дыма (азота и СОг), получаемого от сжигания газойля или пропана на судовой установке.

Признаком инертности атмосферы в танке является содержание менее 3% природного газа по объему;

- Создание воздушной атмосферы.

Инертный газ вытесняется воздухом до получения концентрации кислорода более 20% по объему и исчезновения токсичных газов.

4.6.1.3.2.7.2. Захолаживание танков после создания в них воздушной атмосферы

В этом случае работы состоят из следующих этапов:

- Осушка продувкой сухим воздухом до получения точки росы менее -30°С перед захолажива-

НИбМ,

- создание инертной атмосферы для улучшения осушки танков и доведения содержания кислорода менее 5% ло объему;

- закачка газа: удаление инертного газа закачкой газа с берега или исларением природного газа на борту судна (газ подается в жидком виде из терминала). Точка росы по влаге должна быть менее -30°С, а содержание СОг менее 1% по объему;

- захолаживание: постепенное охлаждение танков разбрызгиванием СПГ до доведения температуры на дне танков ниже -155°С перед за-фузкой СПГ.

4.6.2. Наземный транспорт

Сухопутные перевозки СПГ во всем мире производятся автоцистернами и реже железнодорожными цистернами (Токио Газ и Линде), наиболее часто для газоснабжения сателлитных (периферийных) станций от метановых терминалов или станций покрытия пиковых нафузок газопотребления.

Такие перевозки получили наибольшее распространение в США (сотни тысяч тонн в 1984 г.), далеко впереди по сравнению с Японией и Европой (соответственно менее 30000 и около 40000 тонн).

Типовая вместимость автоцистерны - 45 м в США, от 30 до 40 чР в Европе и 15 м в Японии.

Чаще всего емкость, содержащая СПГ, установленная на полуприцепе автомобиля, двухкорпус-ная с вакуумной теплоизоляцией:

- внутренний корпус стальной или из криогенного сплава;

- внешний корпус не обязательно из нержавеющей стали или из алюминия, она может быть изготовлена из обычной стали;

- теплоизоляция поддерживается под вакуумом и может состоять из комбинации различных классических изоляционных материалов: полиуретана, перлита, стекловолокна и др.

СПГ перевозится под небольшим давлением -от 0,25 до 0,5 МПа.

4.7. РЕГАЗИФИКАЦИЯ

4.7.1. Принцип и технологический расчет

Регазификация СПГ обычно производится в теплообменниках, где СПГ подогревается горячим теплоносителем и которые рассчитываются исходя из:

- расхода СПГ, который необходимо регазифицировать;

- температуры и давления, требуемых в газораспределительной системе.

В метановом терминале наиболее часто в качестве теплоносителя используется морская вода, а теплообменники типа "регазификатор с орошением (морская вода стекает вдоль вертикальных трубок, в которых СПГ циркулирует под давлением и постепенно испаряется снизу вверх в этих фубках).

Необходимость корректировки параметров природного регазифицированного газа в соответствии с условиями распределительной сети, в которую он поступает, и возможность рекуперации холода СПГ являются двумя критериями, которые благодаря их комбинации позволяют сооружать различные установки регазификации как с точки зрения способа регазификации, так и с точки зрения используемых теплообменников.

4.7.1.1. Корректировка параметров распределяемого газа

Независимо от необходимости согласования давления и температуры на выходе из регазифи-каторов с давлением и температурой в газораспределительной сети, качество газа также должно быть соответствующим образом отрегулировано.

Для этого могут быть использованы различные способы как до, так и после регазификации:

- обеднение закачкой жидкого азота в СПГ, закачкой воздуха или извлечением тяжелых углеводородов после регазификации;

- обогащение закачкой пропан-бутановой фракции после регазификации.

4.7.1.2. Рекуперация холода из СПГ

По соображениям рационализации производства и экономии энергии в процессе регазификации можно рассмотреть различные способы утилизации холода СПГ в потребляющих холод отраслях промышленности вместо того, чтобы просто выпускать его в окружающую среду.

Анализ энтальпийной диаграммы одного из СПГ при данном давлении позволяет оценить количество тепла, необходимого для его разогрева, или наоборот, количество холода, которое он может отдать.

Диагремиа энтальпия-твипвратура при давлвнии 9,0 МПА.

Характеристики раэли>тых СПГ

Это количество холода зависит от состава СПГ, его давления и температуры, при которых снимается холод. Это количество:

- болыие при низком, чем при высоком давлении;

- при данном давлении зависит от уровня температуры; изменение знтвлы1ии СПГ в зависимости от температуры нелинейно.

Холод, заключенный в СПГ, может быть:

- использован для охлаждения другого тела непосредственно теплопередачей.

Эта отдача тепла может быть напрямую оценена по изменению энтальпии СПГ. Доля холода от заключенного в СПГ общего его количества, которая может быть рекуперирована на трех температурных уровнях, показана в нижеследующей таблице:

превращен в работу в термодинамическом цикле с двумя изотермами между температурой холодного источника, которым является СПГ, и температурой горячего источника. Максимальное значение рекуперируемой работы может быть рассчитано, принимая в качестве горячего источника окружающую среду с температурой 25°С, что идеально подходит для температуры СПГ, исходя из второго начала термодинамики:

dW = dQ

Т - температура СПГ (Т < То);

сО - теплота, переданная в цикле;

dW < О, так как вырабатывается в цикле, по абсо-

лютному значению

cfW оЮ

Эффективность R превращения холода СПГ в работу уменьшается с увеличением температуры СПГ и, следовательно, это превращение более рентабельно для СПГ на самом низком температурном уровне.

В заключение отметим, что при очень низких температурах количество располагаемого холода не очень значительно (1/4 располагаемого количества между -ISCC и -ЮСС), но позволяет получить большую часть полной работы, которая может быть рекуперирована (1/2) (Р - 9,0 МПа).

Имеются способы утилизации холода СПГ по каждому из таких двух путей - теплопередачей или преобразованием в работу, которые являются внутренними или внешними по отношению к собственно регазификации СПГ.

dW dQ

1,63 1,5

dW dQ

-160 -120 -80 dQ T

-40 0 +25 Температура "С (To - гбС)

Работа, эквивалентная одной фригории, в зависииости от температуры.

4.7.1.2.1. Основные внутренние способы

4.7.1.2.1.1. Перекачка СПГ под высоким давлением

В случае, если подача испаренного газа должна производиться под большим давлением (случай терминала, работающего в газораспределительную сеть), можно поступить следующим образом:

- или регазифицировать СПГ под низким давлением и компремировать испаренный газ;

- или покачивать СПГ под большим давлением и затем регазифицировать.

Учитывая низкую температуру СПГ, второй способ позволяет сэкономить существенное количество знергии при получении высокого давления сетевого газа и к тому же получить экономию при регазификации СПГ под высоким давлением.

4.7.1.2.1.2. Рекуперация испарений

Как показано в § 4.4.1.1, в случае, если испарения не могут быть утилизированы локально, для

Фригория - единица холода. Прим. ред
