1.11.6.2.1. Схема функционирования

Желаемое выходное давление поддерживается постоянным в точке соединения камерь! штуцера с трубопроводом (см. последний рисунок). При лк>-бом расходе, допускаемом устройством, подвижная часть занимает положение, уравновешиваемое силами, направленными вниз (вес, атмосферные сила и давление) и вверх (выходное давление на внутренней стенке деформируемой пеэегород-ки, разница давлений на входе и выходе).

Действующие давления рассматриваются в абсолютном смьюле, но не по отношению к атмосферному давлению. Следующие далее расчеты выполнены для абсолютных давлений, если только не указано иное.

1.11.6.2.2. Общие соотношения

Согласно одному из свойств адиабатического расширения газа, близкого к совершенному, следует различать два случая, в зависимости от того, является ли выходное давление Рг большим или меньшим, чем половина входного давления Pi (при этом Р, и Рг - абсолютные давления):

- Рг < Pi/2; в самом узком сечении (сужение устройства) скорость газа достигает скорость звука (при давлении и температуре в сужении) и давление Ре в этой точке близко к Р,/2. Давление на выходе Рг может быть меньше, чем Р. Могут иметь место и другие соотношения.

- Рг > Pi /2; в этом случае скорость газа на клапане всегда меньше скорости звука. Давление на выходе обычно мало отличается от давления в сужении.

Общее соотношение, связывающее массовый расход q„ с давлениями, имеет вид:

<7m = AKSF

в котором:

- коэффициент А зависит от состояния газа (плотности и температуры на входе) и от того, какие термодинамические условия приняты за стандартные;

- S является площадью проходного сечения;

- К - коэффициент расхода, который характеризует отверстие дросселя (К < 1), зависит от формы отверстия (а также если совсем строго, - от природы газа и от давлений);

- расходный фактор:

- либо в сверхзвуковом режиме

Представляет интерес величина Цт/Рг-- в сверхзвуковом режиме:

Р=7Рг(р1-Рг)

Рг>р1/2,

- либо в дозвуковом режиме:

Рг < Pi/2.

Наибольший массовый расход будет достигнут при максимальном раскрытии S„ клапана:

Qnimax) •= AKS,

= AKS„ -1 Р, Р,

- дозвуковом режиме:

= AKS„ Рг "2

В итоге, можно получить для данного газа при фиксированной температуре на входе, единое представление для максимального дебита, каков бы ни был режим истечения:

1.11.6.2.3. Явления, связанные с дросселированием

Во время дросселирования в устройстве газ охлаждается тем больше, чем меньше он подчиняется свойствам совершенных газов, для которых процесс дросселирования всегда изотермичен. Для природного газа понижение температуры при расширении имеет порядок 0.5°С на 1 бар.

Штуиер может явиться источником шума весьма разнообразной природы:

- аэродинамического происхождения, связанного с явлением расширения;

- механических вибраций, порожденных работой устройства.

Шумы аэродинамической природы связаны с достижением скорости звука на клапане. Они зарождаются на выходе штуцера и на выходе клапана, где при понижении давления скорость растет и оказывается выше звуковой.

Возможны 3 способа передачи шума:

- излучением волн с корпуса штуцера;

- истечением газа на выходе из устройства;

- передачей механических вибраций по твердому телу.

1.11.6.2.4. Штуцеры

Для заданных давлений на входе и выходе расход q„ связан соотношением с проходным сечением S клапана, которое само является функцией характеристик этого клапана и высоты его поднятия Z (формула отверстия).

Имеет место: q - AKS(Z)F, при этом F - расходный фактор, зависит от Pi и Рг.

Второе соотношение означает, что силы, действующие на подвижную часть, уравновешены:

<lPl,P2,<7m,Z)-0

Если исключить Z из этих двух выражений, можно получить одно уравнение между Pi, Рг и характеристическим расходом q„ устройства.

Для штуцера прямого действия в дозвуковом режиме характеристическое уравнение имеет вид:

Рг = А-вр1-

При использовании устройства на практике изменения Рг в зависимости от изменений Pi и q„ должны оставаться предельно малыми.

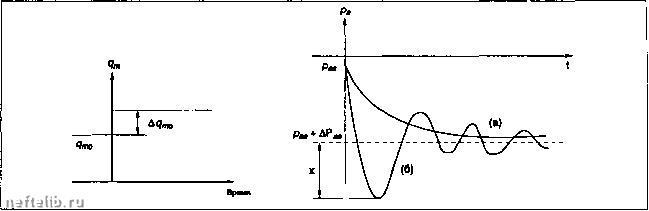

В регулируемой системе ("дроссель + сеть") смена одного стационарного режима на другой порождает нестационарный переходный процесс. Последний должен быть кратковременным (малое время отклика) и не должен слишком отклонять систему от стационарного состояния (быть затухающим).

1.12. МЕТРОЛОГИЯ

1.12.1. Измерение температур

1.12.1.1. Принципы

с 1960 года термометрическая система по стоградусной шкале основывается на двух опорных точках:

- тройная точка воды - 0,01 °С (температура равновесия между льдом, жидкой водой и ее паром; три фазы сосуществуют при давлении 4.58 мм Нд, или 610,6164 Па), а не 0°С - точка плавления льда;

- точка кипения воды при нормальном давлении -100°С.

Для интерполяции температуры между международными опорными точками были приняты:

- платиновый термометр сопротивления для области от -182,97°С, до 630,5°С,

- платинородиевый термоэлемент (10% родия -платина) для области от 630,5°С до 1 063°С,

- оптический монохроматический пирометр красного света в области выше 1 063°С.

1.12.1.2. Жидкостные стеклянные термометры расширения

Используются тонкое стекло с малым коэффициентом расширения и заполняющая жидкость, обладающая хорошей теплопроводностью, малой удельной теплоемкостью и достаточным коэффициентом расширения.

Температурные интервалы применения являются функцией свойств жидкости (см. таблицу §1.12.1.9).

Чувствительность зависит от отношения объема резервуара к объему капилляра и коэффициента расширения используемой жидкости.

При измерениях следует избегать параллактических ошибок; измерять температуру (снимать показания) как можно ближе к капилляру; периодически проверять показания термометра с помощью эталонного термометра.

При точных измерениях необходимо делать поправки, с одной стороны, на выступающую часть прибора, с другой - на внутреннее и внешнее давление.

1.12.1.3. Манометрические термометры

Они состоят из металлической трубки, присоединенной с помощью тонкой трубочки к деформируемому манометрическому элементу.

Вся система полностью заполнена жидкостью, подобранной в зависимости от диапазона измеряемых температур. Паразитные расширения устраняются с помощью дифференциальной схемы.

1.12.1.4. Конденсационные манометрические термометры

1.12.1.5. Твердые термометры расширения

Используются в виде биметаллических пластинок, состоящих из металлов с существенно разными коэффициентами расширения (железо-никель), сваренных по всей длине. Изменению температуры соответствует изменение кривизны пластины, усиленное и переданное стрелочному указателю.

1.12.1.6. Термометры сопротивления

1.12.1.6.1. Принцип действия

В этих приборах используется изменение удельного сопротивления некоторых металлов при изменении температуры. Определение температуры сводится к измерению электрического сопротивления.

Если сопротивление линейно зависит от температуры, то связь между ними имеет вид

Re » Ro(1 + at}

где:

а - температурный коэффициент сопротивления

Ро - значение сопротивления при температуре, равной 6°

Напомним, что

"о = Ро-

где:

Ro - сопротивление проводника при 0°С, / - его длина в м,

S - площадь поперечного сечения в м, Ро - удельное сопротивление при 0°С в Ом • м Для этих приборов используются:

- никель или медь для интервала температур от -200°Сдо+150°С,

- платина для интервалов температур от -200°С до +600°С.

1.12.1.6.2. Электрические характеристики используемых металлов

Жидкость в термометре подобрана таким образом, чтобы измеряемые температуры лежали между ее нормальной температурой кипения и ее критической температурой.

Так как закон изменения упругости паров от температуры нелинеен, то градуировка шкалы имеет участки, на которых расстояния между делениями возрастают с ростом температуры. Эти термометры должны использоваться в верхней части шкалы.

Во французском стандарте NFC 42-330 приводится таблица соответствия температур в °С омическому сопротивлению.

Никель позволяет получить высокую чувствительность при измерениях, однако сложности с получением металла высокой степени чистоты приводят к ненадежности взаимозаменяемости.

Недостатком меди является малое удельное сопротивление, что приводит при заданных габаритах к ограниченной чувствительности термометра.
