Зона конденсации пара

Изоляция из стекла или минерального волокна

Вторая плита кессона

Первая плита кессона

Обогревающие каналы из огнеупорных материалов

Ветвь возврата конденсата Зона кипения воды в трубе

Кольцевая паровая труба

Кессон из стали

Наружный корпус из стали

Сушильный шкаф

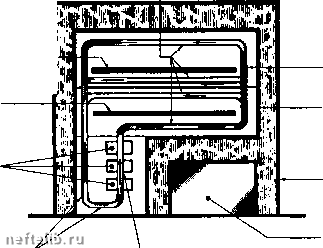

Печь с паровыми Колычевыми трубами типа Мапвзтапп.

Циркуляция горячих газов ПО каналам

Кольцевые трубы

Выпечная камера печи типа Manesmann.

вавт значительное снижение потребления энергии, порядка 40%.

Это усовершенствование стало возможно за счет установки двухпроводной многофакельной горелки, поверхность выхода пламени которой

представляет собой керамическую пластину, похожую на блоки, используемые для радиационной светящейся панели. Термическая установленная мощность печи с тележкой на 150 батонов составляет 80 кВт.

Вид в профиль

Газовая горелка

Сечение А-В

Выход дыма

Тепловая изоляция

Решетчатый свод

Вытяжка влаги

Пирометр электрический

Освещение

Дверь из закаленного стекла

Сушильный шкаф с кулисной дверью

Вентилятор рециркуляции

Топка из огнеупорной стали

Электродвигатель

Резервуар горячей воды

Эмалированный экран

Огнеупорная плита

Жарочная камера

Аппарат отвода влаги

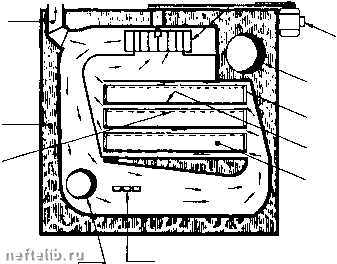

Печь с конвекцией горячих газов вокруг выпечной камеры.

Турбина

Щель забора . воздуха

Таплообы

Топка Горелка-

Привод

О ООО

Г?.£З.Д Г7,П

Вращакхчаяся платформа

, Жарочная тележка

Щели вдувания воздуха

Печь с конвекцией горячего воздуха в камере с теплообменником (печь с тележкой).

Щель забора газа

Турбина Привод

Qi-.nOQ

QPOOO

. Жарочная тележка

. Щели вдувания

Вращающаяся платформа

Печь с конвекцией горячего воздухе в квмвре-без теплообменника (печь с тележкой).

8.5.3.7. Промышленные хлебопекарни. Бисквитная и сахарная фабрики

Выпечка продукции хлебопекарной промышленности, бисквитных и сухарных фабрик осуществляется в печах непрерывного действия или туннельных печах. Эти печи в соответствии со своим размером встречаются у ремесленников или в промышленности.

8.5.3.7.1. Печи прямого нагреве

Газовые горелки расположены в камере выпечки с обеих сторон транспортера. Они - небольшой производительности, чтобы избежать точек перегрева, и расположены на небольшом расстоянии друг от друга. Чтобы обеспечить хорошее сжигание, необходим избыток воздуха в газовоздушной смеси. Обычно используются атмосферные горелки с избыточным давлением газа.

Удаление влаги и продуктов сгорания

Вход

У ЛШ7АЬ7ШГ777777777\

О О О О

о О О О ! О О I Oi О о О О

Земля

ZZZZ2

Изоляция

Горелки

Ковер-транспортер

Печь прямого обогрева: продольный разрез.

Удаление влаги

32 м

Вход

Удаление продуктов сгорания

Земля / /

транспортер

Горелки

Изоляция

Печь непрямого обогрева: продольный разрез.
