Границы зоны отчуждения

-Кабель для замера потенциала (при необходимости)

- Футляр из бетона, фиброцемента и т.д.

Изолирующие кольца (устанавливаются по нормам поставщика)

- Газопровод I-Опорный клин Затвор

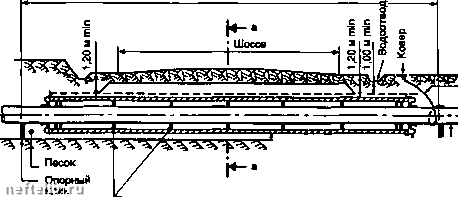

Пересечение дороги неиеталлическим футляром.

Сечение а-а

Восстановленное,

утрамбованная

Песок или другой материал

Примечание: трубопровод в футляре имеет двойную изоляцию

0.10 м

Пересечение дороги неметаллический футляром (сечение а-а).

Сечение а-а

Восстановленное июссе

состава фунта

Засыпка

утрамбованная -Предупредитель-\

0.20 M J if

Песок или -

другой материал .. , 5

в зависимости от f

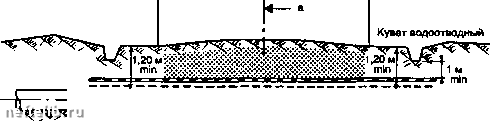

Пересечение дороги без футляра (сечение а-а).

Кувет водоотводный

Шоссе

Газопровод

Песок

Пересечение дороги без футляра.

Вид недостатка

Описание

Разрез сварки

Радиофафическов изображение

1.Отсутствие проникновения

Отсутствие металла на дне кромок (у основания)

2. Отсутствие проникновения с включениями шлака

Отсутствие металла на дне кромок со шлаком, включенным в ходе сварки

3. Отсутствие связи в сечении

в случав сварки с кромками видах

4. Переуплотнение кратера

Недостатки при начале сварки

5. Отетутсвие провара (наклейки)

Дефект в двух измерениях, вызван отсутствием провара всей или части кромки

6. Провал

а)сверление

б) проникаюций июв выгнутый

в) капля

в основном результат слишком высокого напряжения при проходе первого шва и/или слишком большого разведения кромок. Этот дефект характерен для потолочного соединения

Локальный провал в формв кратера с различной глубиной

Провал длинее и менее глубокий, чем при сверлении, и пора-жаюций только проникающий шов

Провал и истечение металла в формв калвль. Он находится в , передней части трубы (плоская* сварка, шов)

7. Проникаюций шов сдвинут по оси

Проникающий шов сдвинут по отношению к начальной позиции

8. Продольная трещина

Прерывистость, вызванная разрывом металла и расположенная в плане паралельно в продольной оси сварного шва

9. Поперечные трещины

Прерывистость вызванная поперечным разрывом металла и расположенная в большей части по поперечной оси сварного шва

Перечень основных типовых дефектов.

Взд недостатка

Описание

Разрез сварки

Радиографическое изображение

10. Удар закалки

Трещина, расположеная в переходной зоне и возникшая вследствие слишком быстрого охлаждения зоны сварки

11. Включение шлака (формой и расположением произвольным)

Шлак или другие посторонние включения, попавшие в металл в процессе сварки

12. Удлиненные включением шлака (или цепочка)

Удлиненные каверны шлака или других посторонних примесей

13. Пузырь

Газовые включения проявляются при использовании влажных электродов

14. Гнездо пузырей

Группа пузырей

15. Пузырь червеобразный

Пузыри вытянутой формы

16. Укол

Дефект выхода небольшого размера (головка иглы)

17. Нехватка толщины

Заключительный шов вогнутый

18. Внутренняя розда

бо-жвлобок)

Борозда по краю проникающе-

го шва

19. Внешняя борозда (желобок)

Борозда на поверхности верх-

него слоя у краев сварного шва

Смещение образующих свариваемых труб

20. Смещение

Перечень основных типовых дефектов (продолжение).
