По сравнению с жидким классическим горючим (бензин, дизтопливо) газ имеет несколько отличий:

- его газообразное состояние облегчает создание карбюрированной смеси;

- его высокое октановое число позволяет обходиться без антидетанационных добавок (октановое число G.N.A равно 130, а G.P.L./C -100. Бензин имеет обычно октановые числа от 75 до 99).

- его чистота;

- его неболыиая теплота сгорания стехиометри-ческой смеси, по сравнению с бензином, приводит к снижению на 10 - 20% максимальной мощности по сравнению с бензином.

8.5.7.2. Адаптация бензиновых автомобилей к G.P.L./C

За некоторым исключением (учитывая недостатки седел клапанов некоторых моделей) болыиая часть машин, оборудованных двигателем с управляемым зажиганием, могут работать на

Монтаж включает:

- один или несколько (одинаковых) резервуаров, оборудованных:

отверстием заполнения (оборудованное обратным клапаном), адаптированным к подсоединению пистолета заполнения распределительной станции;

- специальный клапан (с обратным клапаном), укрывающий устройство прекращения заполнения на 85%, уровнемер, устройство отбора жидкой фазы (с ограничением расхода), и прежде всего отбор газовой фазы для запуска в холодную пору;

- жесткую трубу, соединяющую резервуар с моторным отсеком;

- фильтр;

- электрокран, прекращающий подачу топлива при остановке двигателя или работе на бензине;

- испаритель сжиженного газа. Необходимое тепло подается либо от охлаждающей жидкости, либо от теплоносителя, поступающего от теплообменника на выхлопной трубе. Практически, испаритель и редуктор соединены в одном аппарате, называемом "испаритель-регулятор". Он может быть оборудован дополнительным устройством, облегчающим запуск, осуществляющим снижение расхода, обогащающим карбюраторную смесь на высоких режимах или обеспечивающим дополнительные меры безопасности в случае нарушений на выходе;

- естройство, принимающее и дозирующее газ, чтобы подготовить необходимую газо-воздуш-ную смесь.

Различают два типа дозаторов в зависимости от конечного давления регулирования;

- конечное давление ниже или равно атмосферному давлению:

система вентури:

карбюраторный воздух, циркулирующий в вентури создает разрежение, которое всасывается G.P.L./C. Расход газа пропорционален расходу воздуха. Винт регулировки позволяет скорректировать состав смеси. Можно использовать вентури карбюрации бензина, добавить дополнительный вентурм, вставить его в воздушную сеть между воздушным фильтром и карбюратором или заменить бензиновый карбюратор на газовый (монокарбюратор);

система с краном дозатором (управляемым, например, заслонкой) регулирующим расход G.P.L., который поступает перед заслонкой;

Поликран

Батарея

РвзврвуаЗ GPL/C

Заполнение

Фильтр

элект!

рокран

Контакт

Испаритель редуктор

GPL/газооб-

Воздушный фильтр

Карбюратор

Нейтрально*

Бензин

Изменение вида топлива

Бензин

Мотор

Электрокран бензина

Резервуар бензина

Схеме установки питания двигателя от двух видов топлива.

- конечное давление регулирования выше атмосферного.

G.P.L. впрыскивается под постоянным или переменным давлением в воздушную сеть.

Системд, которая может быть механической, электронной или пневматической, включает:

один или несколько приборов детекции, которые определяют режим двигателя;

счетчик расхода воздуха, датчик температуры воздуха, давления, скорости вращения и т.д.

устройство связи: кулачок, электронный регулятор и т.д.

дозатор: кран, инжектор и т.д.

Этот тип монтажа постоянно адаптирует расход инжектируемого газа и всасываемого воздуха. Необходим переключатель топлива в случае применения двух видов топлива. Он должен иметь обязательно нейтральную позицию и управлять открытием электро)фана в соответствии с выбранным топливом.

8.5.7.3. Производство

и использование G.N.A.

Давление в резервуарах автомобилей, использующих в качестве топлива G.N.A., находится в интервале от 100 до 200 бар. Под этим давлением надо иметь четыре-пять литров природного газа, чтобы он был эквивалентен одному литру бензина.

8.5.7.3.1. Станции распределения

Автомобили могут быть заправлены прямо с помощью компрессора, но для этого необходимо затратить на автомобиль несколько часов. Эта система представляет интерес в том случае, если автомобиль не движется в течение нескольких часов, например ночью.

Если требуется заполнить автомобиль так же быстро как бензином, необходимо иметь промежуточные резервуары, заполненные под давлением в 250 - 300 бар.

Компрессорные станции обычно расположены на газовых сетях с давлением до 10 оар.

Некоторые распределительные станции, которые очень далеко от сети, снабжаются автомобильными платформами с баллонами G.N.A. под давлением в 250 - 300 бар.

Обычно, используют классические двух- и трехступенчатые компрессоры. На некоторых станциях в газ вспрыскивается метанол для предотвращения гидратообразования.

8.5.7.3.2. Адаптация автомобилей

Часто бензиновые автомобили переводятся на снабжение смесью природный гаэ-бензин (с. 815). Переход с одного горючего на другое производится без остановки движения с помощью переключателя, расположенного на щите автомобиля. Дизельные автомобили обычно переводятся на смешанное снабжение О.М.А.-дизтопливо.

8.5.7.3.2.1. Баки горючего

Внутри автомобиля G.N.A. хранится в стальных или усиленных композитными материалами алюминиевых баллонах. Его объем изменяется от 50 до 100 литров. Он обычно располагаются в шкафу в багаже, если речь идет о грузовике, сбоку, если речь идет об автобусе и за кабиной водителя, если речь идет о фургоне и тяжеловесном грузовике. Обычный автомобиль может принять от одного до трех баллонов емкостью 50 литров, в то время, как большегрузный автомобиль может принять до десяти больших баллонов. Баллоны оборудуются устройствами безопасности, позволяющими сбросить газ в атмосферу при чрезвычайном повышении давления или аномальном повышении температуры.

8.5.7.3.2.2. Система снабжения

Трубопроводы снабжения, выполненные из стали и рассчитанные на высокое давление, соединяют резервуары и регуляторы давления. Они не должны проникать в отделения автомобиля, предназначенные для пассажиров.

Регулятор давления передает газ в смеситель гаэ-воздух после снижения давления до величины использования. Используют обычно регуляторы в две - три степени. Чтобы избежать обледенения системы, регулятор обогревается водой от системы охлаждения двигателя.

Расположенный за регулятором смеситель готовит смесь воздух-газ и с точностью регулирует снабжение карбюратора.

8.5.7.3.2.3. Прочее оборудование

Может быть установлено электронное устройство с целью опережения зажигания, когда используется природный газ.

Прочие элементы безопасности (краны) или контроля (измерители) дополняют оборудование.

8.5.8. Использование газа в химической промышленности

8.5.8.1. Общая часть

Химическая промышленность потребляет искусственный и природный газ не только как источник энергии, но, главным образом, как сырье.

Искусственный газ, главным образом, коксовый газ, это смесь водорода, окиси углерода, двуокиси углерода, метана и азота. Химическая промышленность его перерабатывает с целью получения синтетического газа.

Под словом синтетический газ понимают водород и различные смеси водорода и азота, водород и окись углерода, служащие для синтеза аммиака, метанола, спирт.

Природный газ, состоящий, в основном, из метана, используется как сырье для производства син-

Pwymrrap

Баллоны

Элактрокран бааопасносл)

Гаюпромэд* футляра

Трубка систамы схлаждания жидкости

Кран быстрого олорожнанйя

Трубка paip

Гаэоаый жиклер

Карбюратор

Вреэка ретреже<1ня Электрокран бамаина

Бенэиноеый наоос -

Тройник баллоноа

-Гаэолроаод

- Кран останоеки иоторе

- Кранэалрааки

Прямое соединение баллоноа с моторной частью

Бенэолроеод

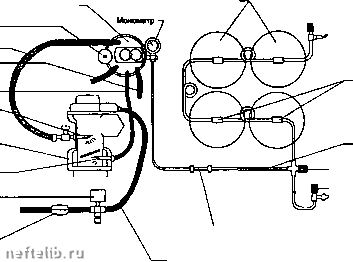

Схема установки G.NA. на машине, работающей на бензине.

1.Мотор

2. Коллектор асасыаания

3. Система телекопироеания

4. Вентури

5. Насос дизтоллиеа

6. Ограничитель расхода дигголлиса

7 Кпяи nariaimi iTun га«в

7. Крон перекрытия гаэа

8. Кабель управления краном 15

9. Баллон Q.NA 10. Редуктор

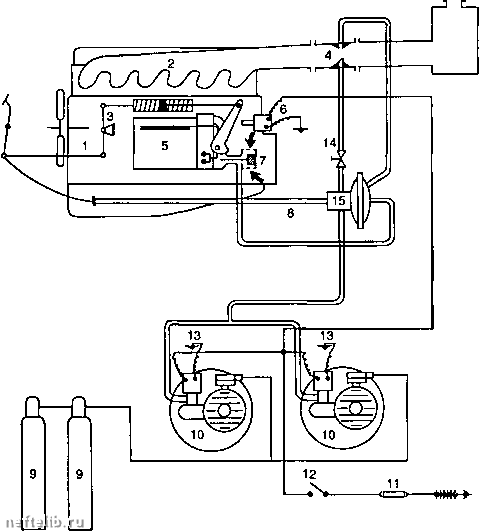

Схема смешанного снабжения дизтоплива-G.N.A., установленная на дизельном двигателе.

11. Предшсранитель

12. Выключатель

13. Электрокран

14. Ограничительный гаэоаый кран

15. Доэирукхчий гаэоаый кран
