Как показывает таблица, этот тип теплообменника обладает одновременно большой мощностью и значительным энергетическим совершенством.

Компактный теплообменник может нагревать практически любые жидкости. Однако, обладая большой поверхностной мощностью первой части, надо избегать погружения в жидкость сильно "за-фуженной" части, что часто может привести к закупорке и, таким образом, к разрушению аппарата.

Подаче гаэоаоэдушной

М Горелка

Камера Л

горения

Струйный компактный погружной теплообменник CPJ-150.

Подача гвэоеозтпиной

Окон»

гофрироеанной стенки

Камера ►ч

сгорания

к Горелка

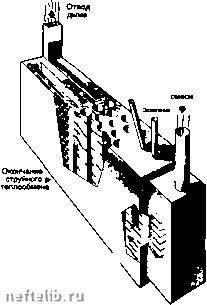

Теплообменник погружной с гофрированными стенками CTG-400.

Струйный теплообменник

Стенка теплообмена с жидкостыо

Жидкость

Жидкость

Теплообмен черв» гофрироеанную

тонкую стенку

Жидкость.

. Жидкость

Принципиалы1ая схема двойного теплообменника.

Данные проблемы

Температура жидкости: Q кости

мо(Чиостъ:Р

WWII jpva л

Природа жидкости Необходимаяi

Труба компактная погружная

Погружное горение

Диаграчша выбора газовой техники.

8.5.5.4.4. Выбор специальной газовой техники

Прежде чем заняться проблемами выбора техники в зависимости от располагаемого места, определенное число параметров позволяет уже сделать выбор с точки зрения нагрева жкщкости.

8.5.5.4.5. Применение

- Отопление помещений;

- обезжиривание;

- очистка;

- производство горячей воды.

8.5.5.5. Нагревательные печи металлургической и керамической промышленности

8.5.5.5.1. Общее использование

Этот тип печей особенно интересен для металлургической промышленности. Под другими названиями они также используются в производстве керамики и, в некоторых случаях, в производстве стекла.

8.5.5.5.2. Принцип устройства и работы

Это печи имеют постоянное нагреваемое пространство разнообразной формы, адаптированное к размерам, форме и природе деталей, нагреваемым проду1стам или продуктам варки, находящимся в неподвижном или мобильном положен>:и, в соответствии с топом используемой в течение всего времени нагрева печи.

Встречаются печи следующих топов:

- печи с мобильным и неподвижным подом;

- толкательные печи;

- печи с продольной балкой и с прорезью;

- печи с прорезью;

- печи с вращающимся подом;

- печи "Pits" или мостовые;

- печи с металлическим ковром;

- печи колесные;

- печи с вагонетками.

Нагрев деталей может осуществляться продуктами сгорания, 1)иркулирующими в печи, или путем нагрева деталей, помещенных в муфли, вокруг которых циркулируют продукты сгорания.

Как вариант непрямой обогрев может осуществляться с помощью радиантных труб.

При прямом нагреве печи обогреваются с помощью горелок, тщательно размещаемых вокруг пространства, чтобы создать наилучшую равномерность отопления. За счет возможного создания большого числа точек нагрева газ имеет с этой точки зрения большое преимущество.

Можно использовать горелки всех топов: индукционные с использованием в качестве движущей силы жкщкости, воздуха или газа; горелки с раздельным снабжением воздух-газ или в некоторых случаях смешанные горелки: гаэ-жкщкое топливо, позволяющие применять отдельное или совместное сжигание двух видов топлива

С точки зрения экономии энергии, кроме установки рекуператоров,предназначенных для нагрева окислителя и прежде всего топлива, надо выделить использование в последние годы керамического волокна имеющего неюольшую тепловую инерцию, для сооружения отражающих стенок, а так же применение нового обогревающего оборудования, среди которого:

- струйные горелки, интенсифицирующие конвекцию внутри топки и обеспечивающие хорошее распределение температур;

- авторекуператорные горелки, которые могут в определенных случаях успешно заменить металлические рекуператоры и осуществляющие снижение потребления тепла на 25 - 35%;

- регенеративные горелки, позволяющие достичь высоких температур порядка 1 400 - 1 500 °С в зависимости от температуры нагрева продукта.

8.5.5.5.3. Результаты эксплуатации

8.5.5.5.3.1. Металлургия и машиностроение

8.5.5.5.3.1.1. Толкатвльныв или балочные печи

- Для слитков: 450 - 700 кВт • ч/т в зависимости от способа работы - постоянно или непостоянно.

- Для болванок: 350 - 700 кВт • ч/т.

8.5.5.5.3.1.2. Печи Pit(рис. с. 792)

- Слитки горячей посадки: 210 - 280 кВт • ч/т;

- слитки холодной посадки: 420 - 500 кВт • ч/т.

8.5.5.5.3.1.3. Печи с неподвижным подом

Подогрев слитков для холодной посадки около 500 кВт • ч/т.

8.5.5.5.3.1.4. Печи балочные

Подогрев слабый - около 420 - 530 кВт • ч/т.

8.5.5.5.3.1.5. Печи с вращающимся подом

Ковка и штамповка: около 450 -1000 кВт • н.т в зависимости от техники нагрева и условий эксплуатации.

8.5.5.5.3.2. Керамика

8.5.5.5.3.2.1. Камерные печи

- Подогрев фарфора (960°С): 2,5 -1,8 кВт • ч/кг.

- Керамические изделия (1260°С): 4,8 - 2,3 кВтч/кг.

- Обжиг фарфора (1 400°С): 2,4 - 2,7 кВт • ч/кг.

8.5.5.5.3.2.2. Печи с вагонетками или туннельные печи (рис. с. 792)

- Обжиг кирпича (950/1000°С): 280 - 350 кВт • ч/т.

- Обжиг черепицы (950/1000°С): 280 - 410 кВт • ч/т.

8.5.5.6. Плавильные печи

8.5.5.6.1. Общая часть

Литейное производство из отходов второй плавки, это процесс, при котором расплавленный металл заливается в формы, чтобы изготавливать определенные детали (промышленные изделия, литье), имеет во Франции четыре принципигтьных сектора:

- литье стали,

- литье чугуна,

- литье медных сплавов,

- литье легких сплавов.

Таблица на с.793 содержит несколько величин энтальпии при температуре текучести наиболее часто встречающихся и наиболее характерных металлов.

Сели

шйсаод

с большим содаржанима алюминия

Под и лоижарон из саархтормостойких

материалов лкжи

Горелки

Погрузи

; Подъемник

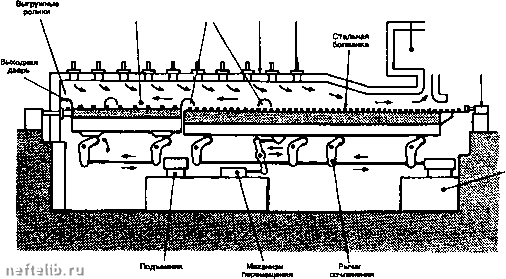

Балочная печь для подогрева стальных болванок.
