- J-P, Lasneret et D. Vemet, - Le stockage souterrain dEtrez. Amenagements de lesslvage et premiers resultats. A. T.G. (1978).

- Pemette et M. Dussaud. - Tersanne and Etrez underground storages. Leaching forecast and simula-tfon of cavities in salt layers witli insolubles. Solu-tfon. Mining Research Institute Meeting. Manchester (1982).

- M. Pettier et J. Luillette. - Le stockage souterrain de oaz naturel dans le set. Rdalisatfon de Tersanne, A.f~G. (1971).

- M. Pettier et B. Esteve. - Simulatfon of gaz storage cavity creatfon t>y numerteal methods. Symposium on Salt Houston (1973).

M. Potior et M. Dussaud. - Problemes de metrologle dans la sun/elllance des cavites de stockage dans le seLA.T.G. (1975).

C-B. Roux et M. Pettier. - Etudes relatives к la crda-tfon et к Iexpfoitation de cavites de stockage de gaz dans des couches de sel. Congrds U. 1.1. G. Nk» (1974).

S. M. TIjanI, G. Voullid, B. Hugout. Le sel geme en tant que lkulde visqueux. 5e Congres Intemattonal de mecanique des roches. Sodetd Intematkxiale de mecanlque des roches. Ed. A. A. Baikema. Rotterdam (1983) et Melbourne (1983).

3.4. ПОДЗЕМНОЕ ХРАНЕНИЕ С.Н.Г.

Что касается пропана и бутана, то использование подземного пространства позволяет располагать в экономически выгодных условиях обширными объемами хранения в условиях большой безопасности, связанных с использованием недр.

Используются два вида хранения:

- в соляных полостях,

- в искусственных выработках.

В обоих случаях пропан и бутан будут храниться в почти жидкой форме, при 15°С достаточно достигнуть соответственно давления в 1,1 бар и 2,3 бар, чтобы получить сжижение, это давление легко получить в недрах на глубине порядка сотни метров.

дет соответствовать давлению колонны рассола над поверхностью раздела.

На поверхности необходимо располагать запасами насыщенного рассола, объем которого равен объему полостей.

Эта манипуляция с насыщенным рассолом ставит многочисленные проблемы (отложения соли в случае перенасыщения, разбавление рассола дождями).

Можно также прадусмотреть эксплуатацию с помощью пресной воды, регулярно контролируя с помощью эхометрии форму и размеры полости. Это решение позволяет увеличивать емкость хранилища.

3.4.1. Хранение в соляных

ПОЛОСТЯХ

3.4.2. Хранение в горных выработках

3.4.1.1. Проходка полостей

Используемая техника и встречающиеся проблемы те же самые, что были описаны в разделе 3,3, однако следует отметить, что глубины обычно меньше и объемы менее значительные.

Кроме того, так как эксплуатация всегда осуществляется под давлением колонны рассола (см. § 3.4.1.2), проблемы устойчивости каверн практически не возникают и изменения формы менее важны.

В конце размыва, как и для природного газа, производят испытания на герметичность в соответствии с правилами.

3.4.2.1. Условия хранения

Необходимо на достаточной глубине (давление паров продуктов) иметь герметичные, устойчивые полости, порода не должна взаимодействовать с продуктом, полости в соли отвечают этим условиям и, особенно, благодаря своей пластичности, порода совершенно непроницаема. Не то же самое для других пород: гранит, известняк, глина, которые могут быть трещиноватыми, проницаемыми или легко деформируемыми. Кроме того, необходимо, чтобы проходка велась в экономически приемлемых условиях. Необходима тщательная геологическая разведка района.

3.4.1.2. Эксплуатация

3.4.2.2. Дина1иическая герметичность

Чтобы помещать и извлекать С.Н.Г. в жидком виде, необходимо, чтобы полость была всегда заполнена рассолом и С.Н.Г, разделение между двумя нвсмешиваемыми флюидами происходит легко в связи с различными плотностями. Давление бу-

За исключением соли и пластических глин, встречающиеся в недрах породы, которые могут легко поддаться проходке и давать устойчивые выработки, обычно проницаемы (мел, известняк) и/или трещиноваты (гранит).

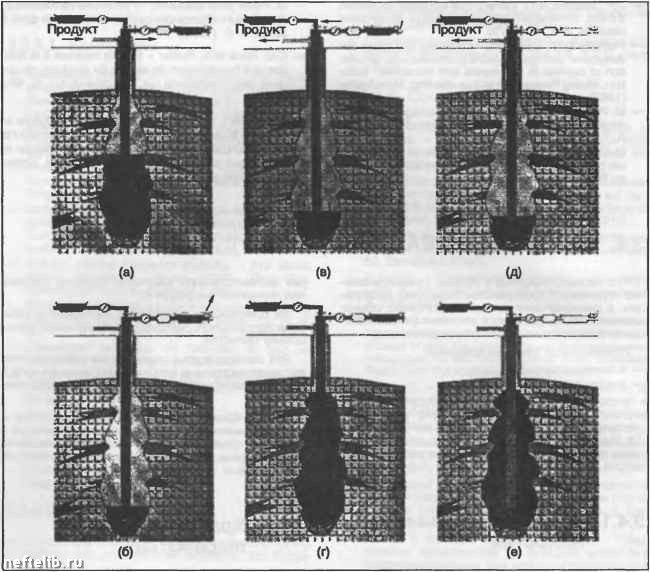

Эксплуатация размытых полостей: а и б - хранение; виг- отбор с рассолом; д ив- отбор с водой

Герметичность выработки (или точнее камеры) будет получена, если поместить ее ниже гидростатического уровня воды (зеркала грунтовых вод).

Комплексное изучение (моделирование, исследования взаимодействия мехэду скважинами) распределения давления и движения воды вокруг полостей должно быть выполнено с учетом сезонного изменения пьезометрического уровня. В случае необходимости можно рассмотреть подпитку водой (закачка через скважины).

3.4.2.3. Проходка

Используемая техника та же, что и при горных работах (прохода туннелей и рудников). Изучение устойчивости должно установить размеры камер и галерей и целиков, которые их разделяют.

Удаление обломков может осуществляться через скважины или наклонные галереи, отверстия.

которые служат также для введения машин для проходки и транспортирования.

В случае герметичных, пластичных пород (глина) должна быть рассмотрена необходимость крепления (бентонитовый камень).

3.4.2.4. Эксплуатация

в случае проницаемых пород будет постоянное поступление воды в хранилище (динамическая герметичность).

Эксплуатация будет происходить:

- или при постоянном уровне воды с зоной газа над углеводородами,

- или при меняющемся уровне воды, выработка всегда заполнена С.Н.Г. + вода. Тогда при отборе необходимо иметь запас воды для закачки.

Контрольные скважины позволяют постоянно следить за изменением пьезометрического уровня.

ypOMI* (iHWiyM)

Жидкая ф«м

H<P + F

Опасность

H.P + F + 8 Риск

H>P+F+8

Гарматичноа хранани*

Р:дааланиаС.Н.Г.

S: эапае бааопасностм, саианцЛ с аксплуатациай F: паранатр строания (аысота полости,

рааличная проницаамостъ пластов и тд.) Критерий гариатичностм Ражий соблюдаемого даалания

Вода

Определенно критерия герметичности хранения в горной выработке

Отстойник

Коапглятор Осушка

Водаудаляамая

cd-q

Отбор

Закачка

• ••••••••

• ••••••••I

• • • ••••••

Веда •

• ••••••••

• ••••••••••••

• ••••••••••••

• • • •

• • • •

• • • •

• • • •

• •••••••••

>•••••••••>

• •••••••••

• • • • •

•••••••••

••••••

лроюкт

******** Rn

• ••••••••••••a

aaaaaaa, .*.*.*.*.*a*.1 -.*.*.*..*.*•

Haooc для продукта •*•*•*•*

laaaaaaaaaaaa aaaaeaa«««e« laaaaaaaaa a a < aaaaaaaa a • a a iaaa«aaa**««i

• •••••••••mm,

<mmmmmmmmmmmm\ mmmmmmmmmmmm*

aaaaaaaaaaa aaaaaaaa mm mm , 3a aaaaaaaaaaaa -aaaaaaaaaaaa laaaaaaaaaaai aaaaaaaaaaaa aaaaaaaaaaaa

• •••aaaaaaaa

I a a a

* Закачка * *>.* * aa** • • a • a a a a

.*.......*a*aa*a*a

" U ~ ~ ••••••••»(

• f " ицциинжиил aaaaaaaaa

• aaaaaaaa

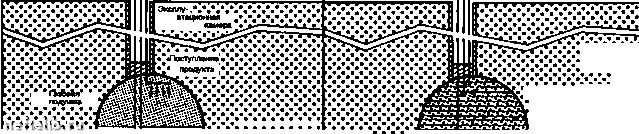

Лее способа эксплуатации: в выработке с постоянным уровнем воды (слове) с изменяющимся уровнем воды (справа).
