Колонки Строки

«

&

((1)

<

>

-(1)

ISO USASCII-код Международной организации ло стандартизации -Американский стандартный код для обмена информацией.

Значение символов

АСК (Acknowledge): Подтверждение приема. Символ передачи, который передается приемным устройством, чтобы сообщить передающему устройству, что:

а) была установлена правильная поправка, или

б) данные получены.

BEL (Bell): Звонок. Символ, используемый, когда необходимо привлечь внимание людей. Он может управлять устройствами вызова или предупреждения.

NUL (Null): Нуль. Символ, который может быть включен в ряд символов или извлечен из него, но с тем, чтобы информация, составленная этой последовательностью действовала

RS (Record Separator): Разделитель записей (чтобы определить, см. ниже US).

SI (Shift-In): Вход. Символ "Вход" означавт, что кодовая комбинация, которая далее следует, должна интерпретироваться в соответствии с таблицей нормализованного кода.

Если особая (нестандартная) последовательность содержит символ "выход", то знак "вход", который может завершить действие режима "выход", может также обозначить конец особой последовательности (см. ниже SS).

Особая последовательность может быть также установлена, если она имела место, применением символа SS.

ВО (Shift-Oot): Выход (по коду). Символ "выход" означавт, что кодовые комбинации, которые следуют друг за другом, должны быть интерпретированы не по таблице нормализованного кода до тех пор, пока не появится символ "вход".

(Символ "вход" - символ изменения кода для возврата к стандартному набору символов, для ЭВМ это переход к латинскому регистру; символ "выход" - символ изменения кода для замены стандартного набора символов на расширенный, для ЭВМ - это переход в национальный шрифт. Не путать с ESC - Выход. ЕЭС - это выход наружу. Прим. перев.)

SOH (Start of Heading): Начало заголовка. Знак управления передачей, применяемый в начале последовательности символов, которая содержит информацию о маршруте или используемый адрес, как это делается в машине. Такая последовательность обозначается заголовком.

Символ STX имеет в качестве своего двйствия окончание заголовка.

SPACE (Space): Пробел. Графический символ, который обычно не печатается и используется для разделения слов. Это также символ воспроизведения, который управляет движением позиции печатаемого знака впереди на той же печатаемой строке.

SS (Start of Special Sequence): Начало особой последовательности. Знак, который используется для обозначения начала последовательности переменной длины символов, которые имеют специальное значение или должны быть обработаны специальным образом.

Символ "начало специальной последовательности" может быть использован для управления передачей.

Если необходимо применить символ, обозначающий окончание особой последовательности, то для этого служит символ 81.

STX (Start of Text): Начало текста. Символ управления передачей, который предшествует последовательности знаков, которые должны быть обработаны как единое целое и полностью переданы по своему конечному назначению. Такую последовательность обозгначают именем "текст". Символ "начало текста" может быть использован для обозначения окончания последовательности знаков, начинаюцейся символом начало заголовка*.

SYN (Synchronous llde): Синхронизация. Символ управления передачей, применяемый в системе синхронной передачи в отсутствие всех других символов (ситуация неактивная), чтобы выработать сигнал, после которого синхронизация может быть достигнута или поддержана.

US (Unit Separator): Разделитель элементов. Разделитель элементов (US), разделитель записей (RS), разделитель групп (GS), разделитель файлов (FS) являются разделителями информации, которые имеют между собой иерархическую связь (в последующем порядке). Разделитель элементов (US) - наименее мощный из четырех. Разделитель информации используется в конце последовательности информации для его обозначения.

"Элемент" не может включать ни "файл", ни "группу", ни "запись".

"Запись* может включать (и в данном случав должна включать полностью) переменное число (ноль, один или многие) элементов. *3ались не может включать в себя ни "файл", ни "группу*.

Группа может включать (и в данном случае должна включать полностью) различное число (ноль, один или многие) записей и/или Элементов.

Группа не может включать в себя файл*.

"Файл" может включать (и в данном случав должен включать полностью) различное число (ноль, один или многие) групп, записей" и/или элементов.

VT (Vertical Tabulation): Вертикальная табуляция. Символ отображения, который управляет движвнием позиции печатаемого знака к следующей в ряде заранее определенных строк печати.

DC1, DC2, DC3, DC4 (Device Control): Символы, используемые для механического управления некоторыми терминальными устройствами.

BS (Backspace): Возврат на шаг. Символ воспроизведения, который управляет движением позиции печатаемого знака на один шаг (позицию) назад на той жв строке печати.

CAN (Cancel): Аннулирование. Код, который используется для того, чтобы показать, что данные, на которые он указывает, являются ошибочными или не должны быть приняты а рассмотрение.

CR (Canlage Return): Возврат каретки. Символ отображения, который управляет движением позиции воспроизводимого знака на той же строке.

Delete (Delete): Удаление. Этот символ используется особенно для стирания или уничтожения ошибочных или нежелательных знаков на перфоленте.

DLE (Data Link Escape): Афторегистр 1. Символ управления передачи, который изменяет единственную комбинацию следующего крда (см. "Escape). Служит исключительно для того, чтобы доставлять дополнительные управляющие возможности в сети передачи данных.

ЕМ (End of Medium): Конец носителя. Символ управления, предназначенный для идентификации материального конца носителя информации или конца используемой или жела-

тельной части информации, зафиксированной на носителе. Расположение этого кода не обязательно должно соответствовать материальному концу носителя.

ENQ (Enquiry): Запрос. Символ управления передачей, применение которого предусмотрено в системах передачи данных для реализации ответа на запрос к удаленной станции. Ответ может включать идвнтиф1катор станции и/или состояние станции.

EOT (End of Transmisskxi): Конец передачи. Знак управления передачей, используемый для иедикации окончания передачи одного или многих текстов (каждый иэ которых должен оканчиваться символом ЕТХ).

ESC (Escape): Выход. Функциональный символ, который позволяет расширить набор стандартных знаков кода, изменяя смысл следующего непосредственно за ним знака. Точное значение следующего знака требует предварительного соглашения между передатчиком данных и адресатом. Символ выход может быть рассмотрен как подготовительный или выход из кода без блокировки.

Символ, следующий непосредственно за "выходом", можвт быть интерпретирован как графический или как код управления, внешний к нормальному набору.

Единственным значением этого знака может быть: "Иди в код X и оставайся там. В этом случае результатом последо-ватвльности двух символов будет изменение кода с блокировкой.

ЕТВ (End of Transmission Вкхк): Конец блока передачи. Это знак управления передачей, применяемый для обозначения конца блока данных. Символ может быть добавлен к последовательности знаков (или исключен из нее) нв любом этапе на пути передачи без изменения содержания данных. ЕТВ используется для разделения данных, когда структура блока не имеет необходимой связи со структурой передаваемой информации.

ЕТХ (End of Text): Конец текста. Код управления передачей предназначен для указания конца последовательности знаков, имеющих в начале символ STX и передаваемый как единое целое. В некоторых системах, использующих символ или символы контроля ошибок, эти символы могут следовать за знаком ЕТХ.

FF (Ропл Peed): Перевод формата. Символ отображения, который управляет движением позиции печатаемого знака на первой заранее определенной печатной строке для следующей формулы.

PS (RIe Separator): Разделитель файлов (определение см. ниже US).

GS (Group Separetor): Разделитель групп (определение см. ниже US).

(ИТ) (Horisontal Tabulation): Горизонтальная табуляция. Символ отображения, предназначенный для управления движением позиции печатаемого знвка к следующей в ряду заранее определенных позиций едоль печатаемой строки.

LP (Line Peed): Перевод строки. Символ отображения, который управляет движением позиции печатаемого знаке при переходе к следующей строке печати.

NAK (Negative Acknowledge): Отрицание приема. Символ управления передачей, посылаемый принимающей стороной как отрицательный ответ передающей.

NL (New Line): Новая строка. Символ воспроизведения, который управляет движением отображаемого знака на первую позицию следующей печатной строки.

Данные

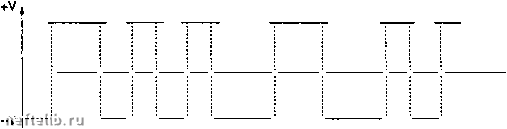

Манчестерский крфвренциальный код.

Манчестерские коды являются более результативными, так как позволяют, кроме того, наилучшим образом передать тактовые импульсы генератора терминального передатчика ОТПД. Преимущество передачи на базовом диапазоне заключается в простоте и низкой стоимости реализации ОТПД.

6.9.2.4.2. Передача на основе

преобразования частоты

Передача на базовом диапазоне применяется при небольших расстояниях. При передаче сообщений на большие расстояния необходимо использовать другой способ передачи.

Способ преобразования частоты предполагает, что сигнал, представляющий последовательность битов, действует на несущую волну в виде:

р(0-А8(сОр/+фр),

- амплитуда несущей волны;

U" частота несущей волны;

Фр - фаза несущей волны.

Применяются чютыре типа модуляции:

- амплитудная модуляция: действие непосредственно на Ар. Часто используется для передачи аналогового сигнала (чадипередача);

- частотная модуляция: действие непосредственно Wp. Очень часто используется для передачи аналогового сигнала (стереофоническая радиопередача, телевещание, многоканальная телефонная связь;

- фазовая модуляция: непосредственное воздействие на фр; характеризуется наложением состояния цифрового сигнала на фазу несущей волны. На практике используют модуляции по 2,4 или 8 уровням фазы, распределенных равномерно от О до 2л.

Часто используется для передачи цифровых сигналов в телефонных сетях, в диапазоне электромагнитного излучения полосой пропускания 2 гГц и спутниками;

- амплитудная и фазовая модуляция часто комбинируются. Они позволяют увеличить объем информации.

6.9.2.4.3. Скорость передачи

и пропускная способность

Эти два понятия, которые часто путают, заслуживают объяснения.

6.9.2.4.3.1. Скорость передачи

Каким бы не был базовый диапазон или передаваемая частота, напряжение или несущая волна должны оставаться стабильными в интервале Т, для того чтобы можно было бы проанализировать на приемном ОТПД. Скорость передачи оценивается в бодах и равна:

6.9.2.4.3.2. Пропускная способность

Оценивается в бит/с и измеряет количество ин-формаци.,, передаваемой за одну секунду. Напряжение или несущая волна сигнала могут принимать ряд N отличных друг от друга значений.

Если N «= 2q, то бинарная пропускная способность О рассчитывается

D » q • R бит/с.

Например: модулированная несущая волна в соответствии с четырьмя величинами частоты при скорости 1200 бит/с имеет пропускную способность 2400 бит/с.

6.9.2.4.4. Ширина полосы. Полоса прохождения

Электрический сигнал, даже называемый синусоидальным, не является идеальным, но всегда может быть разложен на конечную или бесконечную сумму синусоидальных сигналов (ред Фурье).

Сверх того, можно осуществить передачу по одному и тому же каналу одновременно сигналы разной частоты. Каким бы идеальным не был канал передачи, он может позволить пройти только определенной частоте.

Пропускная способность характеризуется своей полосой прохождения, частотной полосой, внутри которой сигналы передаются надлежащим образом.
